Швидкознімні кріплення на Пікатінні
Швидкознімні кріплення на планку Пікатінні під тепловізійні приціли й насадки clip-on. Дві висоти оптичної осі під дві ролі приладу: 38 мм — коли він працює насадкою для оптичного прицілу, 57 мм — коли він сам використовується як приціл.
38Найчастіший вибір
57Обидві моделі мають однаковий посадковий профіль приладу. Різниця — висота оптичної осі: від поверхні планки Пікатінні до центру окуляра. Беріть 38 мм, якщо тепловізор працює насадкою перед оптичним прицілом. Беріть 57 мм, якщо він сам є прицілом або до нього треба додати коліматор.
38
57Обидві моделі мають посадковий профіль Delta Scout 25. Різниця — висота оптичної осі: від поверхні планки Пікатінні до центру окуляра. Беріть 38 мм, якщо тепловізор працює насадкою перед оптичним прицілом. Беріть 57 мм, якщо він сам є прицілом або до нього треба додати коліматор.
Серія TSM — це кріплення тепловізійного приладу на планку Пікатінні, кожне під посадковий профіль конкретної моделі. Як обрати висоту оптичної осі й чим кріплення відрізняються між собою — розібрано у статті.
Дві висоти — дві ролі

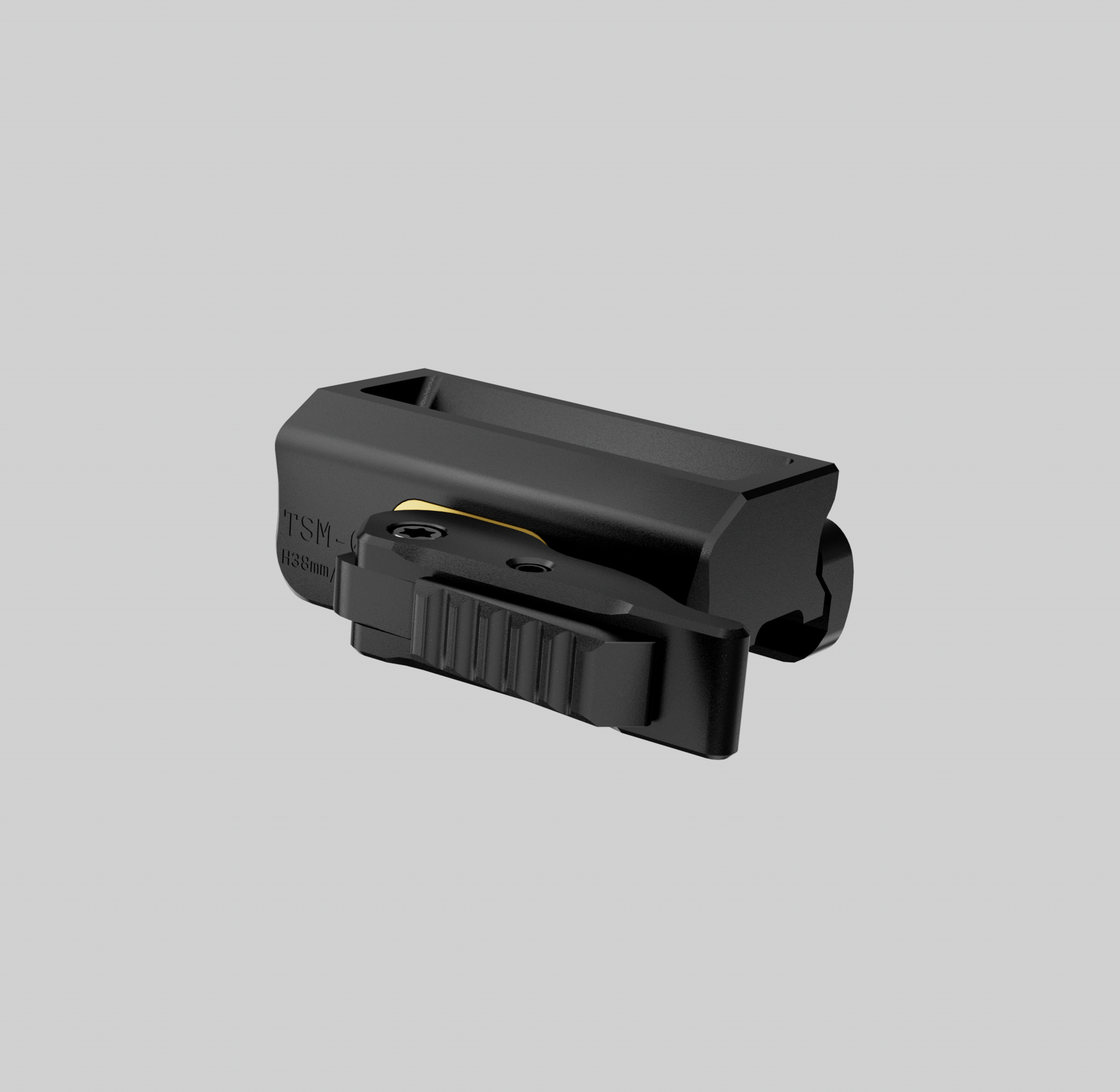

38мм
Висота оптичної осі більшості кріплень LPVO на ринку — ідеальне вирівнювання оптичної осі разом із кріпленнями MSM-02 і MSM-04-QD, райзери й перехідники не потрібні. На цій висоті прилад так само може працювати основним прицілом.

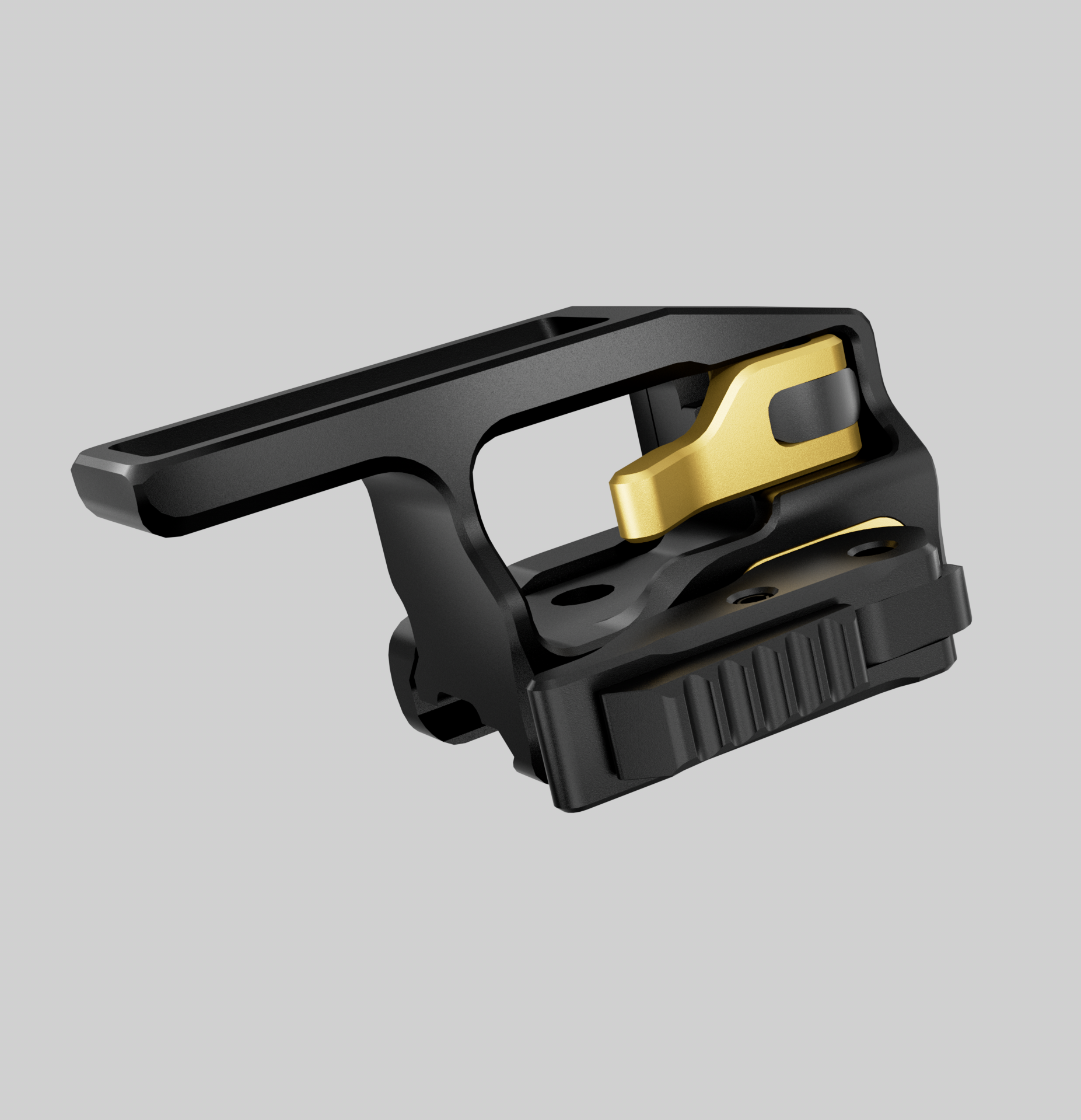

57мм
Сучасна висота прицільних засобів для платформ AR і робоча вісь усієї серії RDM. Комфортніша вкладка в спорядженні, краща ситуативна обізнаність, а в передній частині кріплення — інтерфейс DQD під додатковий коліматор.
Другий канал прицілювання

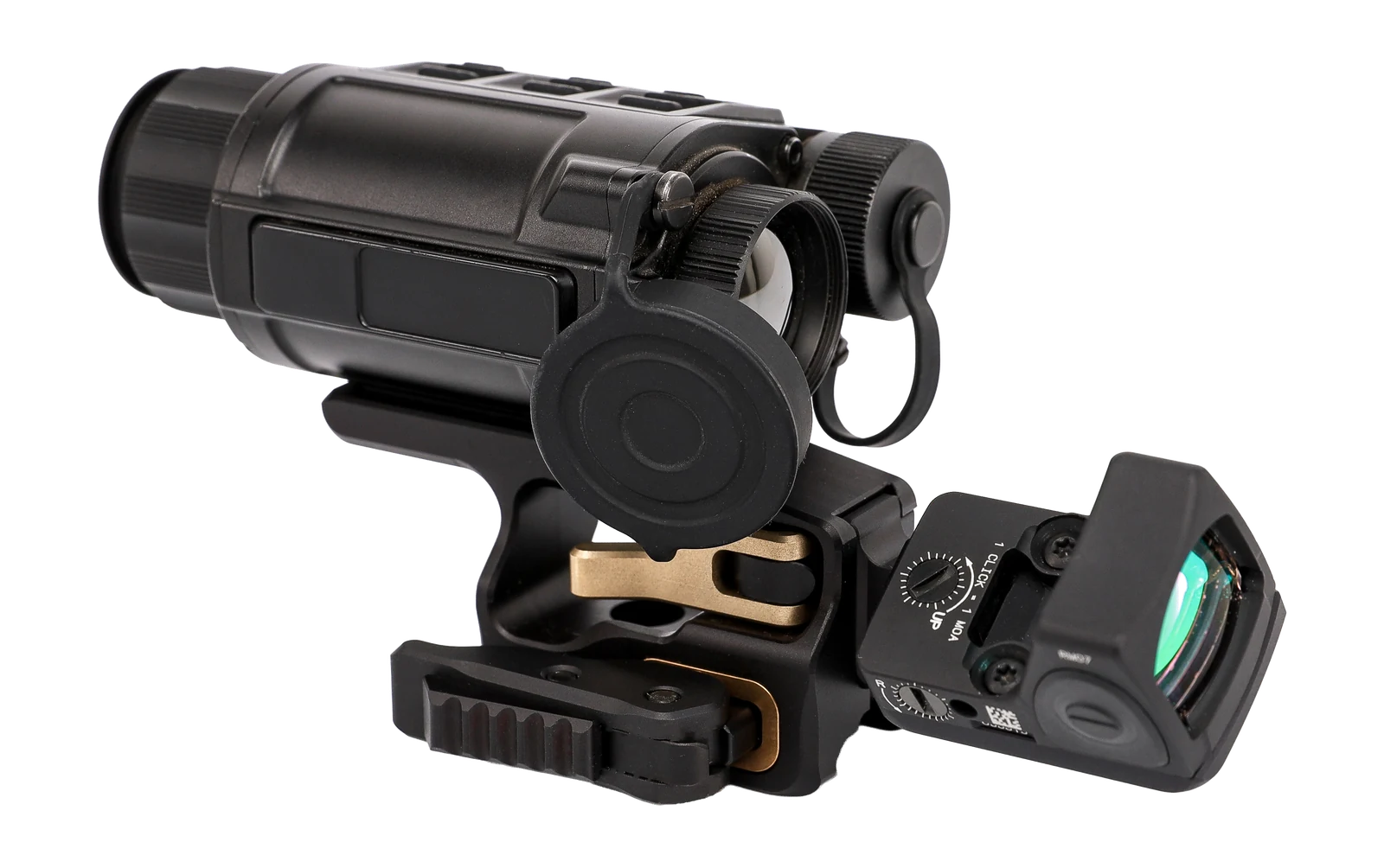

Тепловізор крізь скло не працює, а в денному контрасті коліматор швидший. У моделях висотою 57 мм передня частина кріплення має швидкознімний інтерфейс DQD: на нього встановлюється адаптер із коліматорним прицілом під кутом 37°. Кут 37° менший за поширені на ринку 45°: коліматорний приціл менше виступає за габарит зброї, а перехід на нього швидший, бо зброю треба нахилити на менший кут. Тепловізійний прилад для цього не знімається. Обидва канали пристрілюються й знімаються як одне ціле — додатковому прицілу не потрібні ні окреме кріплення, ні місце на планці.

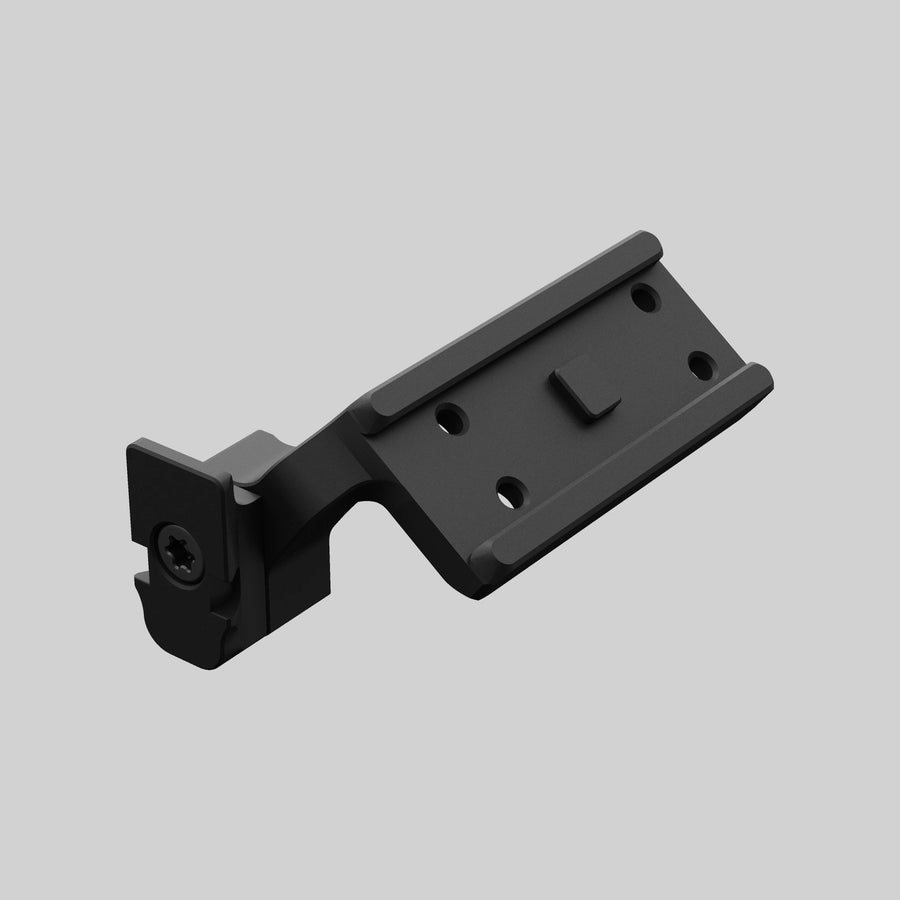

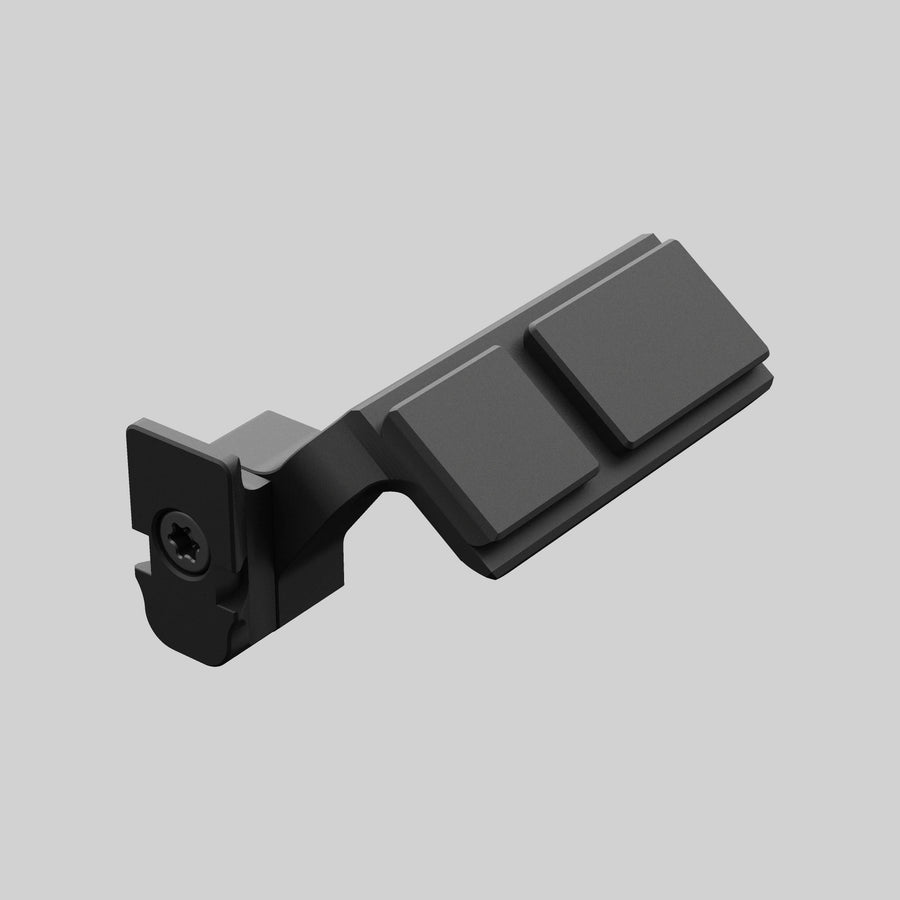

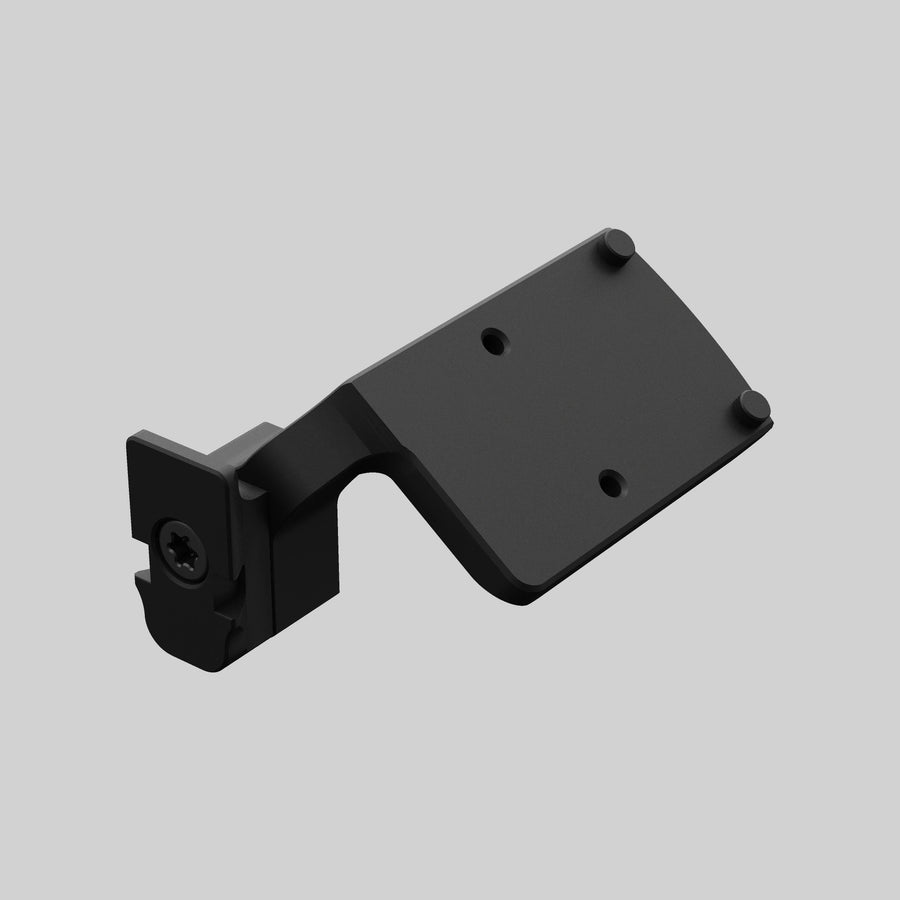

FP-01-DQD · Aimpoint MicroFP-02-DQD · Trijicon RMRFP-03-DQD · Aimpoint ACRO
Перехід між висотами

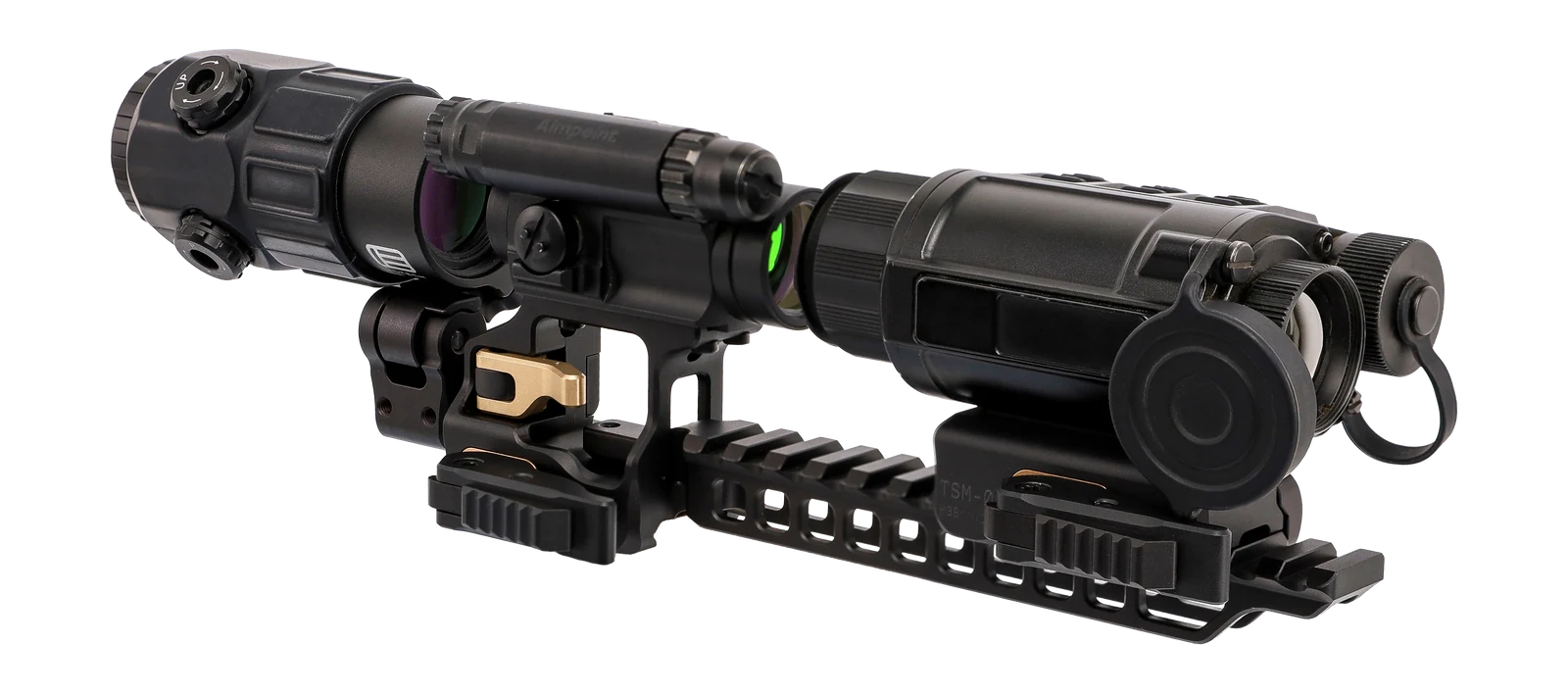

Кріплення висотою 38 мм встановлюється на планку Пікатінні PR-02-SMAI-B, приєднану до переднього інтерфейсу SMAI-B кріплення RDM, і оптична вісь піднімається до 57 мм — на ту саму лінію, на якій працюють коліматорні приціли серії RDM і магніфер FTR. Друге кріплення для цього купувати не треба.
Чому кріплення DAVIKA
Повернення
в нуль
Тепловізор знімають зі зброї частіше за будь-яку іншу оптику: його бережуть, заряджають, беруть у руку як монокуляр. Кріплення TSM встановлюється на планку Пікатінні в те саме положення — повторно пристрілюватися після зняття не треба. Це закладено в геометрію монтажної поверхні.
Без інструменту
Кріплення знімається зі зброї та встановлюється назад без інструментів: важіль механізму QD фіксує його в робочому положенні і звільняє для зняття. Кнопка блокування не дає важелю відкритися випадково, а зусилля затиску підстроюється під вашу планку Пікатінні.
7075-T6
Авіаційний алюміній 7075-T6, фрезерування на верстатах з ЧПК. Тверде анодування MIL-A-8625 Type III і гвинти з нержавіючої сталі з темним антибліковим покриттям.
Ставляться на інтерфейс DQD у передній частині моделей висотою 57 мм — TSM-01-QD-57H і TSM-02-QD-57H. Адаптер обирається за посадковим місцем вашого коліматорного прицілу.
Не знайшли відповідь? Напишіть модель приладу, основний приціл і платформу — підберемо конфігурацію під вашу задачу.

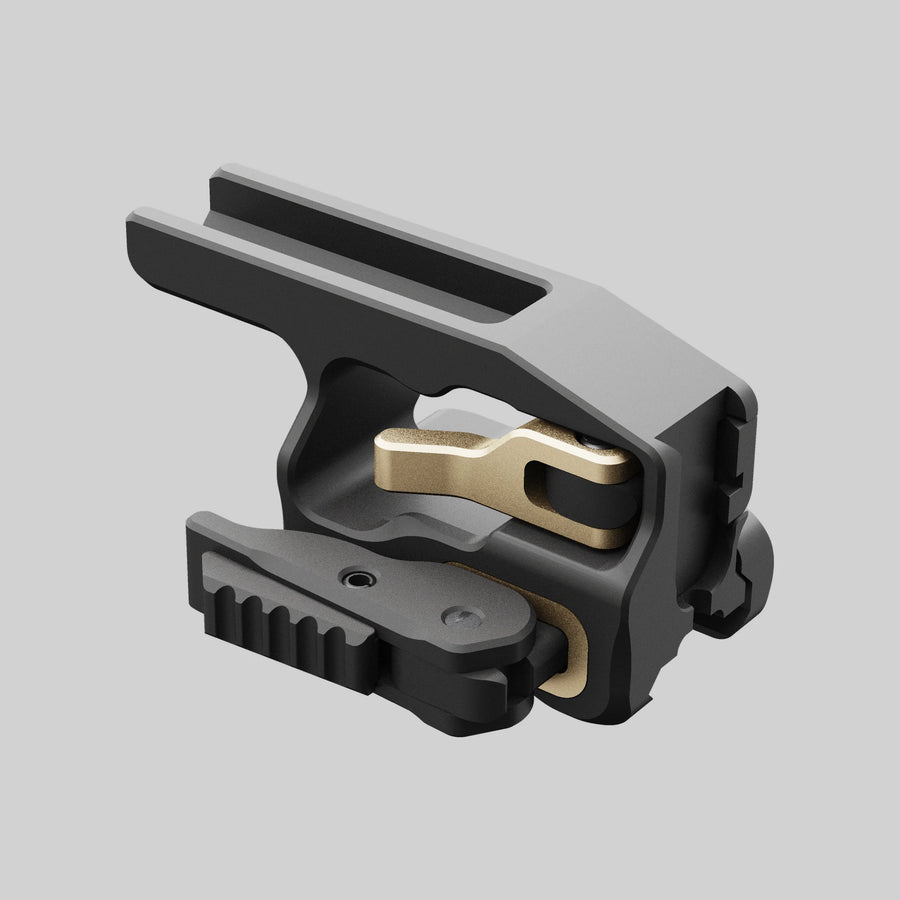

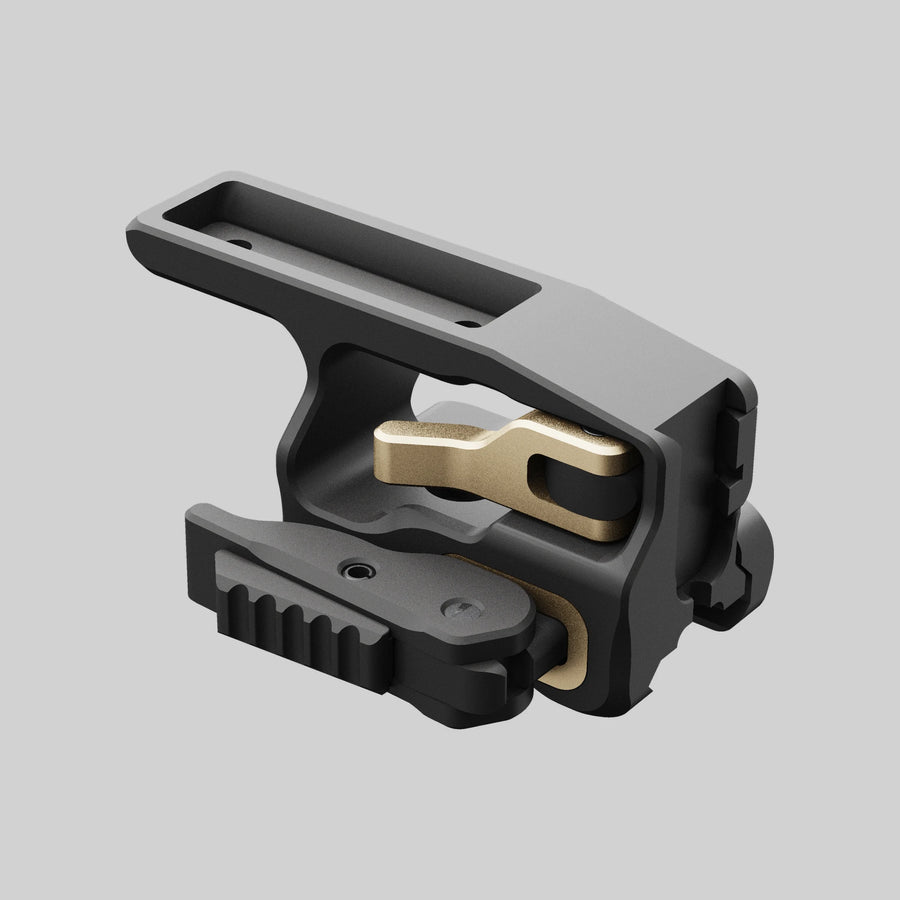

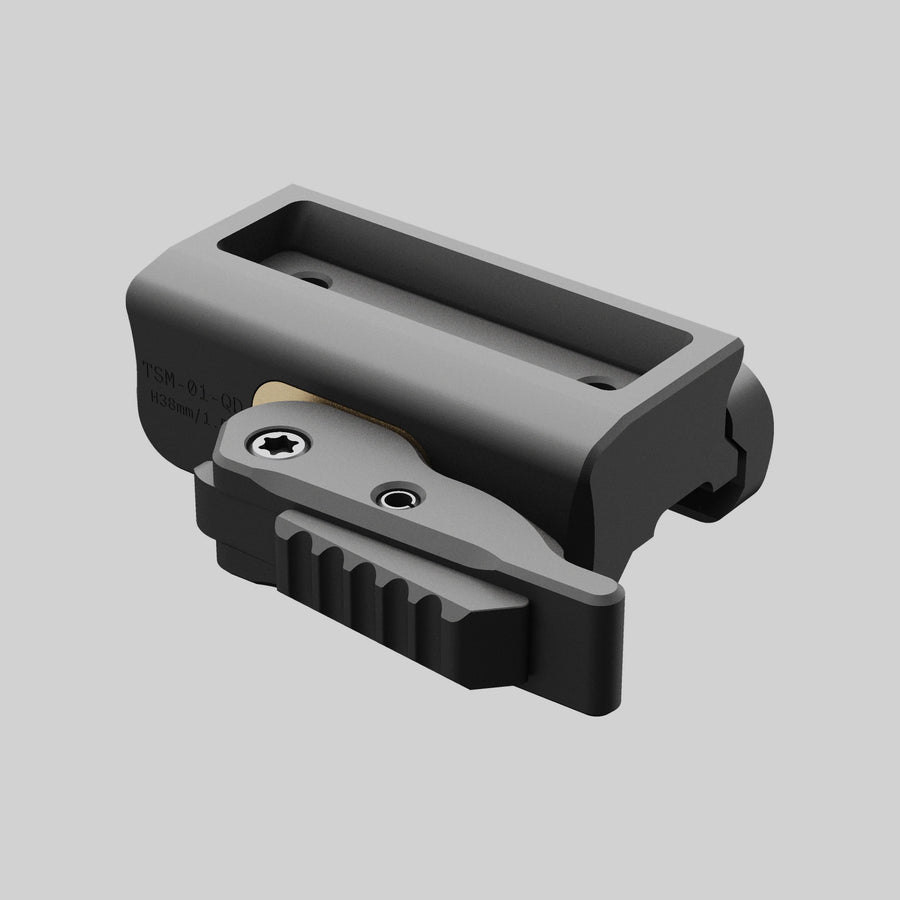

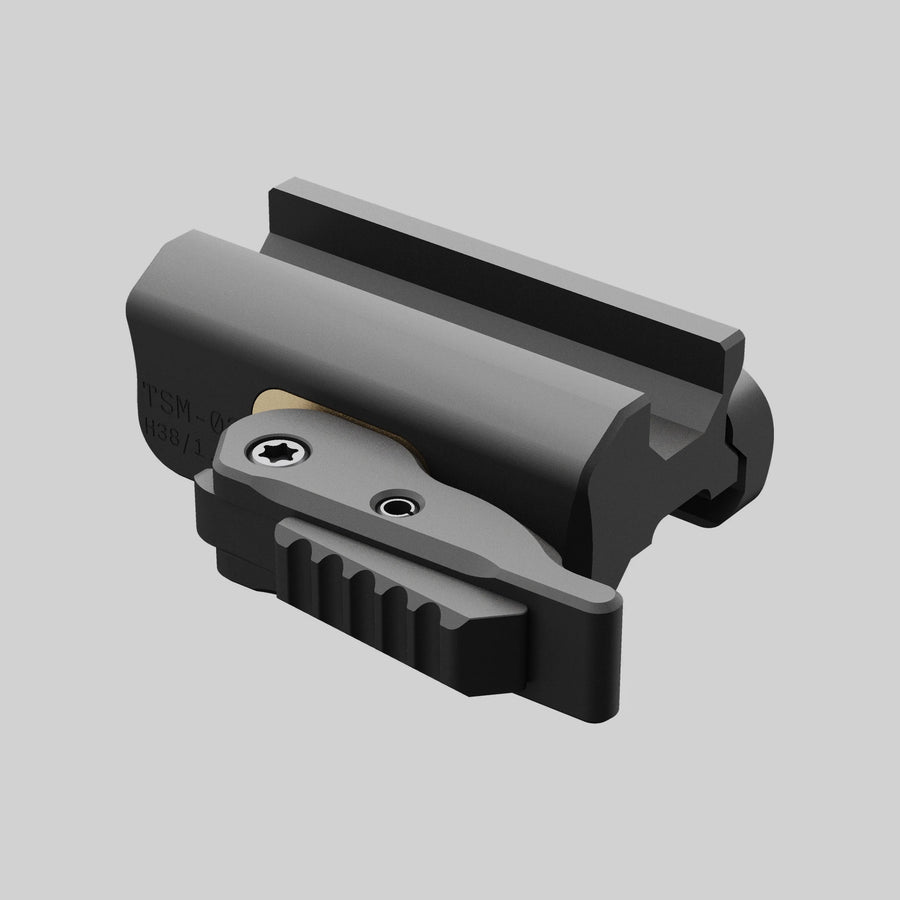

Кріплення виготовляються під конкретний посадковий профіль. Серія TSM-01-QD — під InfiRay (iRay) Rico Micro RH25 і PFN640+, серія TSM-02-QD — під Delta Scout 25. Універсального кріплення під будь-який тепловізор у серії немає.

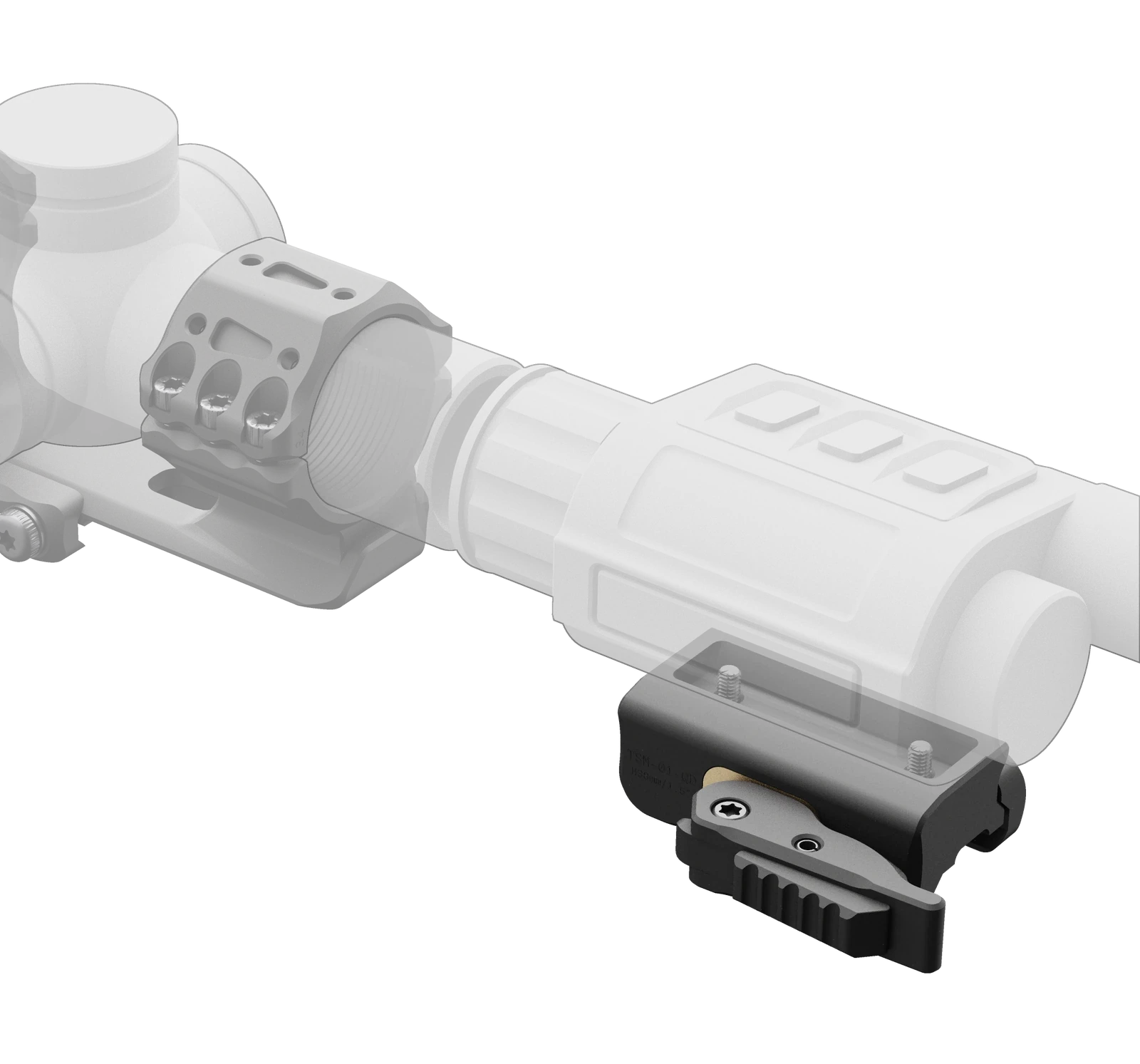

Якщо тепловізор працює переважно як насадка перед LPVO, беріть 38 мм: це висота оптичної осі більшості кріплень LPVO.

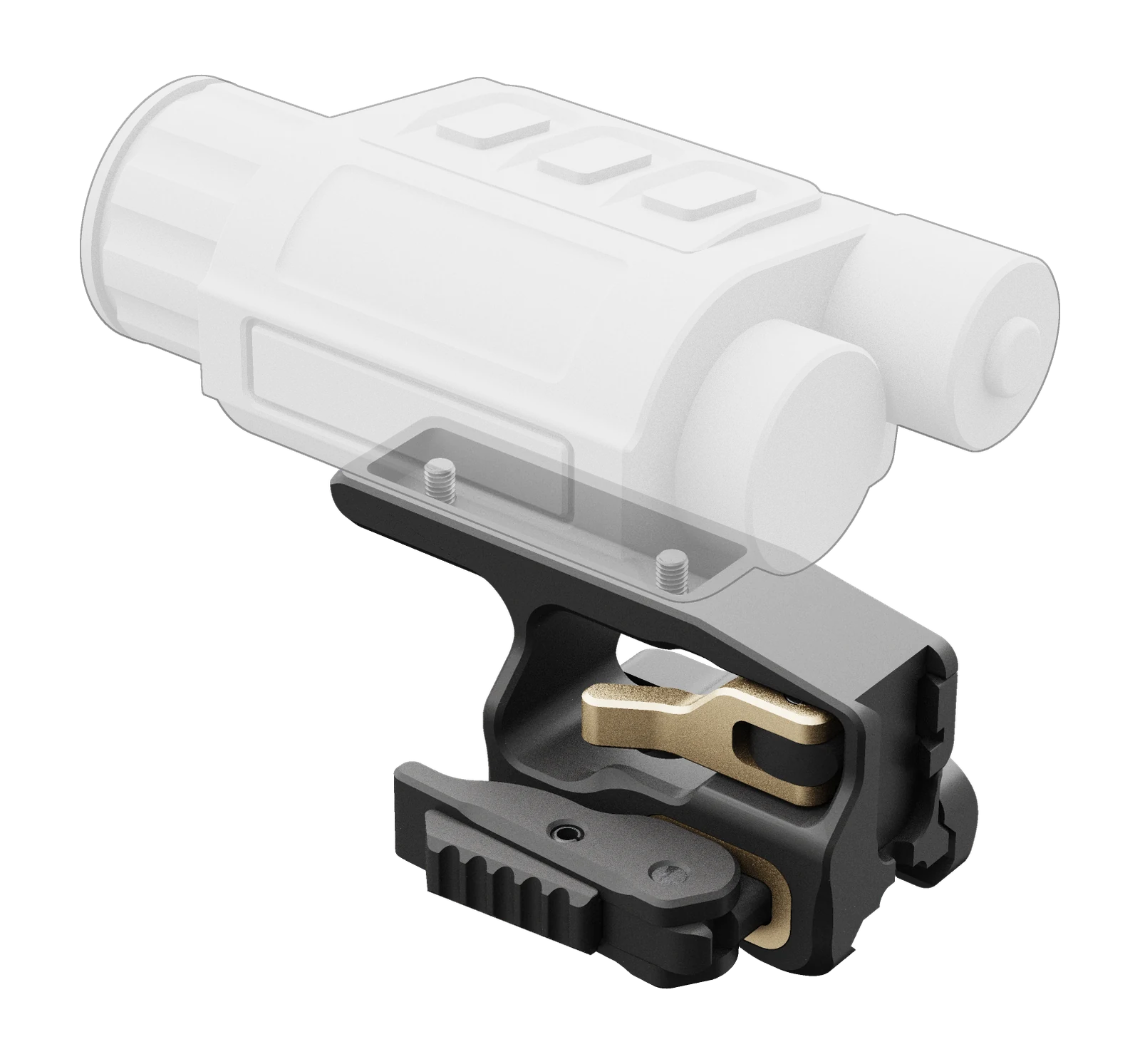

Якщо прилад буде основним прицілом або має працювати в парі з коліматором серії RDM, беріть 57 мм.
Ні. Механізм QD із регульованим зусиллям затиску та геометрія монтажної поверхні розраховані саме на регулярне зняття. Прилад повертається на планку в те саме положення без повторного пристрілювання.
Так, на моделях висотою 57 мм. Передній інтерфейс DQD приймає адаптери під Aimpoint Micro, Trijicon RMR або Aimpoint ACRO — коліматор встановлюється під кутом як другий канал прицілювання.
Так. Кріплення встановлюється на секцію планки PR-02-SMAI-B у виконанні H19, приєднану до переднього інтерфейсу SMAI-B кріплення RDM. Заміна самого кріплення не потрібна.
Для встановлення кріплення на планку — ні, механізм QD працює важелем. Інструмент потрібен один раз: щоб прикрутити прилад до кріплення гвинтами M4×8 (серія TSM-01-QD) або M5×8 (серія TSM-02-QD) з моментом до 25 in-lbs (3.0 Нм) і за потреби підстроїти зусилля затиску натяжним гвинтом.
