Кріплення Dovetail на Пікатінні
Кріплення на планку Пікатінні для тепловізійних насадок clip-on і приладів нічного бачення. Прилад заходить у прицільний комплекс через інтерфейс Dovetail QM: приєднується однією рукою, фіксується автоматично і повертається на місце без пристрілювання. Адаптер лишається на приладі постійно — тому той самий прилад стає і на зброю, і на шолом.
DQM-01-FTRFP-04-DQM · iRay RH25 / PFN640+ FP-05-DQM · VooDoo-S FP-06-DQM · PVS-14
FTR

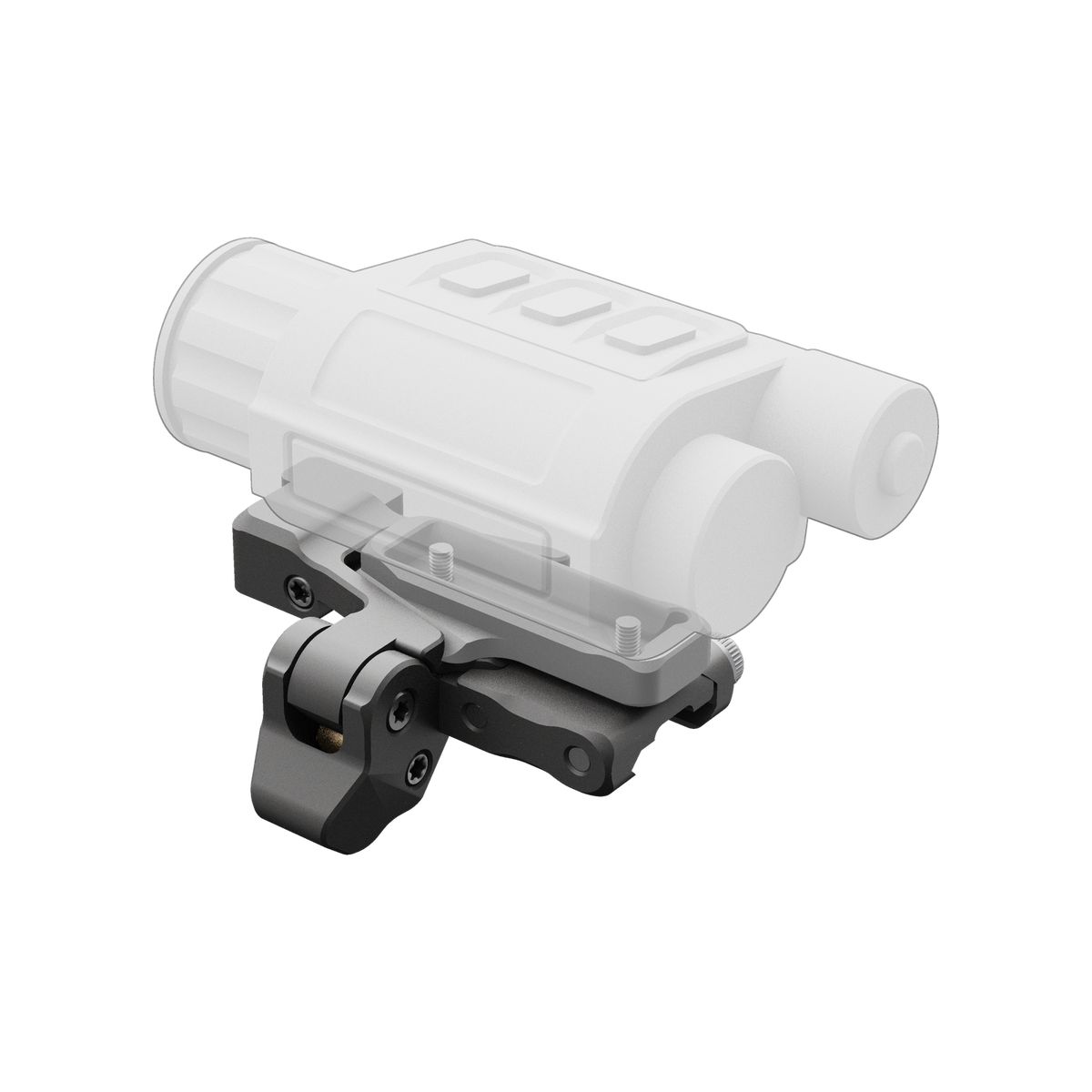

DQM-01-FTR — коли перехід між спостереженням крізь прилад і роботою через основний приціл виконується постійно. Прилад відкидається вправо одним рухом і повертається туди ж, звідки пішов.
DQM-01 — коли прилад або стоїть, або знятий. Найлегша й найкомпактніша конфігурація серії.
Як прилад стає на місце
Прилад із адаптером заходить у посадкове місце кріплення і фіксується сам — без інструмента й без додаткових дій. Щоб зняти, оператор натискає кнопку-фіксатор. Посадкове місце кріплення й адаптер виготовлені як пара, з жорсткими допусками, тому після кожного зняття прилад повертається в те саме положення.
Відкидання вправо
Відкинути прилад праворуч швидше, ніж зняти. У робочому положенні прицілювання йде крізь тепловізійну насадку, у відкинутому — прямо через основний приціл. Профіль зусилля асиметричний: відкинути важче, повернути легше, тому спорядження не відкине прилад випадково, а повернення лишається миттєвим. Повертається він точно в те саме місце — за це відповідає система індексування.
Три зʼєднання — один нуль
Контакт по двох лініях
Опорна площина має поздовжнє центральне фрезерування, тому кріплення торкається планки Пікатінні двома вузькими паралельними лініями, а не всією площиною. Упор віддачі виконаний за тим самим принципом і контактує з пазом двома окремими поверхнями. Мікронерівності планки впливають на посадку менше.
Виготовлені як пара
Посадкове місце інтерфейсу Dovetail QM і адаптер FP-XX-DQM виготовлені як пара, з жорсткими допусками. Зʼєднання не має люфту, тому прилад повертається в те саме положення після кожного циклу зняття та встановлення — скільки б разів ви його не знімали.
Система індексування
У відкидній частині шип, в основі — відповідний паз: при поверненні вони входять одне в одне, і прилад стає точно туди, де стояв. Той самий вузол приймає віддачу, поки прилад у робочому положенні.
Пристрілюватися заново не треба
Розімкнути можна будь-яке з трьох зʼєднань — зняти кріплення з планки, зняти прилад з кріплення, відкинути прилад убік. Точка влучання не зміщується в жодному з трьох випадків. Саме це відрізняє кріплення для приладу, який знімають щодня, від кріплення, яке ставлять один раз.
Висоту оптичної осі задає пара «кріплення + адаптер»
38мм

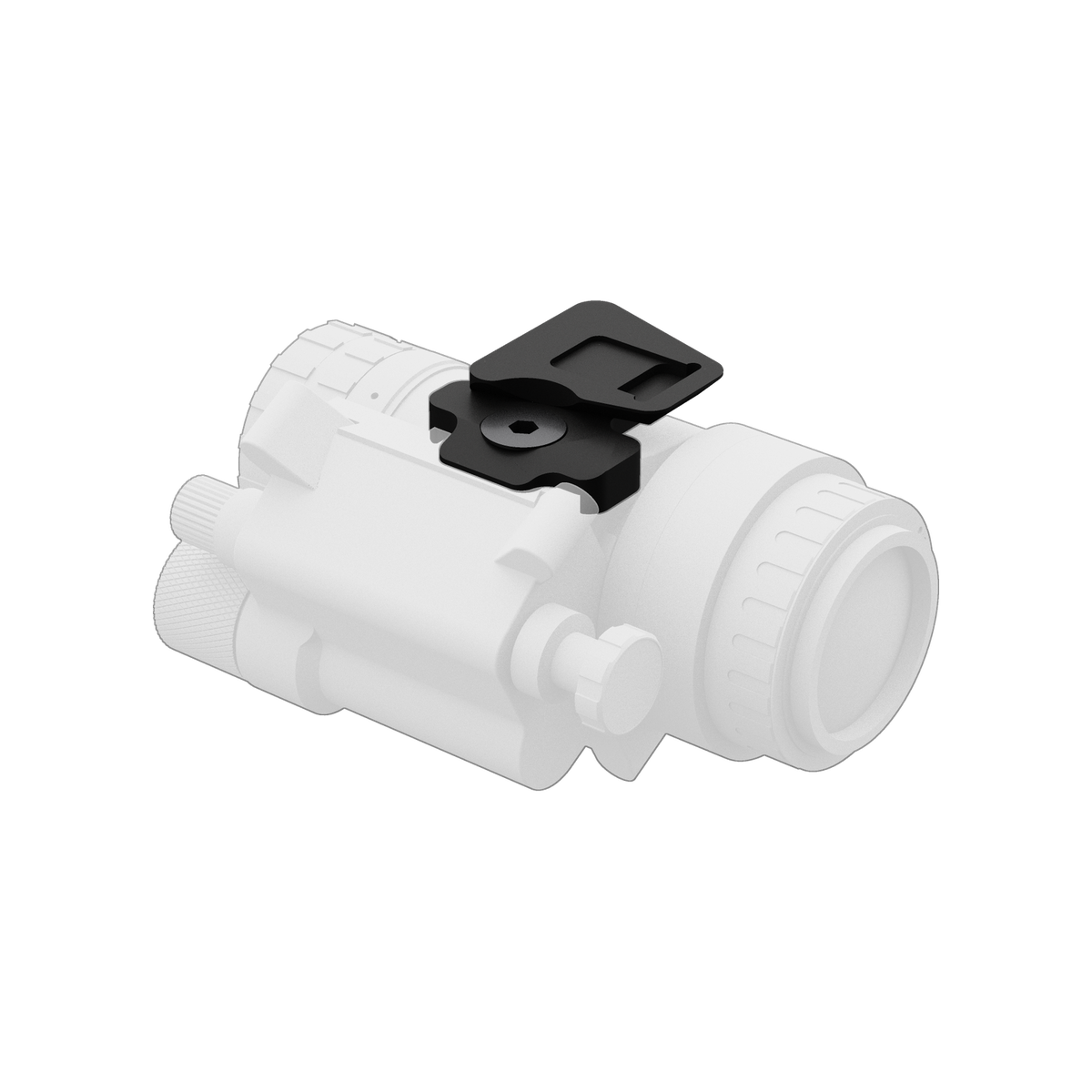

У виконанні адаптера 38 мм (1.5″) прилад стає на висоту оптичної осі більшості кріплень LPVO на ринку і на висоту моноблоків MSM-02 і MSM-04-QD у виконанні 38 мм. Прилад і приціл працюють в одній оптичній осі: райзери й перехідники не потрібні, картинка не зміщується.
57мм
Екосистема RDM побудована навколо 57 мм (2.25″). Щоб вийти на цю вісь, кріплення DQM у виконанні адаптера 38 мм встановлюється на планку Пікатінні PR-02-SMAI-B у конфігурації H19 S14, приєднану до переднього інтерфейсу кріплення RDM.
43 мм — співвісно з EOTech EXPS
Адаптери FP-XX-DQM випускаються у двох висотах оптичної осі. Виконання 43 мм розташовує прилад співвісно з коліматорним прицілом EOTech EXPS у його заводському кріпленні. Кріплення при цьому те саме — змінюється лише виконання адаптера, тому перейти між висотами можна без заміни кріплення.
Адаптер прикручується до корпусу приладу один раз і лишається на ньому, надаючи приладу інтерфейс Dovetail QM. Підбирається за приладом, а не за кріпленням.
Прилад нічного бачення стоїть попереду LPVO або коліматорного прицілу, і прицілювання йде крізь нього. Щоб повернути пряме прицілювання, прилад знімається однією рукою, а у виконанні DQM-01-FTR — відкидається вправо одним рухом, не залишаючи кріплення.
Прилад стоїть позаду коліматорного прицілу. Ця схема відтворює природне спостереження крізь ПНБ — звичне для роботи з приладом на шоломі — й усуває складнощі синхронізації ока, приладу та коліматора, особливо в положенні лежачи. Оптична вісь при цьому зафіксована кріпленнями, а не вирівнюється щоразу.
Чому кріплення DAVIKA
Автоматична фіксація
Прилад із адаптером заходить у посадкове місце кріплення і фіксується сам — без інструмента й без додаткових дій. Щоб зняти, оператор натискає кнопку-фіксатор. У відкидній конфігурації до цього додається другий шлях: відкинути прилад вправо, не знімаючи його взагалі.
Зброя, шолом, підсумок
Адаптер FP-XX-DQM лишається на приладі постійно й надає йому інтерфейс Dovetail QM. Тому прилад входить не лише в кріплення DAVIKA, а й у сторонні кріплення, зроблені за стандартом Wilcox, — зокрема в кріплення на шоломі.
7075-T6
Авіаційний алюміній 7075-T6, фрезерування на верстатах з ЧПК. Тверде анодування MIL-A-8625 Type III і гвинти з нержавіючої сталі з темним антибліковим покриттям.
Без люфту — з адаптерами FP-XX-DQM
Геометрія інтерфейсу Dovetail QM відповідає стандарту Wilcox: адаптер стороннього виробника, зроблений за цим стандартом, у кріплення DQM стає. Але відсутність люфту й точність посадки гарантуються тільки з адаптерами FP-XX-DQM — посадкове місце кріплення й адаптер виготовлені як пара.
Не знайшли відповідь? Напишіть модель приладу, основний приціл і платформу — підберемо конфігурацію під вашу задачу.

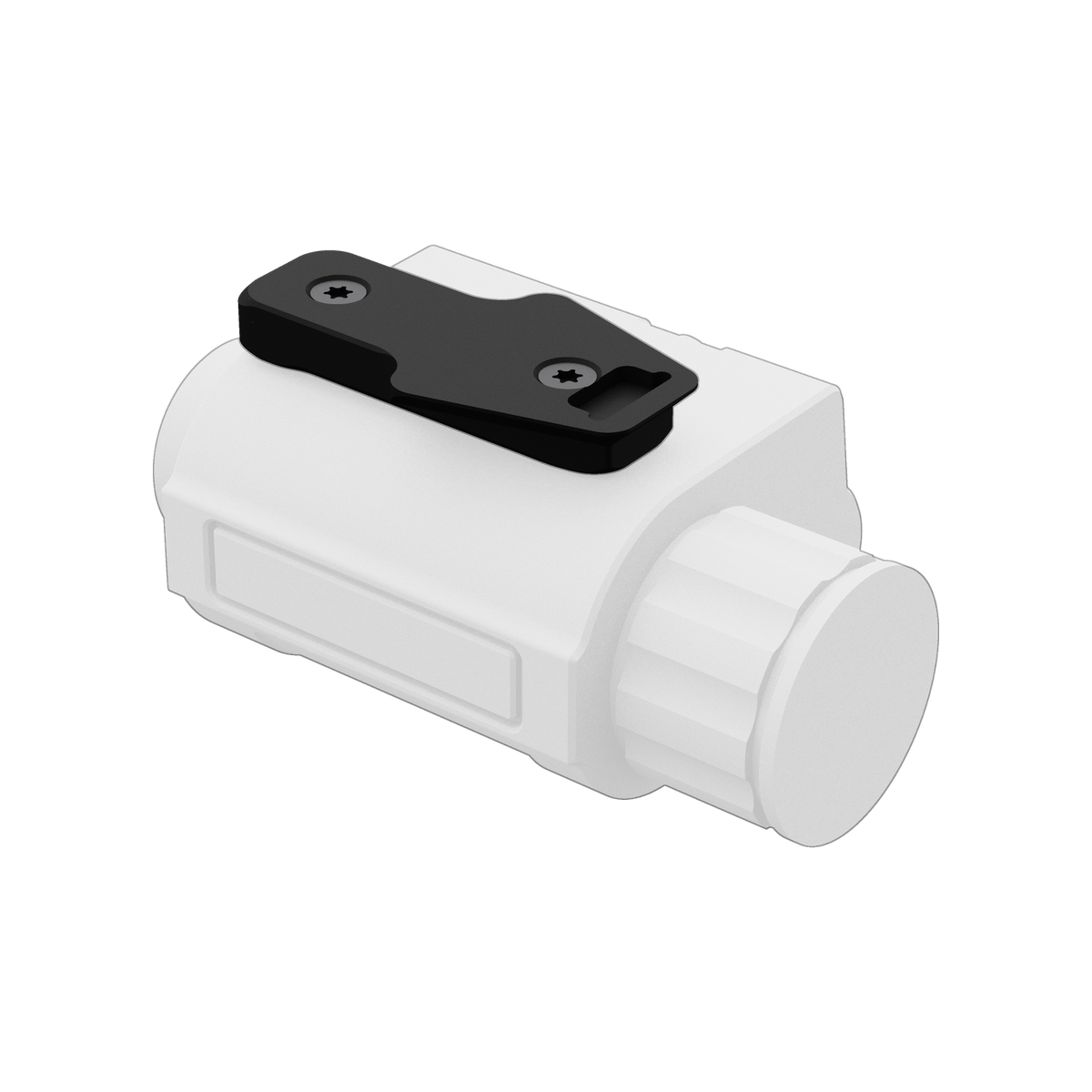

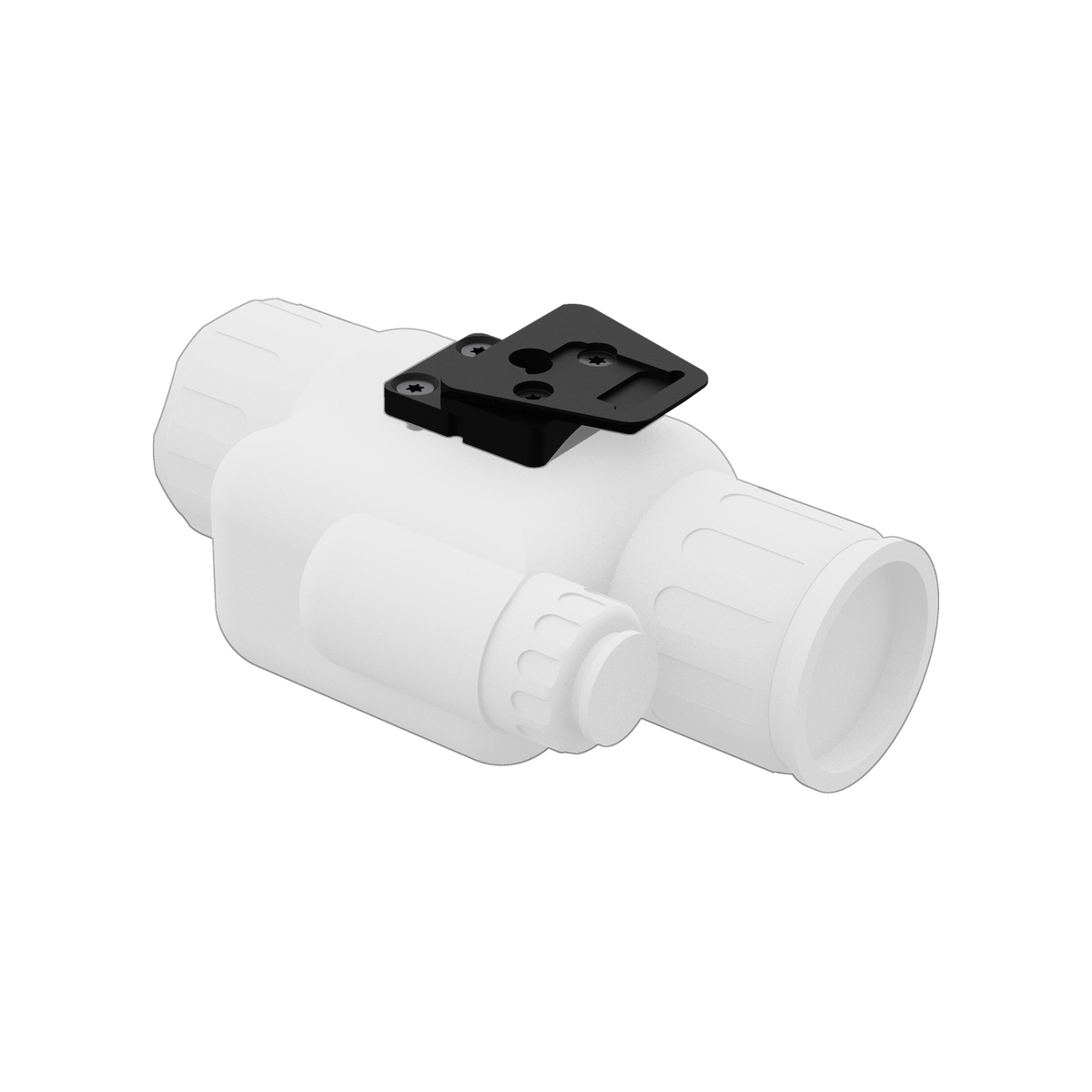

Так. Прилад приєднується до кріплення через адаптер серії FP-XX-DQM: він прикручується до корпусу приладу один раз і лишається на ньому. Адаптер підбирається за приладом — FP-06-DQM для PVS-14, FP-04-DQM для InfiRay (iRay) Rico Micro RH25 і PFN640+, FP-05-DQM для Pixels on Target VooDoo-S.
Так. Кріплення дозволяє поставити насадку clip-on або ПНБ і перед основним прицілом, і за коліматорним. Друге дає звичну ергономіку, схожу на ту, коли ПНБ встановлений на шоломі, але без складнощів вирівнювання оптичної осі — вона зафіксована кріпленнями.
Ні. Посадкове місце кріплення й адаптер виготовлені як пара, з жорсткими допусками, тому прилад повертається в те саме положення після кожного циклу зняття та встановлення. У DQM-01-FTR те саме дає система індексування при поверненні з відкинутого положення.
Стане. Але відсутність люфту й точність посадки гарантуються тільки з адаптерами FP-XX-DQM: посадкове місце кріплення й адаптер виготовлені як пара, з жорсткими допусками.
Через планку Пікатінні PR-02-SMAI-B у конфігурації H19 S14, приєднану до переднього інтерфейсу SMAI-B кріплення RDM. Це виводить прилад на вісь 57 мм (2.25″), на якій працюють коліматорні приціли серії RDM.
Це різні інтерфейси, і вони не взаємозамінні. DQD — інтерфейс під аксесуар до прицілу: магніфер, планку. DQM — інтерфейс під сам прилад: тепловізійну насадку clip-on або прилад нічного бачення, через адаптер серії FP-XX-DQM.
Так — інтерфейс Dovetail QM не розрізняє клас приладу: змінюється лише адаптер. FP-04-DQM для InfiRay (iRay) Rico Micro RH25 і PFN640+, FP-05-DQM для Pixels on Target VooDoo-S.
