Коротко про кріплення
Кут відкидання
Автоматична фіксація
Без пристрілювання
Маса кріплення
Алюмінієвий сплав
Тверде анодування
DQM-01-FTR — це відкидне кріплення для тепловізійних насадок clip-on і приладів нічного бачення з інтерфейсом Dovetail QM на планку Пікатінні. Воно розроблене для швидкого переходу між різними каналами прицілювання, а також для перенесення приладу між зброєю та шоломом.
Прилад приєднується до кріплення через адаптер FP-XX-DQM — три варіанти в блоці «Працює з» вище. Кріплення для коліматорних прицілів — лінійка RDM.
Коротко про кріплення
Кут відкидання
Автоматична фіксація
Без пристрілювання
Маса кріплення
Алюмінієвий сплав
Тверде анодування

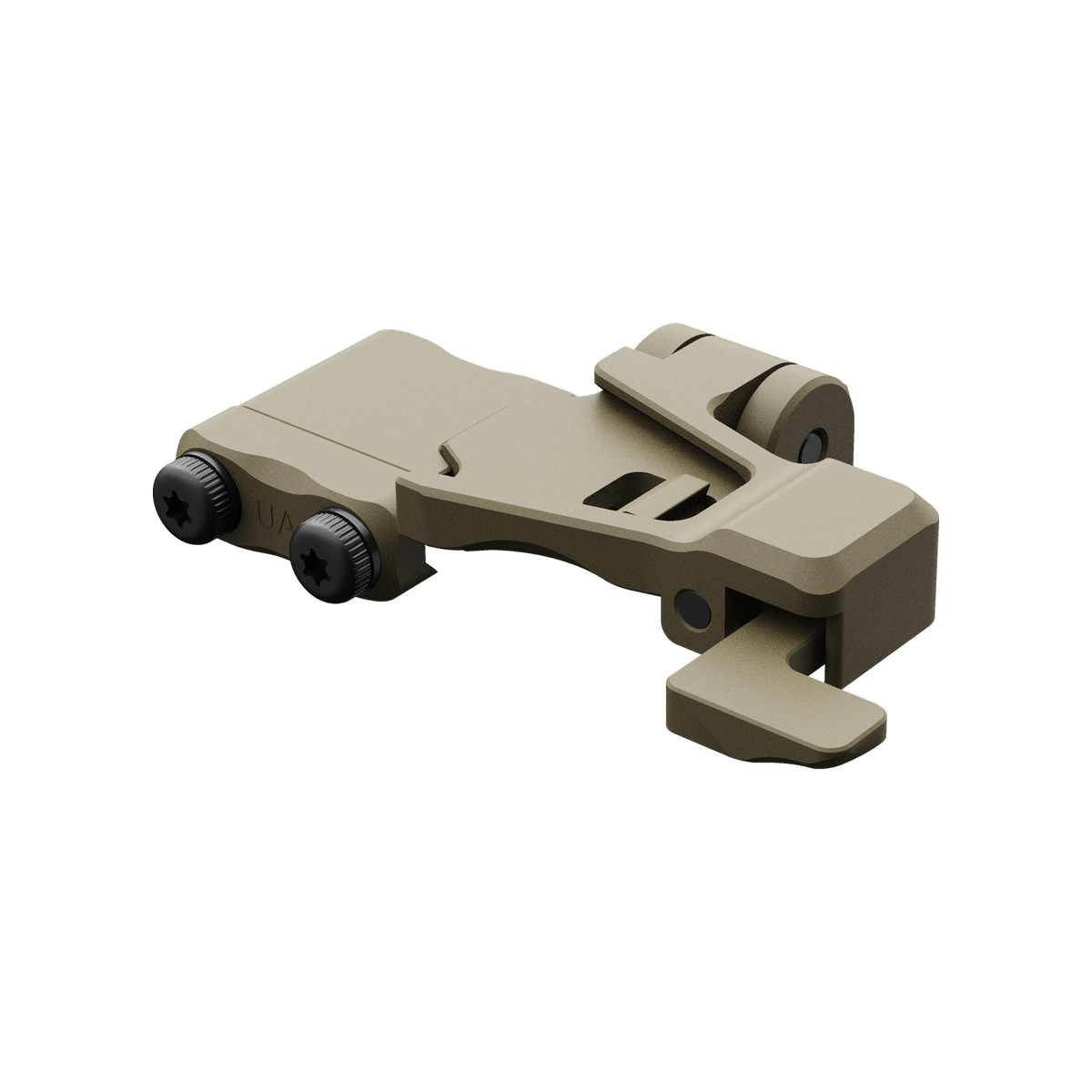

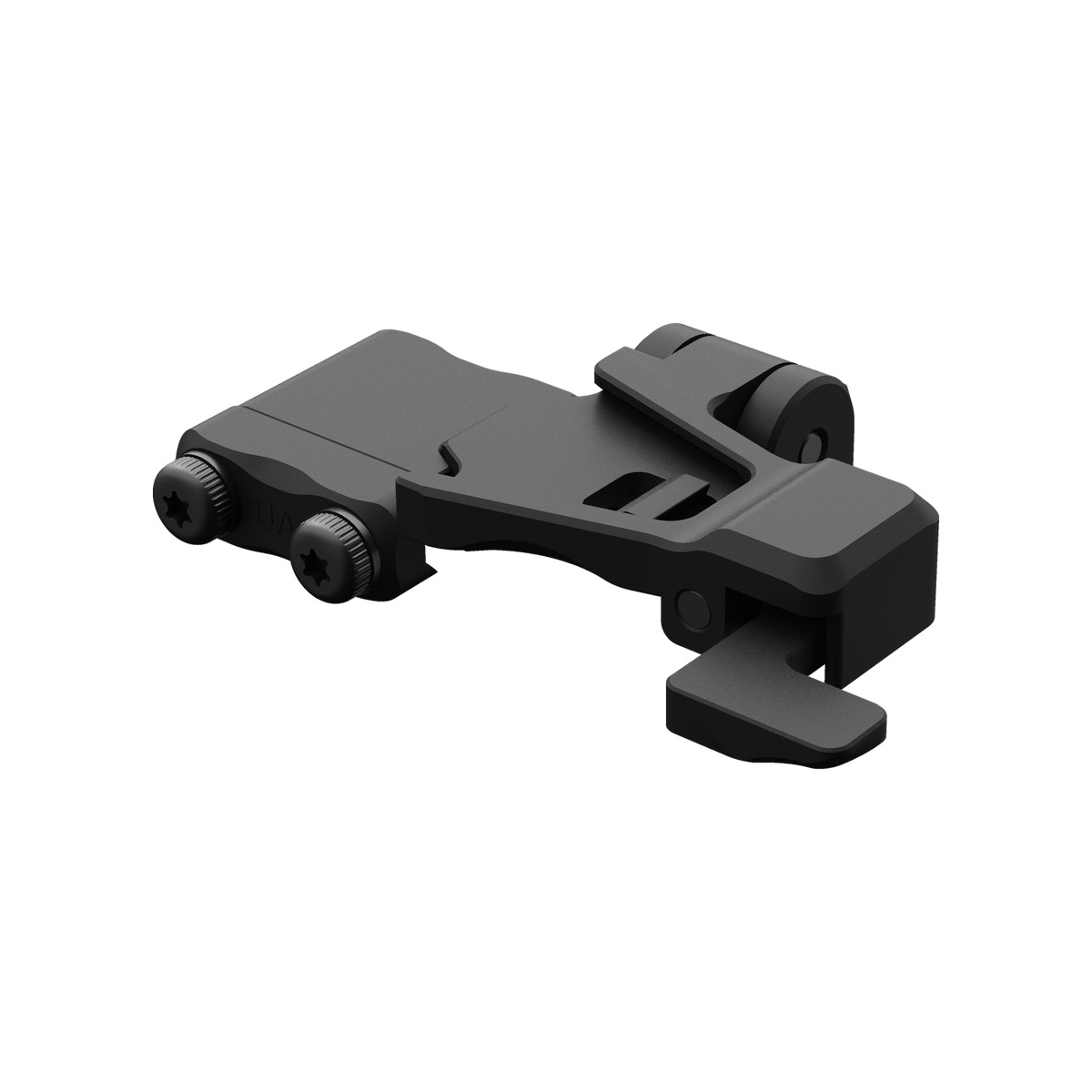

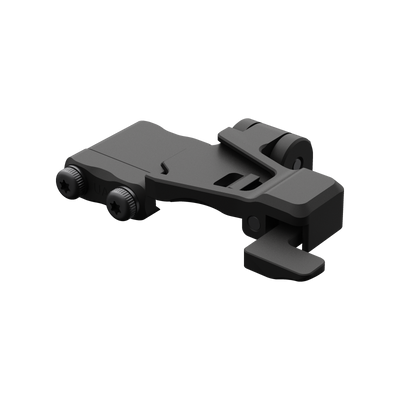

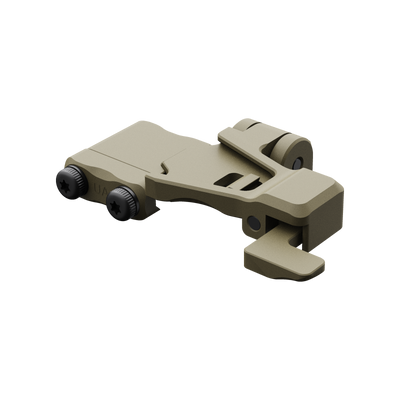

DQM-01-FTR Відкидне кріплення (Flip-to-Right) Dovetail на Пікатінні

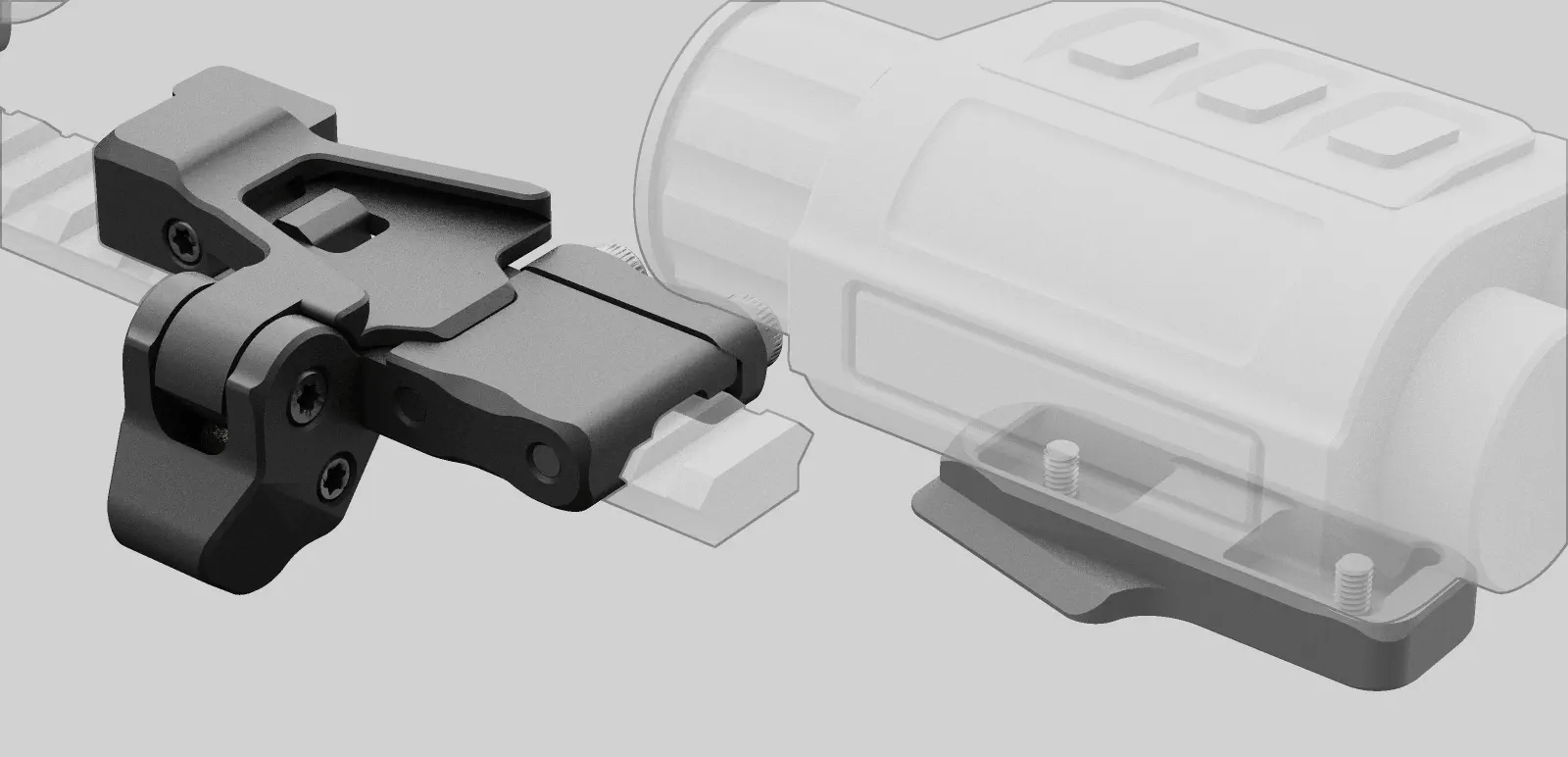

Прилад із адаптером FP-XX-DQM фіксується автоматично при встановленні, а знімається натисканням кнопки-фіксатора — однією рукою, без інструментів. Знятий прилад працює оглядовим монокуляром або переноситься на іншу платформу.
Потрібно: адаптер FP-XX-DQM під ваш прилад

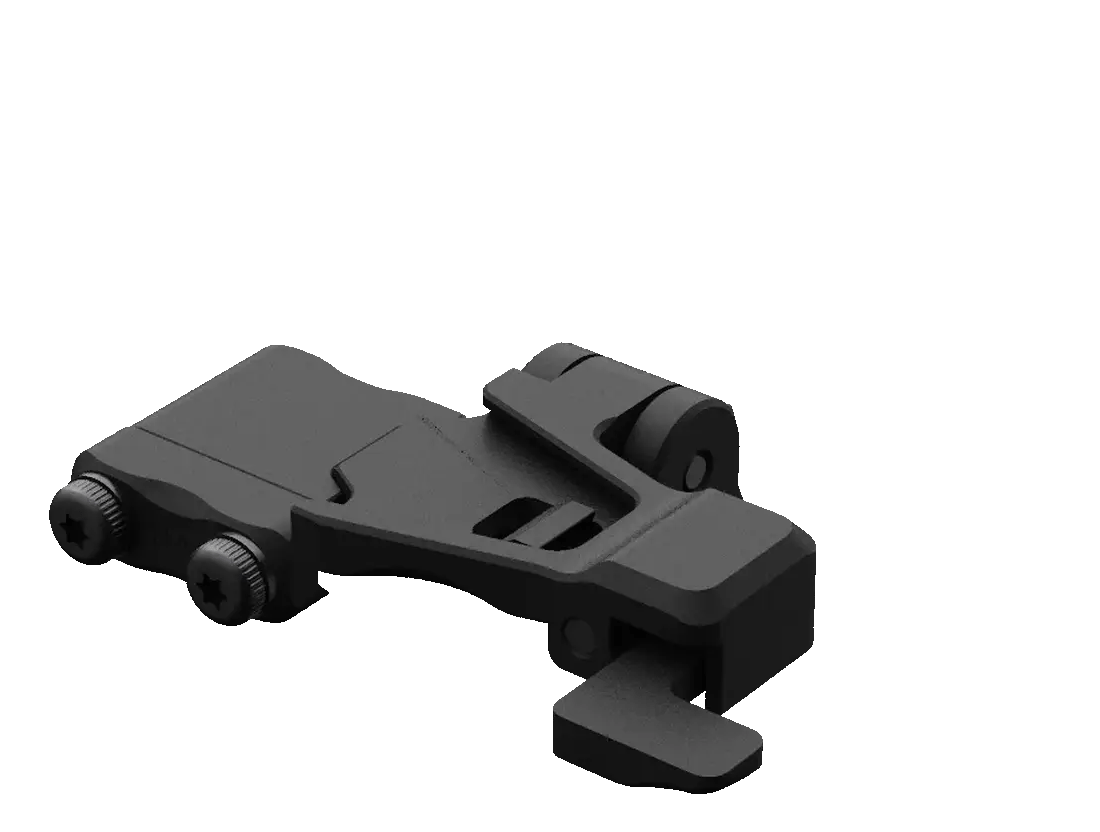

Прилад виводиться з оптичної осі одним рухом і так само повертається назад — швидше, ніж зняти. Профіль зусилля асиметричний: відкинути важче, повернути легше, тому спорядження не відкине прилад випадково.
Потрібно: нічого, механізм у кріпленні
38мм
38 мм (1.5″) — вісь більшості кріплень LPVO і моноблоків MSM-02 та MSM-04-QD у виконанні 38 мм: прилад і приціл працюють в одній оптичній осі, без райзерів і перехідників.
Щоб вийти на 57 мм (2.25″) — робочу вісь серії RDM — кріплення встановлюється на планку PR-02-SMAI-B у конфігурації H19, приєднану до переднього інтерфейсу SMAI-B кріплення RDM.

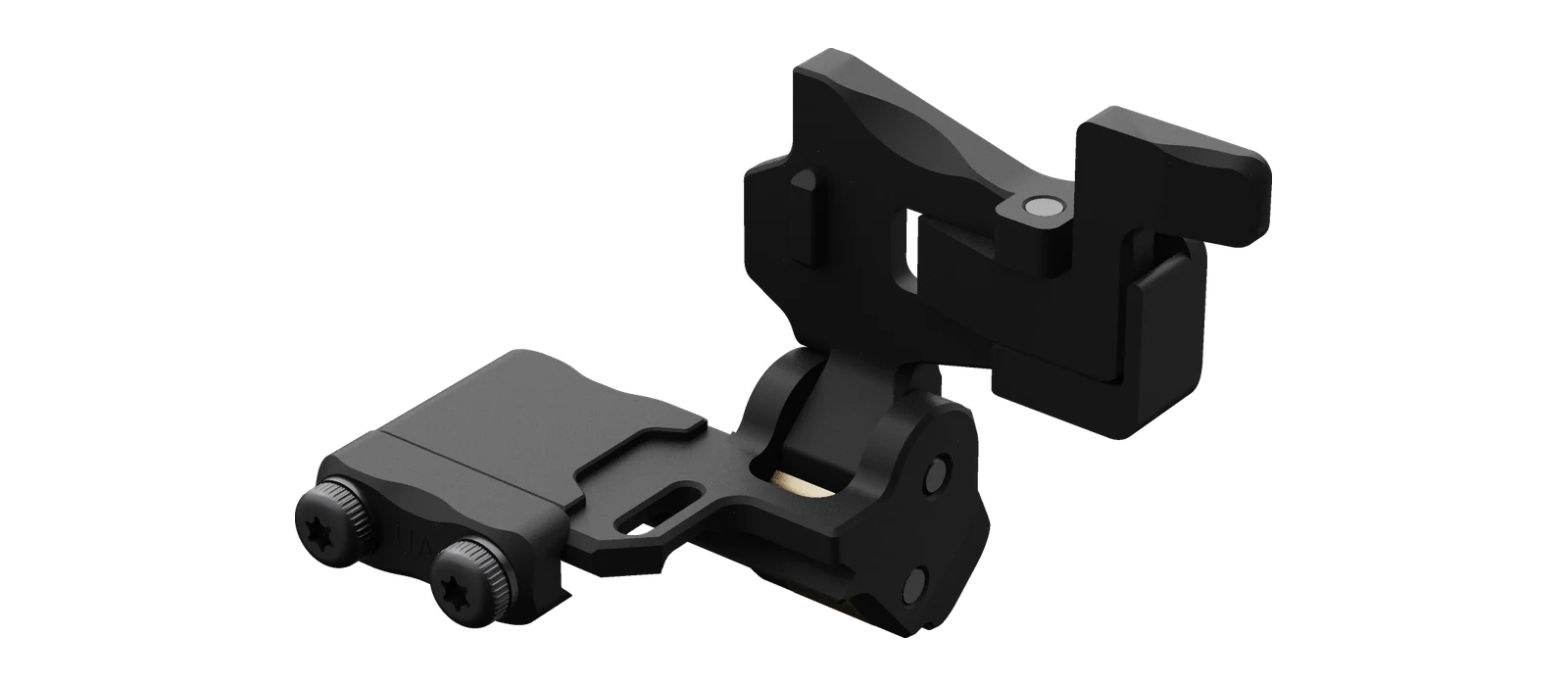

У відкидній частині шип, в основі — відповідний паз. При поверненні в робоче положення вони входять одне в одне, і прилад стає точно туди, де стояв: пристрілювати заново не потрібно. Той самий вузол приймає віддачу, поки прилад у роботі.
Опорна площина має поздовжнє центральне фрезерування, тому кріплення торкається планки Пікатінні двома вузькими паралельними лініями, а не всією поверхнею. Мікронерівності планки перестають впливати на повторюваність. Упор віддачі виконаний за тим самим принципом.
Геометрія інтерфейсу Dovetail QM відповідає стандарту Wilcox: адаптер стороннього виробника, зроблений за цим стандартом, у кріплення стає.
Відсутність люфту й точність посадки гарантуються тільки з адаптерами FP-XX-DQM: посадкове місце кріплення й адаптер виготовлені як пара, з жорсткими допусками.
3 000 ₴
В наявності
Без адаптера прилад до кріплення не приєднати: адаптер прикручується до корпусу приладу і надає йому інтерфейс Dovetail QM.
DQM-01-FTR — це відкидне кріплення для тепловізійних насадок clip-on і приладів нічного бачення з інтерфейсом Dovetail QM на планку Пікатінні. Воно розроблене для швидкого переходу між різними каналами прицілювання, а також для перенесення приладу між зброєю та шоломом.

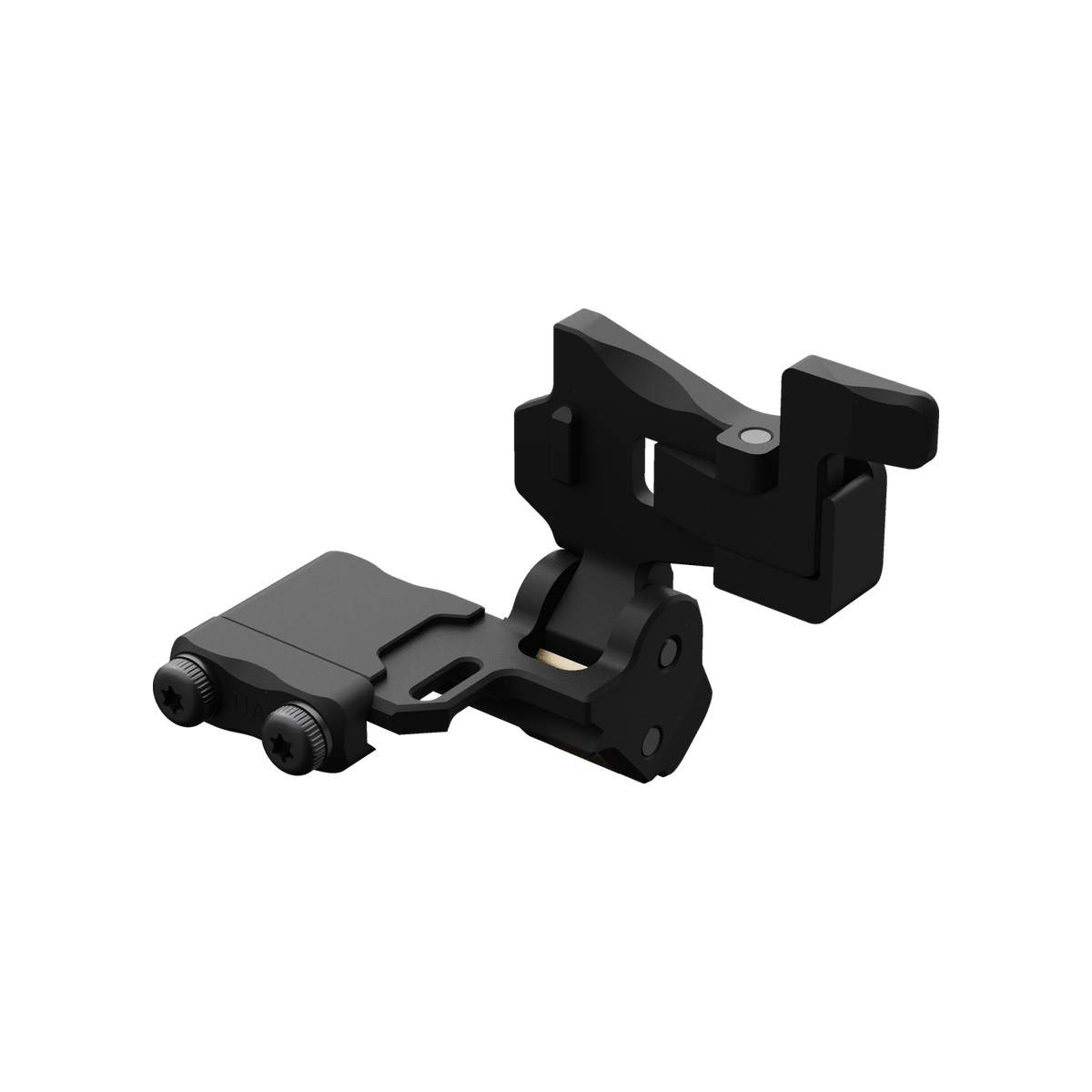

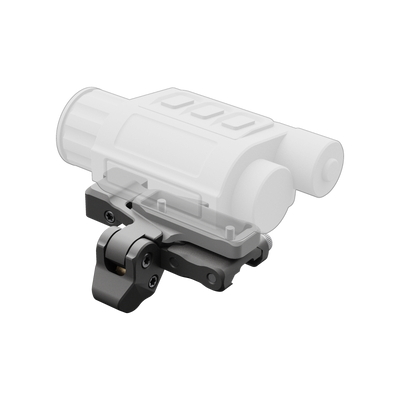

Оператор одним рухом відкидає прилад праворуч та повертає назад, миттєво змінюючи режим прицілювання: у робочому положенні прицілювання ведеться крізь тепловізійну насадку, у відкинутому — безпосередньо через основний приціл, коліматорний або LPVO.

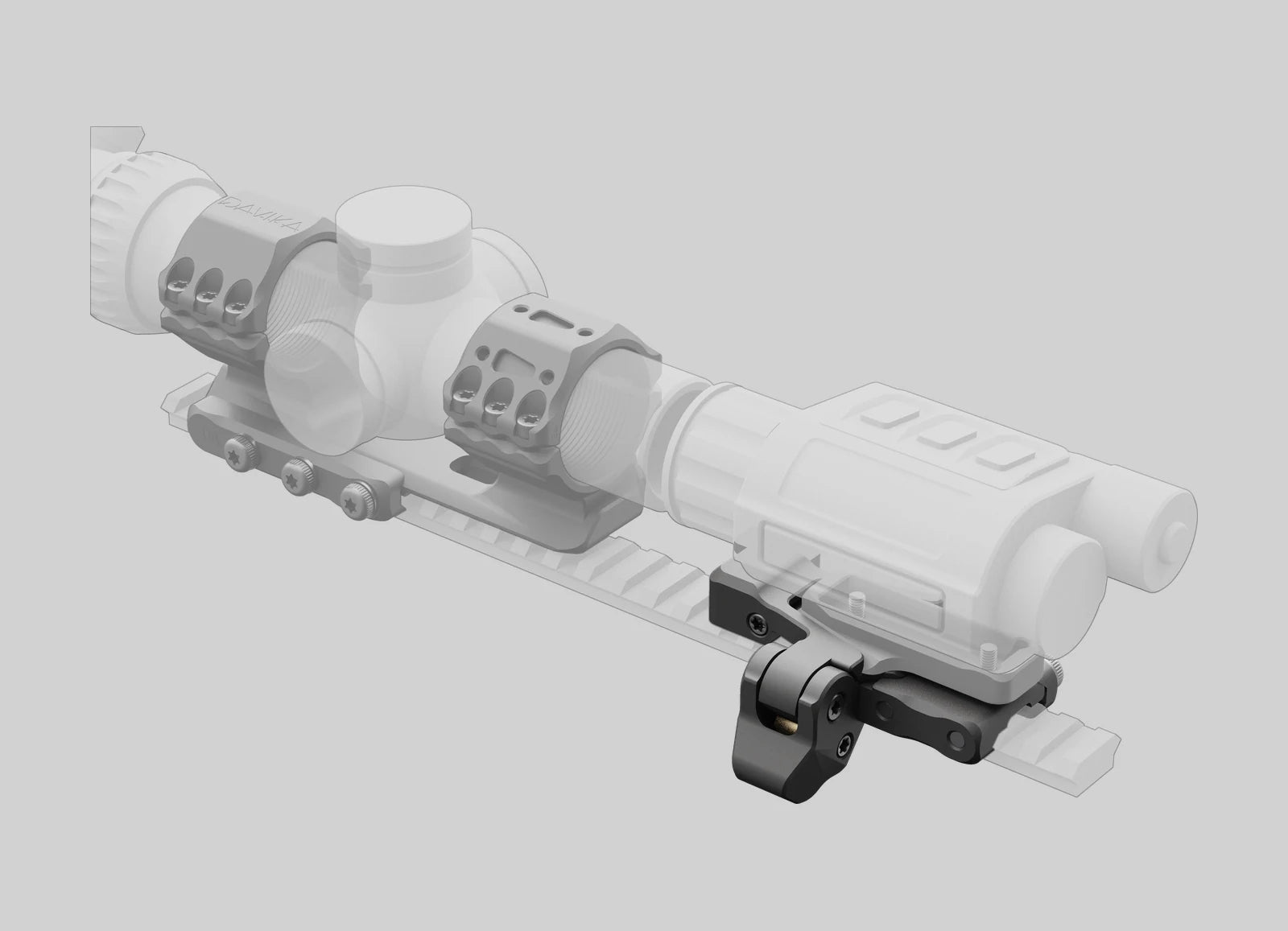

Кріплення розміщує прилад на оптичній осі 38 мм (1.5″) — на одній лінії з прицілами LPVO (у кріпленні MSM-02 і MSM-04-QD з висотою 38 мм): прилад і приціл працюють в одній оптичній осі без додаткових райзерів і перехідників. За допомогою планки Пікатінні PR-02-SMAI-B у конфігурації H19, приєднаної до переднього інтерфейсу SMAI-B кріплення RDM, кріплення підіймається до 57 мм (2.25″) — на вісь, на якій працюють коліматорні приціли серії RDM.
Інтерфейс Dovetail QM забезпечує швидке приєднання приладу однією рукою: прилад фіксується автоматично при встановленні, а для зняття достатньо натиснути кнопку-фіксатор — зняття та встановлення відбувається зі збереженням точки влучання.
Механізм відкидання DQM-01-FTR має індексування при поверненні в робоче положення: повернення повністю відтворюване, без втрати нуля. Система індексування додатково приймає віддачу в робочому положенні.

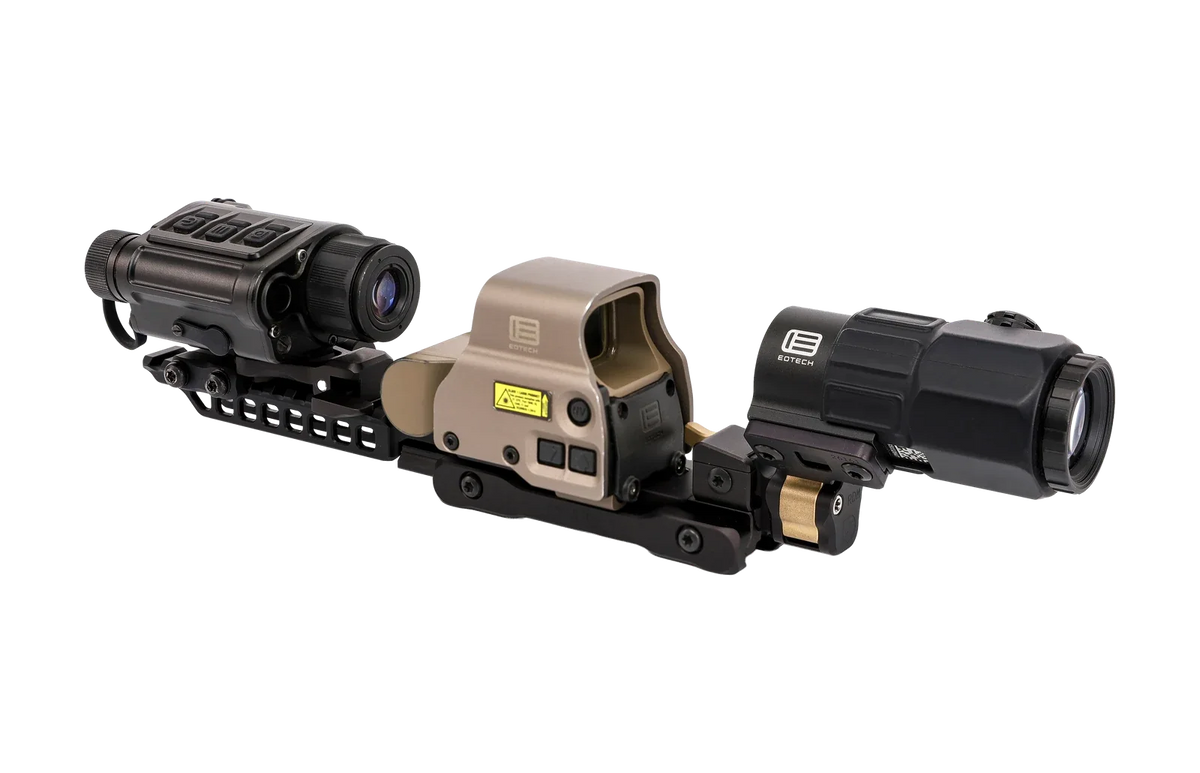

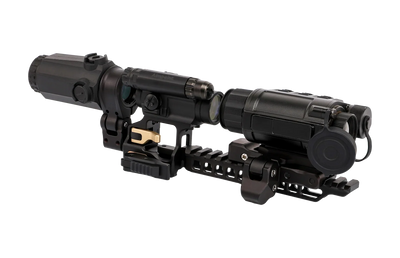

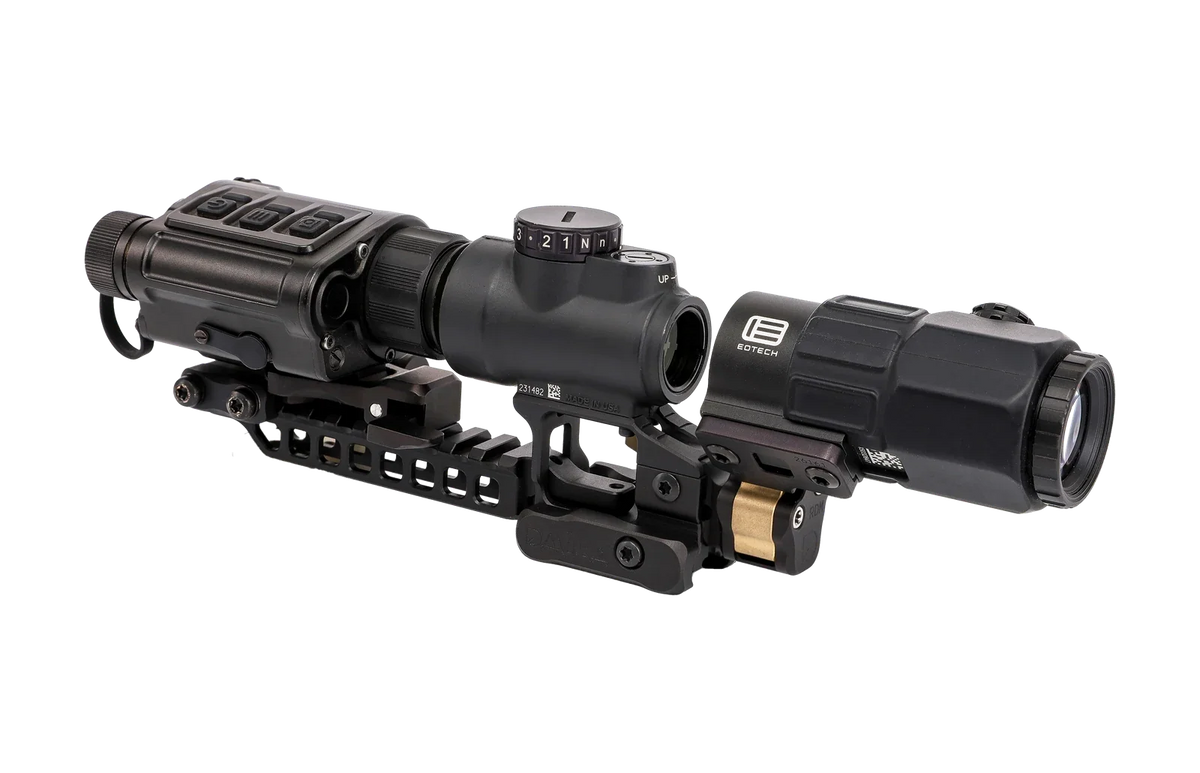

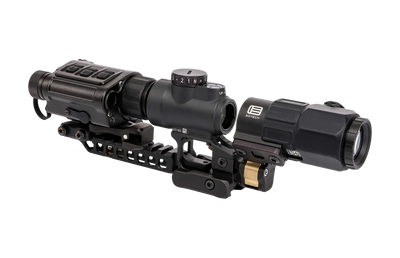

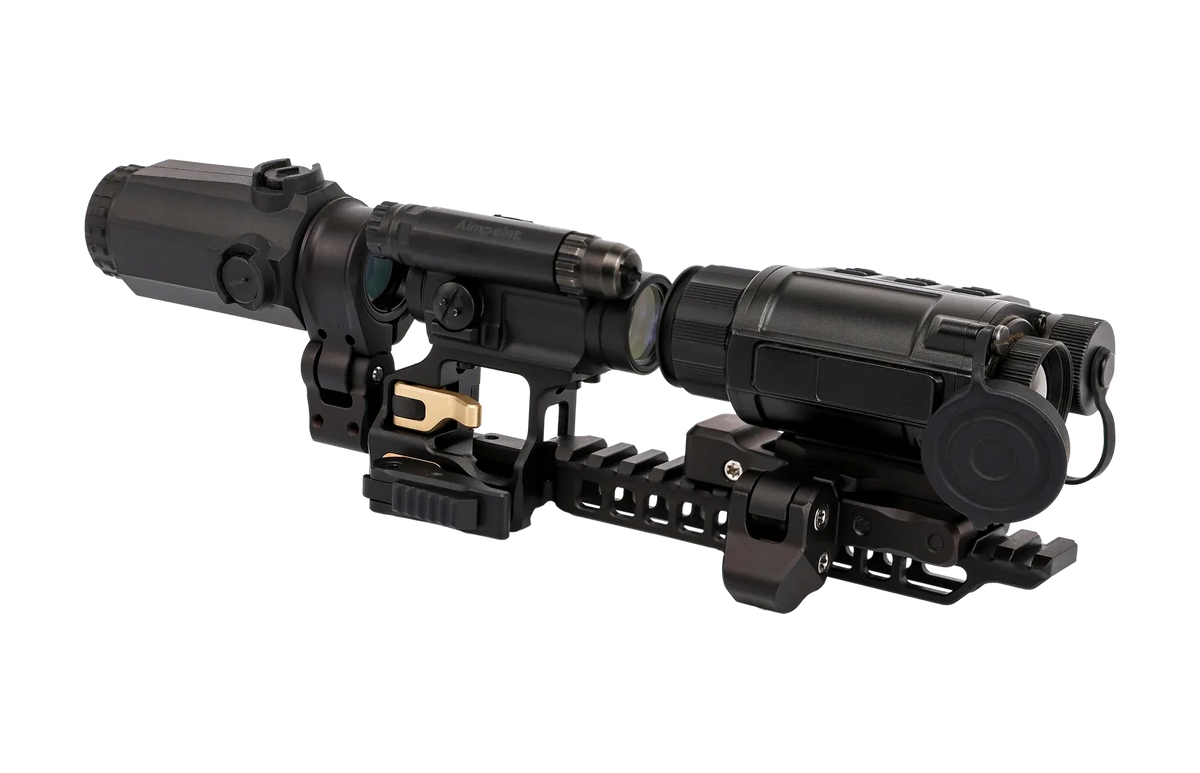

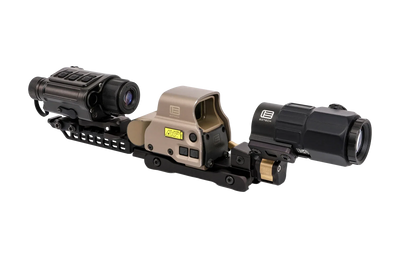

Кріплення DQM-01-FTR дозволяє встановити тепловізійну насадку clip-on або прилад нічного бачення перед основним прицілом — LPVO або коліматорним, — або встановити ПНБ за коліматорним прицілом. Встановлення ПНБ за коліматорним прицілом забезпечує звичну ергономіку, схожу на ту, коли ПНБ встановлений на шоломі, але без складнощів вирівнювання оптичної осі: вона зафіксована кріпленнями.
Для встановлення конкретних тепловізійних насадок clip-on і приладів нічного бачення застосовуються прецизійно фрезеровані адаптери FP-XX-DQM, що гарантують відсутність люфтів та надійне утримання; для позиціонування насадки перед прицілом або за ним в екосистемі RDM використовуються планки PR-02-SMAI-B або PR-04-SMAI-B.
Кріплення розраховане на платформи AR-15, AR-10 і SR-25.

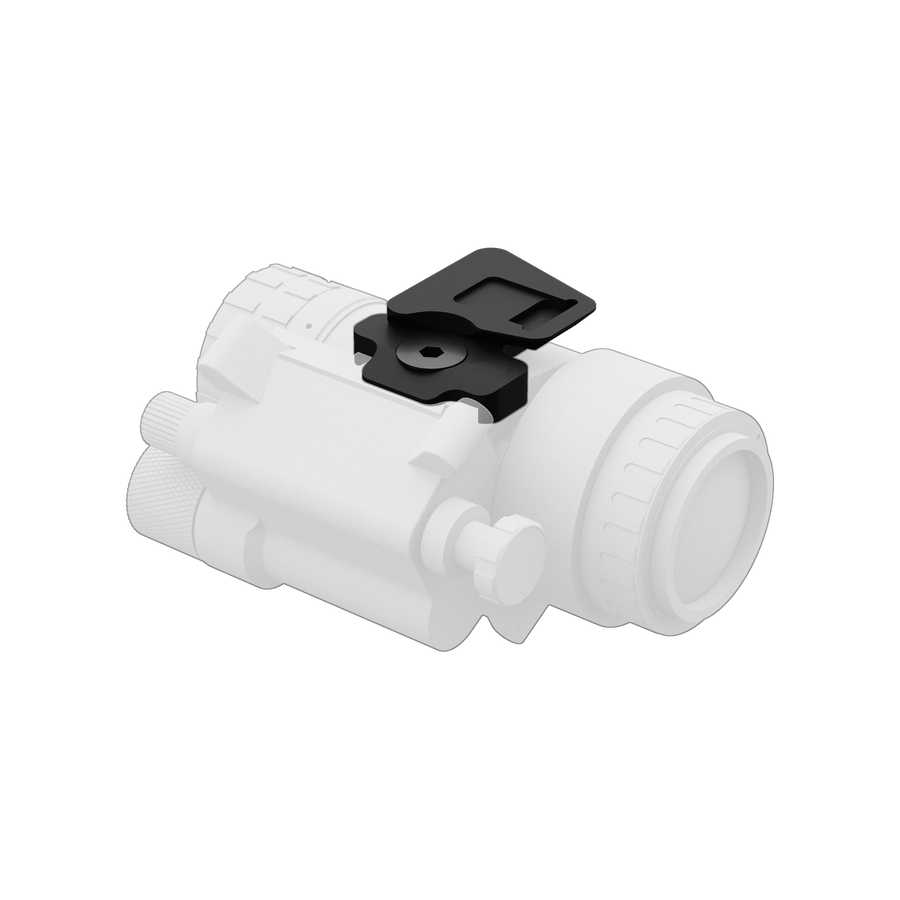

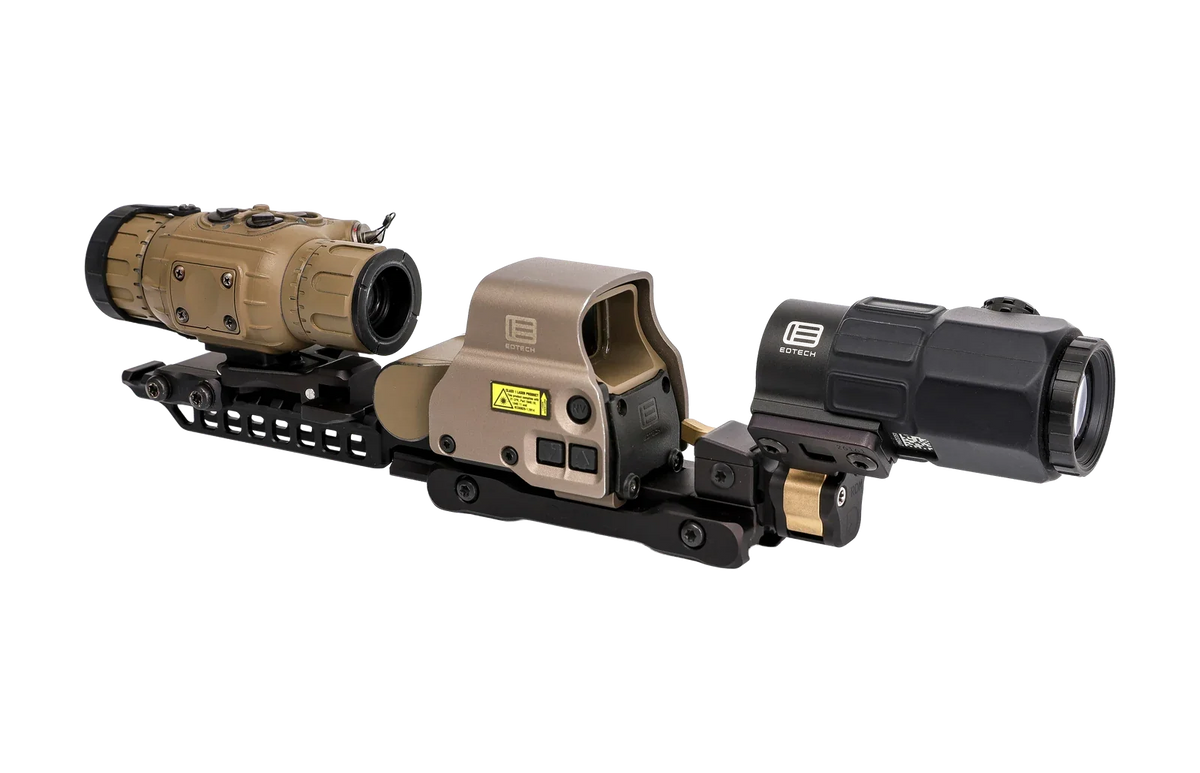

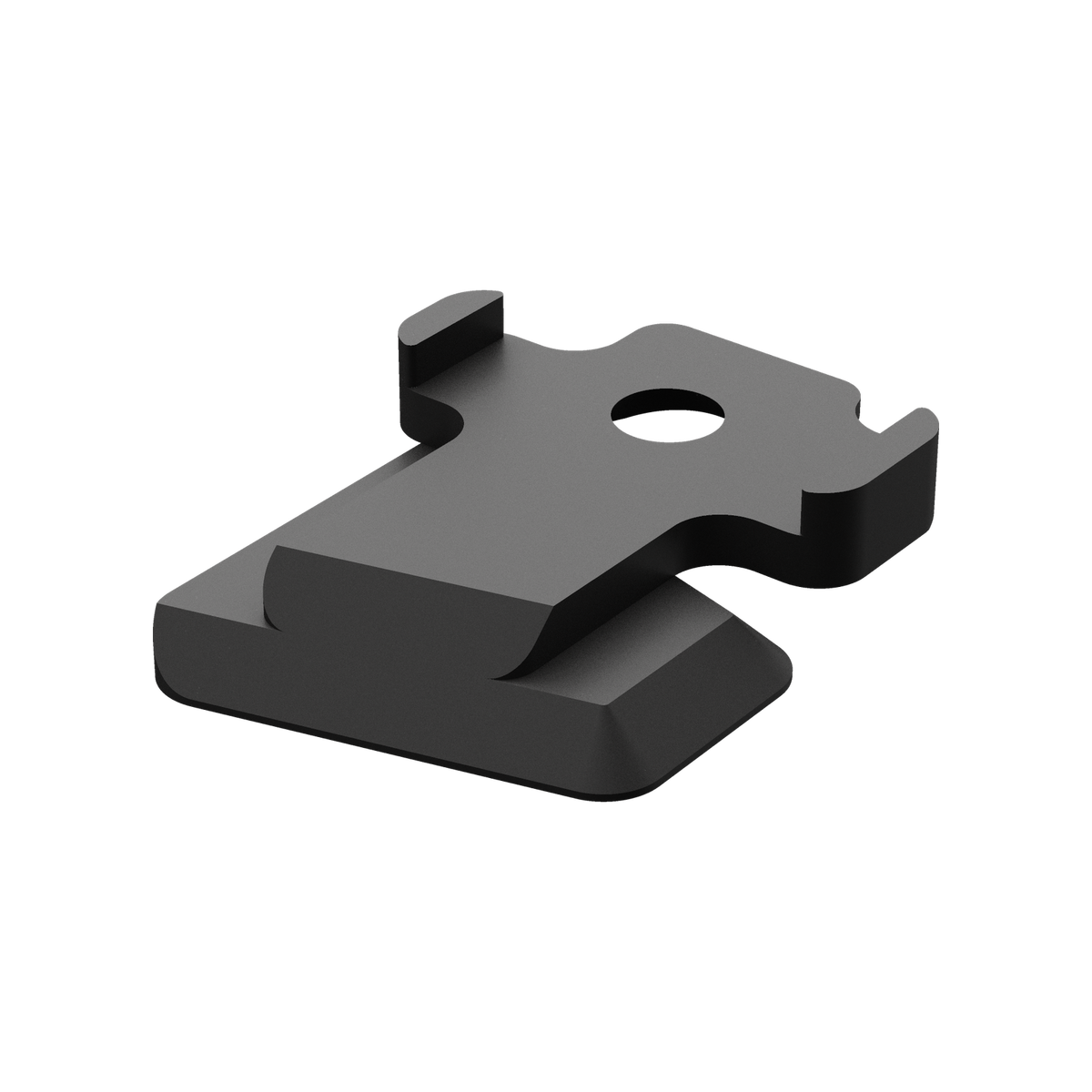

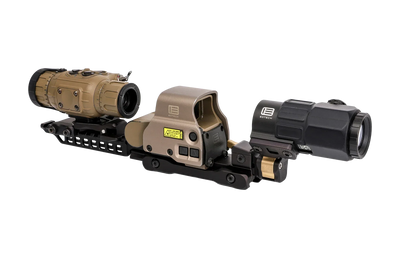

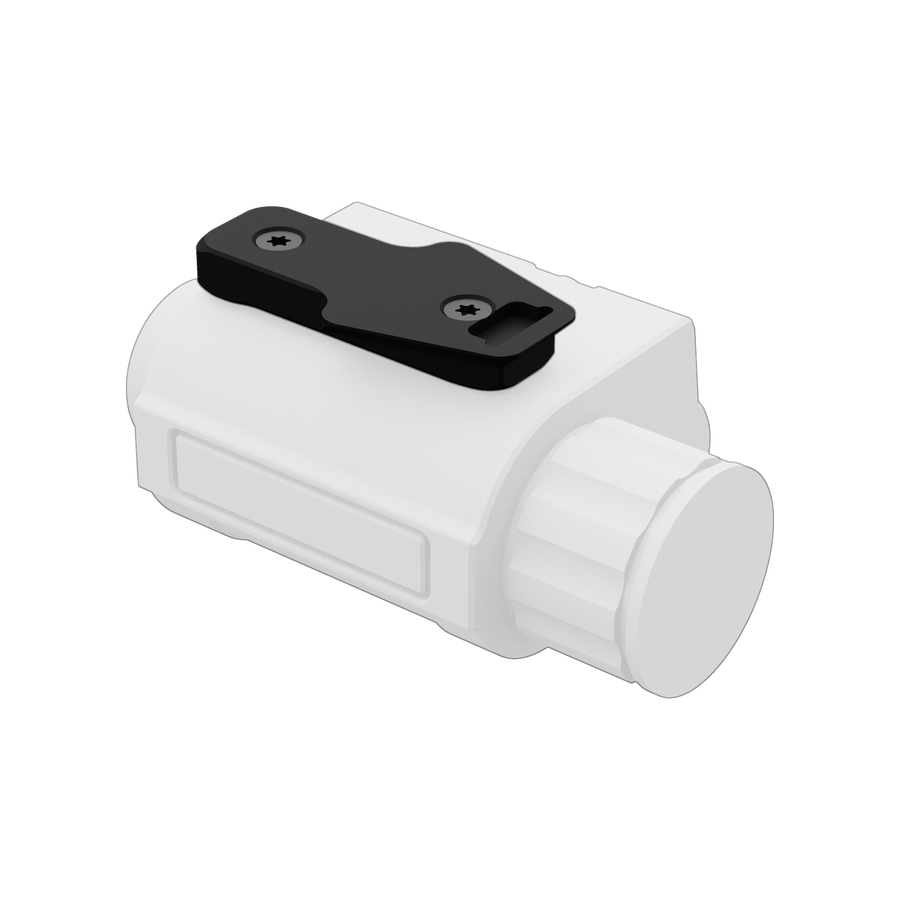

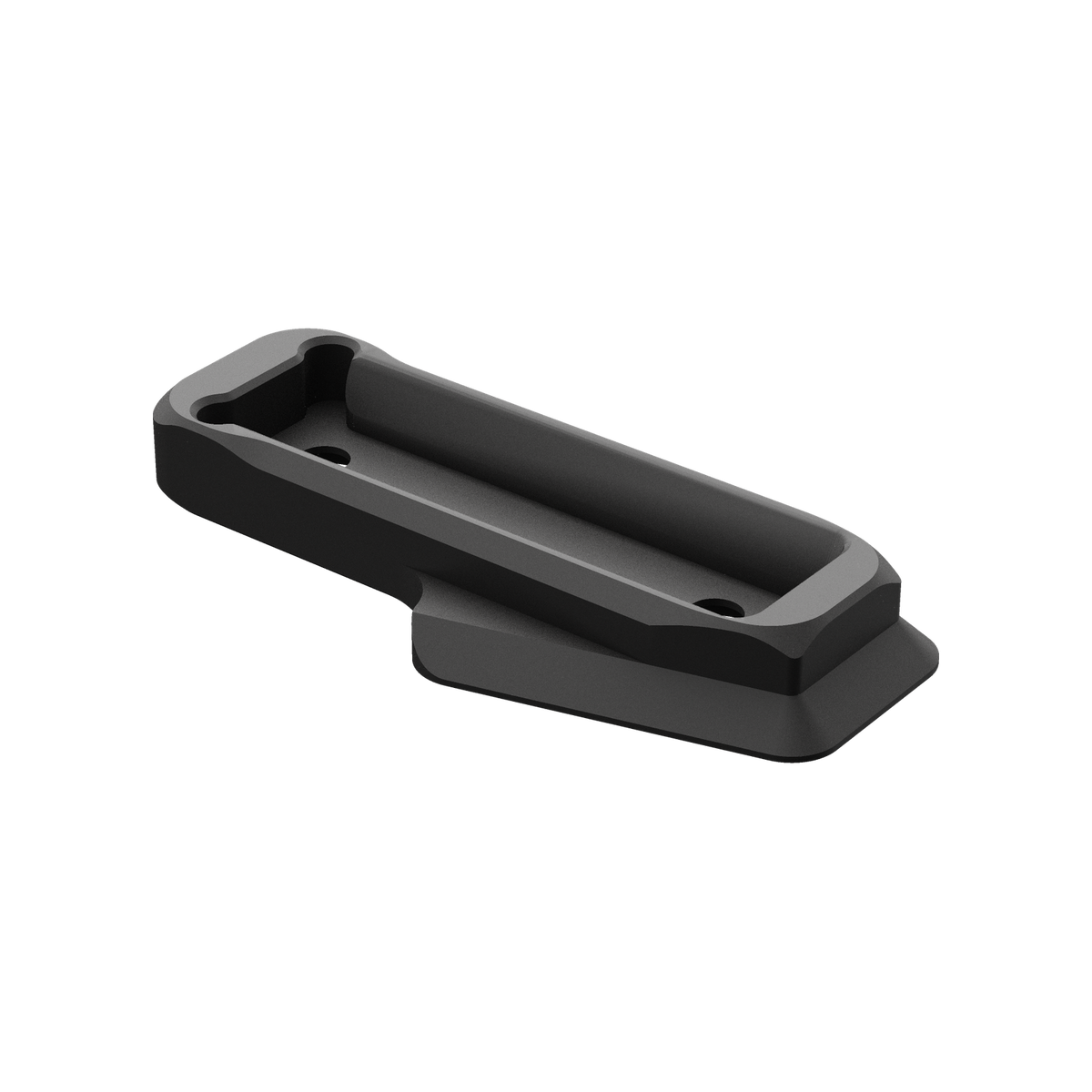

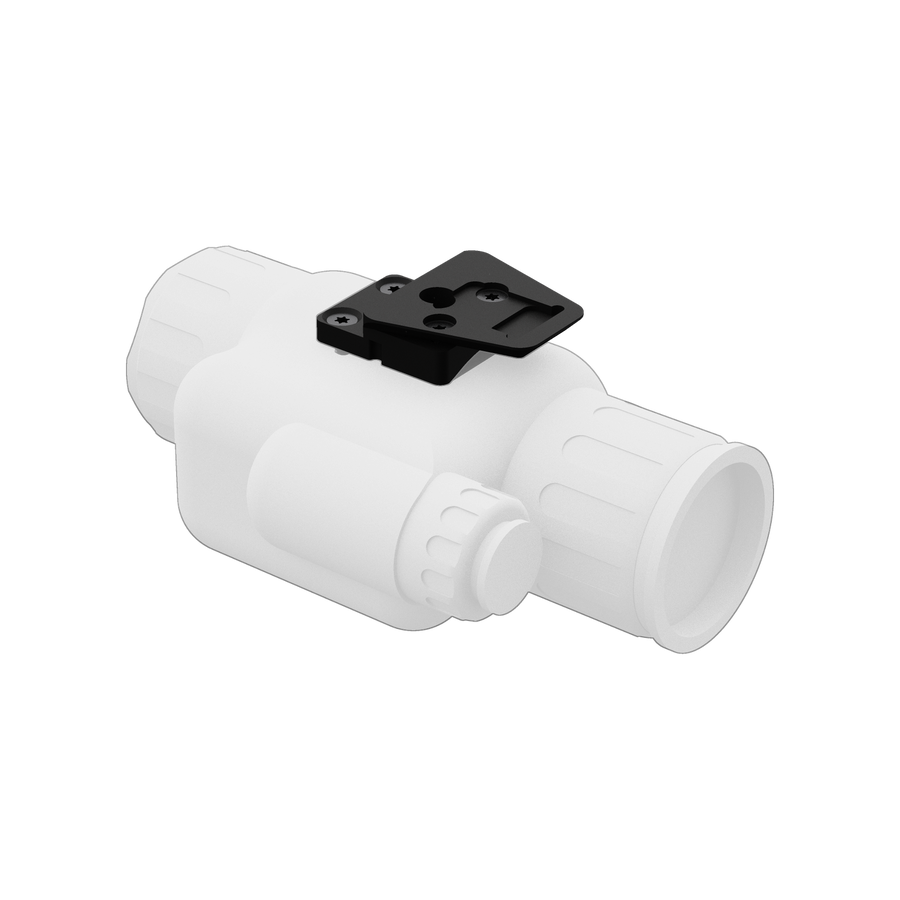

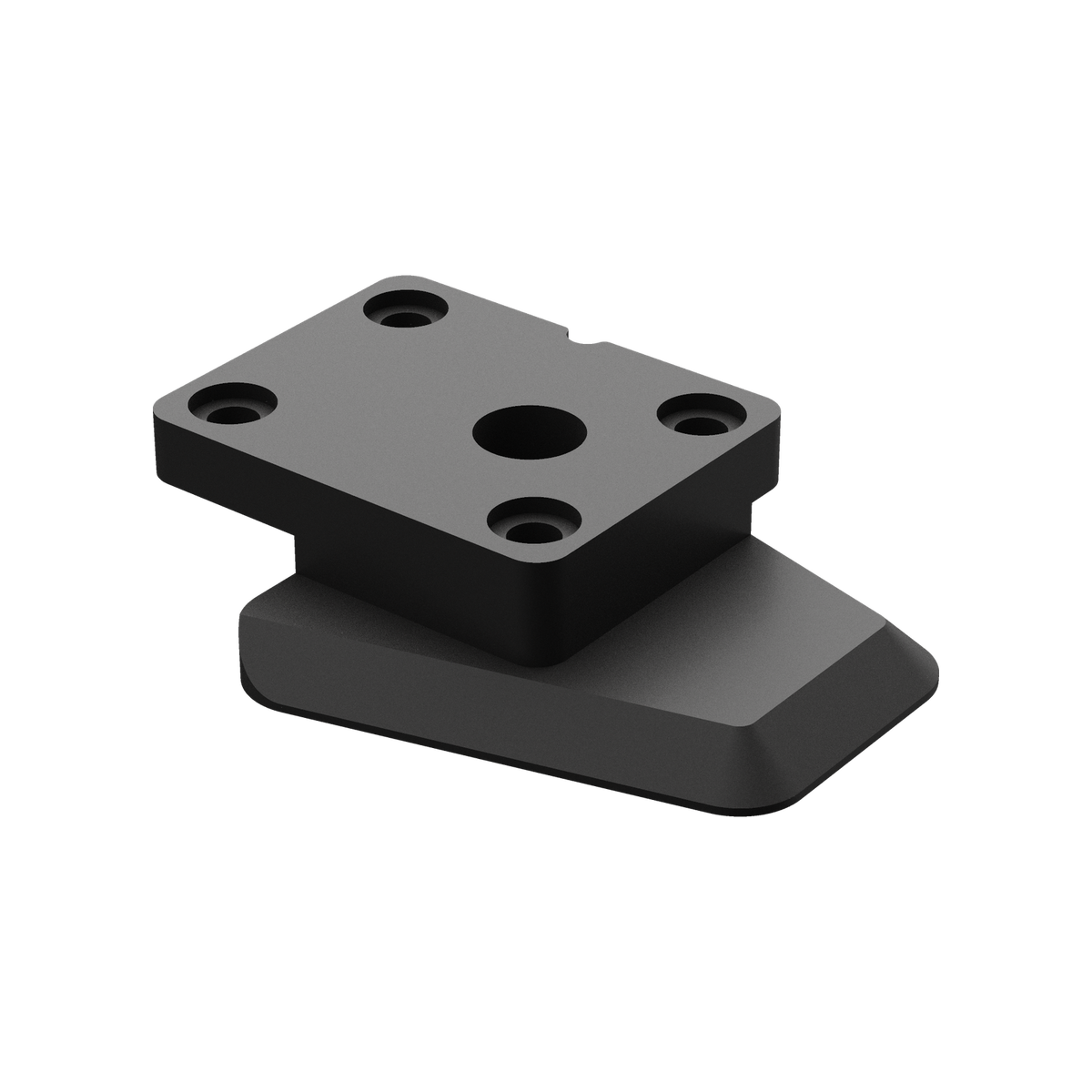

Прилад приєднується до кріплення не напряму, а через адаптер FP-XX-DQM: він прикручується до корпусу приладу один раз і лишається на ньому. Адаптер підбирається за приладом — FP-04-DQM для InfiRay (iRay) Rico Micro RH25 і PFN640+, FP-05-DQM для Pixels on Target VooDoo-S, FP-06-DQM для PVS-14.
Геометрія інтерфейсу Dovetail QM сумісна з адаптерами, зробленими за стандартом Wilcox. Відсутність люфту й точність посадки гарантуються тільки з адаптерами FP-XX-DQM: посадкове місце кріплення й адаптер виготовлені як пара.
Тепловізійні насадки clip-on
Прилади нічного бачення
AR-15
AR-10 / SR-25
Порядок дій — дослівно з картки інформації про продукт. Момент затягування гвинтів притискної планки вказаний у списку; для нього потрібен динамометричний ключ.
Не знайшли відповідь? Напишіть модель приладу, основний приціл і платформу — підберемо конфігурацію під вашу задачу.
Це два різні сценарії. Зняти прилад потрібно, коли він більше не потрібен на зброї або має піти на іншу платформу. Відкинути — коли треба на секунду звільнити оптичну вісь і одразу повернути прилад назад: у робочому положенні прицілювання йде крізь тепловізійну насадку, у відкинутому — прямо через основний приціл. Відкидання швидше, і знятий прилад не треба нікуди класти.
Ні. У відкидній частині шип, в основі — відповідний паз: при поверненні в робоче положення вони входять одне в одне, і прилад стає точно туди, де стояв. Той самий вузол приймає віддачу, поки прилад у робочому положенні.
38 мм (1.5″) — висота більшості кріплень LPVO і моноблоків MSM-02 та MSM-04-QD у виконанні 38 мм: прилад і приціл працюють в одній оптичній осі без райзерів і перехідників. Щоб вийти на 57 мм (2.25″) — вісь серії RDM — кріплення встановлюється на планку Пікатінні PR-02-SMAI-B у конфігурації H19, приєднану до переднього інтерфейсу SMAI-B кріплення RDM.
Стане: геометрія інтерфейсу Dovetail QM сумісна зі стандартом Wilcox. Але відсутність люфту й точність посадки гарантуються тільки з адаптерами FP-XX-DQM — посадкове місце кріплення й адаптер виготовлені як пара.
Так. Кріплення дозволяє поставити насадку clip-on або ПНБ і перед основним прицілом, і за коліматорним. Друге дає звичну ергономіку, схожу на ту, коли ПНБ встановлений на шоломі, але без складнощів вирівнювання оптичної осі — вона зафіксована кріпленнями.
