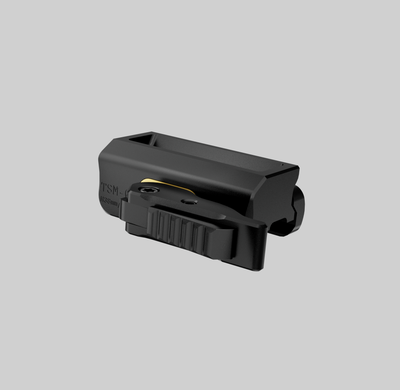

Швидкознімне кріплення DAVIKA TSM-01-QD-38H у чорному кольорі, вид три чверті

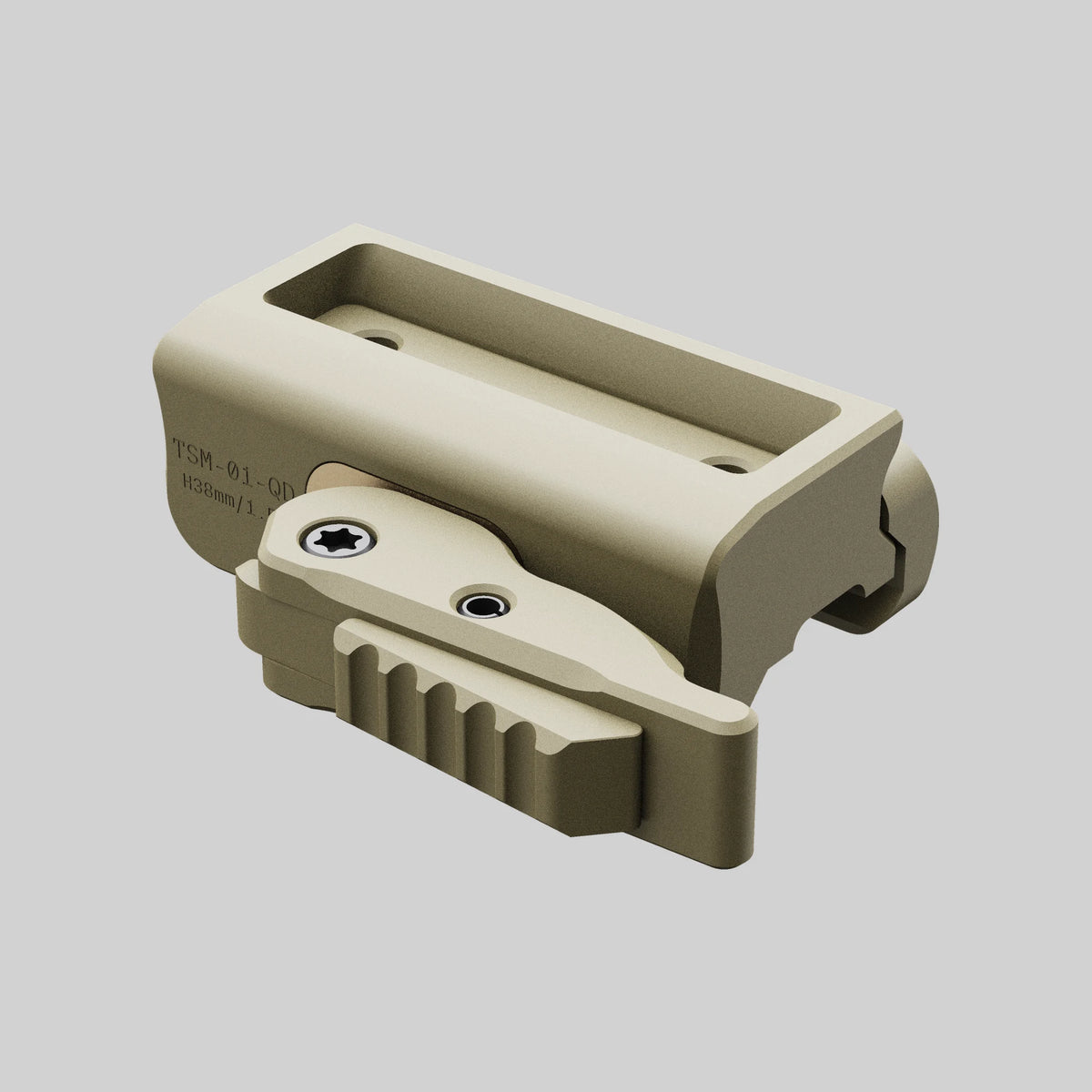

Швидкознімне кріплення DAVIKA TSM-01-QD-38H у кольорі FDE, вид три чверті

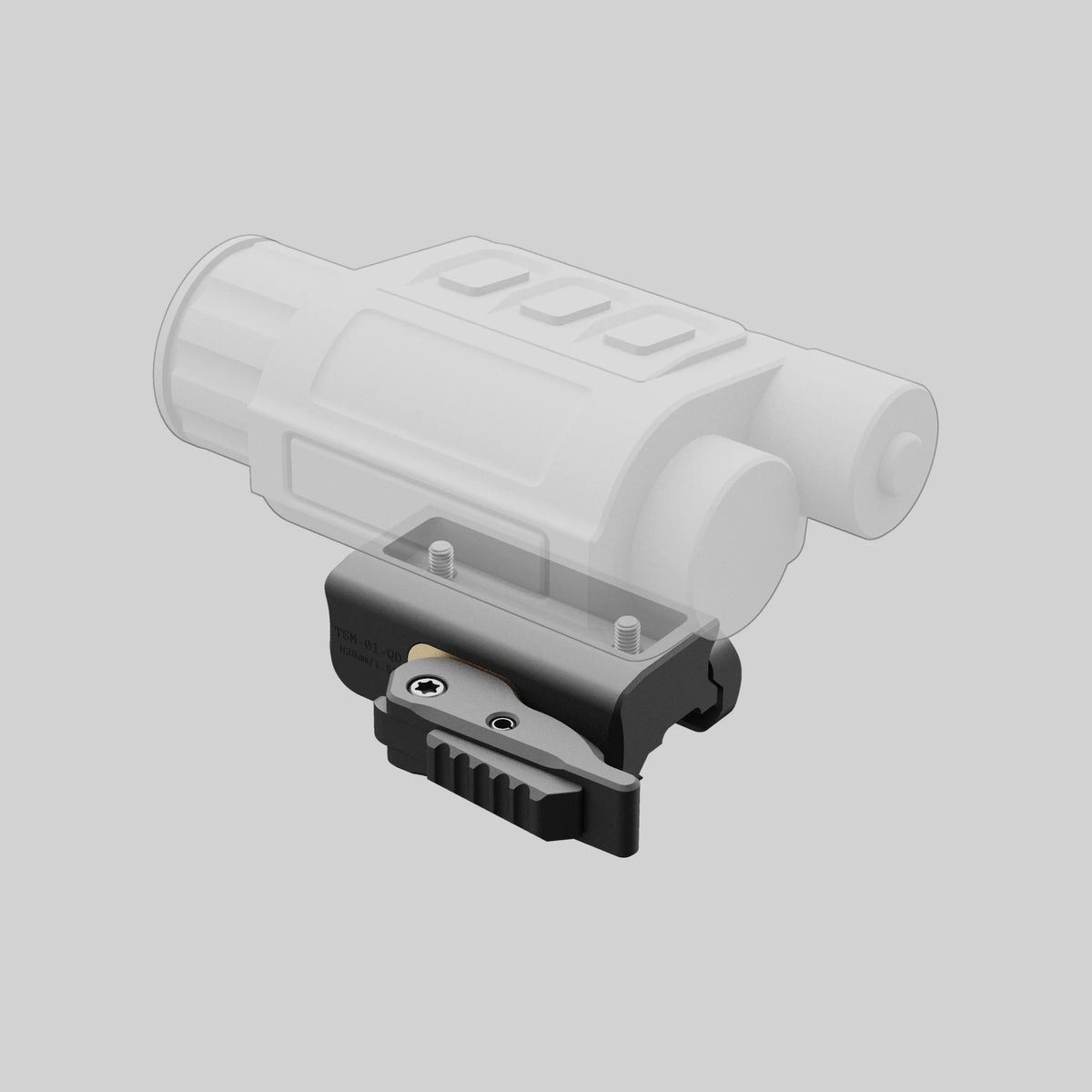

Кріплення DAVIKA TSM-01-QD-38H із тепловізійним прицілом InfiRay Rico Micro RH25

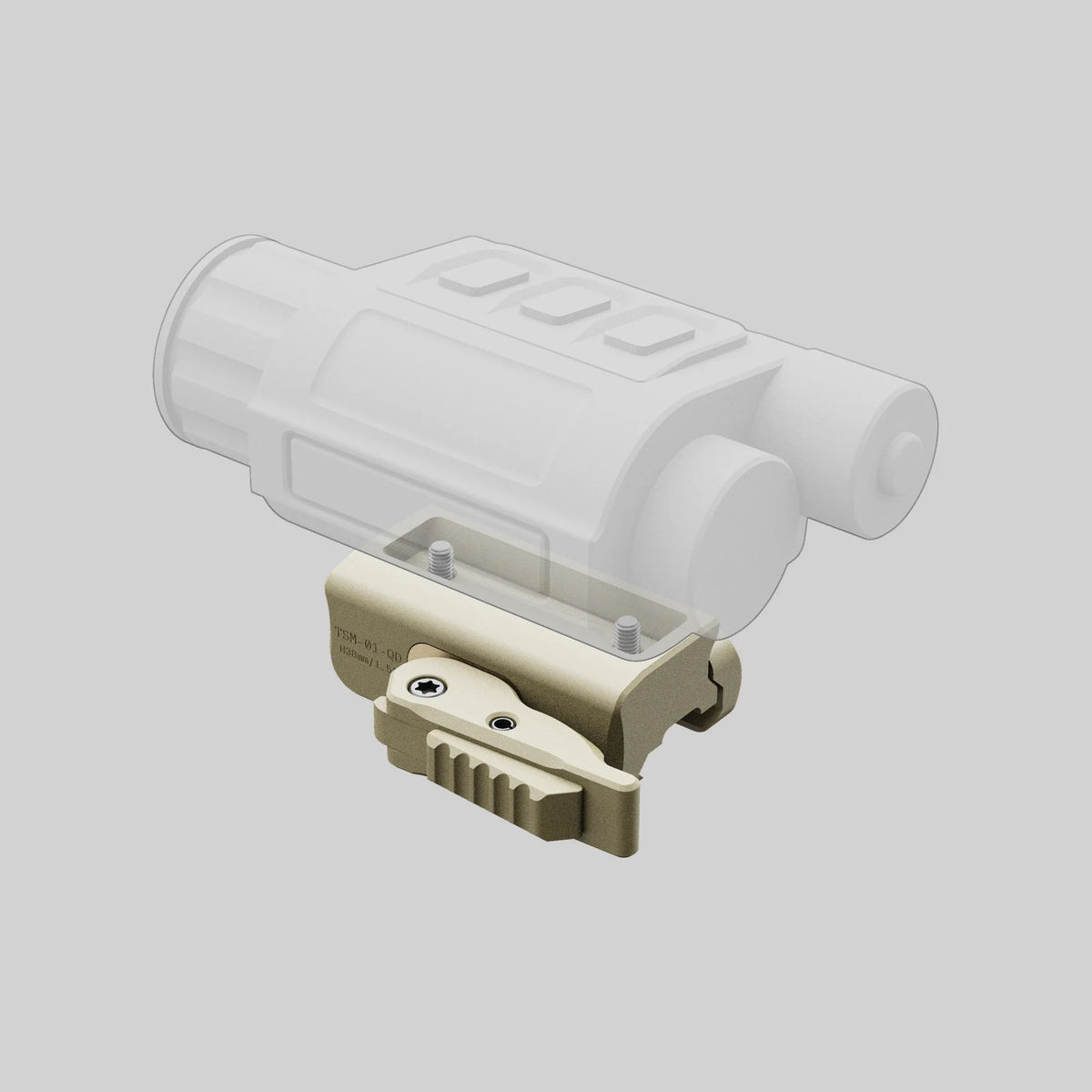

Тепловізор InfiRay Rico Micro RH25 у швидкознімному кріпленні DAVIKA TSM-01-QD-38H, колір FDE

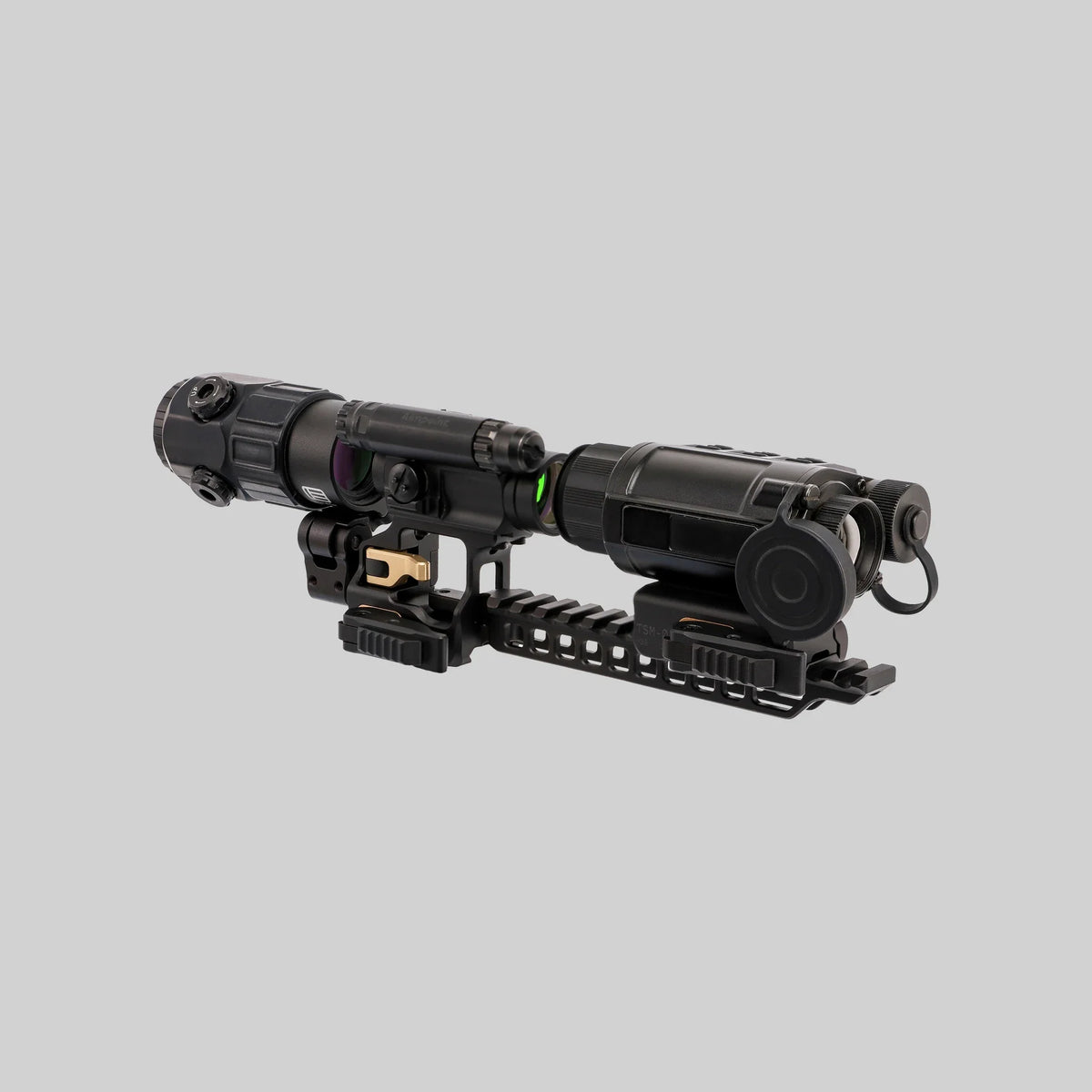

Коліматор Aimpoint CompM5 на RDM-01-QD, магніфер EOTech G45 на FTR-01-DQD і тепловізор InfiRay Rico Micro RH25 у кріпленні DAVIKA TSM-01-QD-38H на планці PR-02-SMAI-B

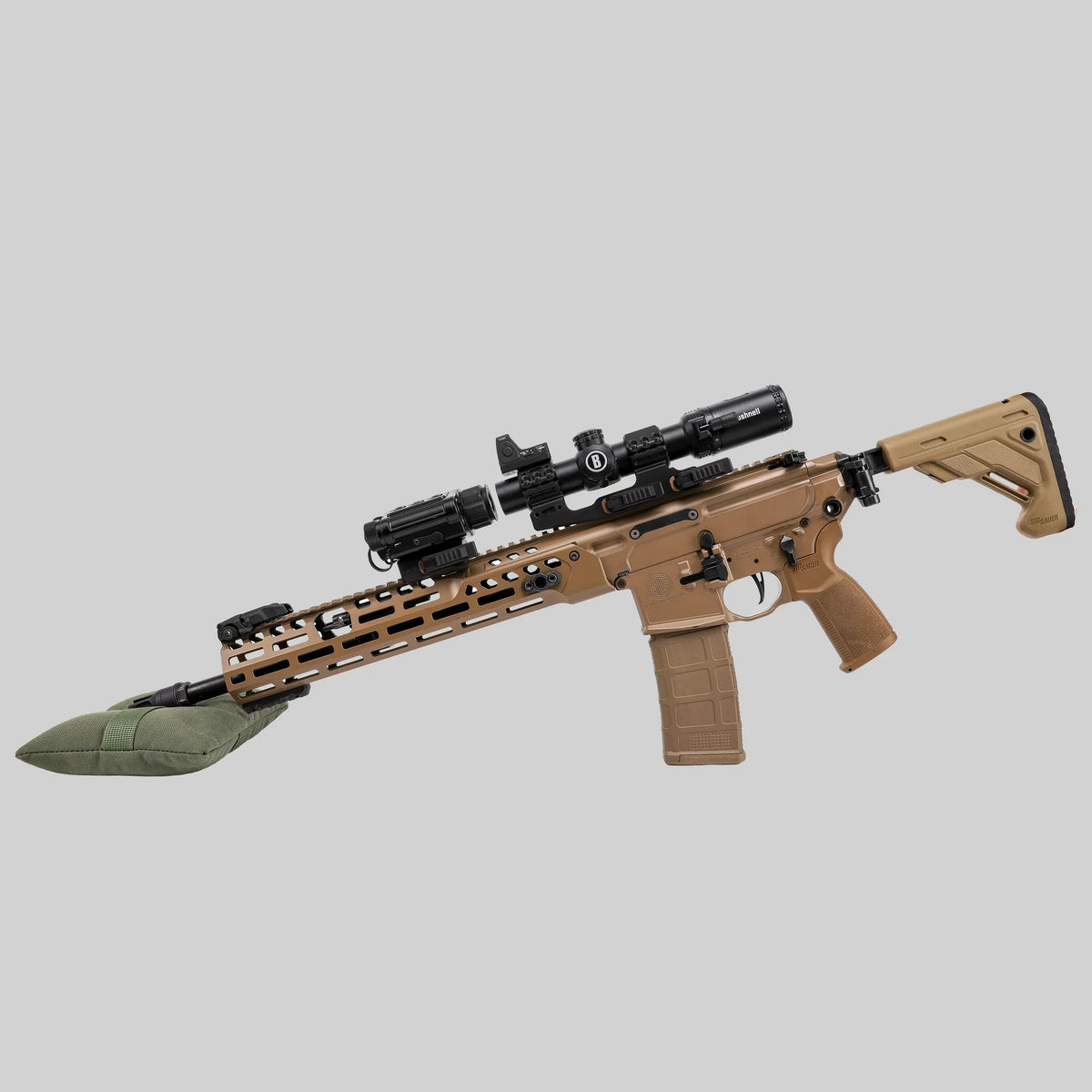

Живе фото: тепловізор InfiRay Rico Micro RH25 у кріпленні DAVIKA TSM-01-QD-38H перед прицілом Bushnell AR Optics на моноблоці MSM-04-QD

Коротко про кріплення

Іконка: встановлення без інструментів
Без інструментів

Встановлення важелем

Іконка: повернення в нуль
Повернення в нуль

Без пристрілювання

Іконка: маса виробу
96 г

Маса кріплення

Іконка: алюмінієвий сплав
7075-T6

Алюмінієвий сплав

Іконка: тверде анодування
Type III

Тверде анодування

TSM-01-QD-38H Швидкознімне кріплення 38 мм для iRay RH25 / PFN640+

6 000 ₴

TSM-01-QD-38H — це швидкознімне кріплення для тепловізійних приладів InfiRay (iRay) Rico Micro RH25 та PFN640+. Кріплення розміщує прилад на висоті оптичної осі 38 мм (1.5″) — на одній лінії з прицілами LPVO у кріпленнях MSM-02 і MSM-04-QD.

Колір
Колір: Чорний
Продукт є в наявності і готовий вирушити до вас відразу після оформлення замовлення.Замовлення, розміщені до 16:00, відправляються в той же день.
Продукт наразі на стадії виробництва і буде готовий вирушити до вас, як тільки ми отримаємо його на складі.Розміщені замовлення відправляються впродовж 7 днів після оформлення замовлення.
Працює з

Планка PR-02-SMAI-B у конфігурації H19 піднімає це кріплення до 57 мм — на вісь, на якій працюють коліматорні приціли лінійки RDM.

Способи оплати
  • Mono Pay: Швидко та безпечно. Ваша карта, Apple Pay або Google Pay.
  • При отриманні: Готівкою або карткою у відділенні «Нова Пошта» (з комісією перевізника).
  • За реквізитами: Отримайте реквізити IBAN на email.
Доставка
  • Місто відправки — Харків.
  • Замовлення, розміщені до 16:00, відправляються в той же день.
  • Доставка «Новою Поштою» по всій Україні.
  • Якщо товару немає на складі — відправка впродовж 7 днів після оформлення замовлення.
Обмін і повернення
  • Безкоштовне повернення впродовж 14 днів після відправки замовлення (за відсутності слідів експлуатації).
  • Обмін на інше кріплення — за тих самих умов.
Гарантія
  • Гарантія впродовж усього терміну експлуатації виробу (відповідно до Гарантії виробника).
  • Гарантія не покриває механічні пошкодження та наслідки самостійного доопрацювання виробу.

Коротко про кріплення

Іконка: встановлення без інструментів
Без інструментів

Встановлення важелем

Іконка: повернення в нуль
Повернення в нуль

Без пристрілювання

Іконка: маса виробу
96 г

Маса кріплення

Іконка: алюмінієвий сплав
7075-T6

Алюмінієвий сплав

Іконка: тверде анодування
Type III

Тверде анодування

Три ролі одного приладу

що для кожної потрібно

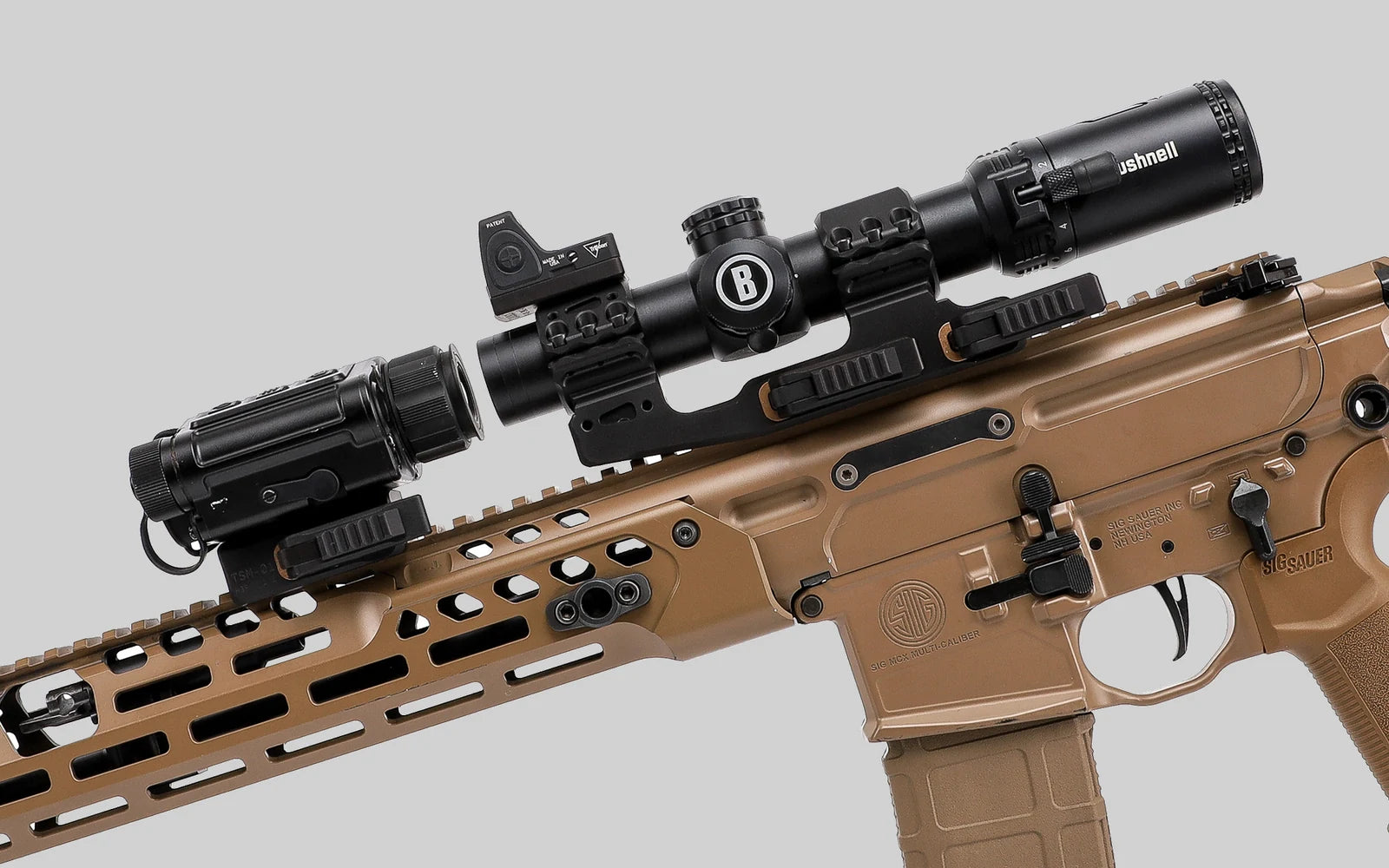

Тепловізор InfiRay Rico Micro RH25 у кріпленні TSM-01-QD-38H як насадка clip-on перед прицілом LPVO на моноблоці MSM-04-QD 1
Роль перша

Насадка перед денною оптикою

Висота 38 мм — це висота оптичної осі більшості кріплень LPVO на ринку. Прилад стає перед прицілом на одну вісь із ним, без райзерів і перехідників, і денна оптика лишається на місці.

Потрібно: тільки кріплення

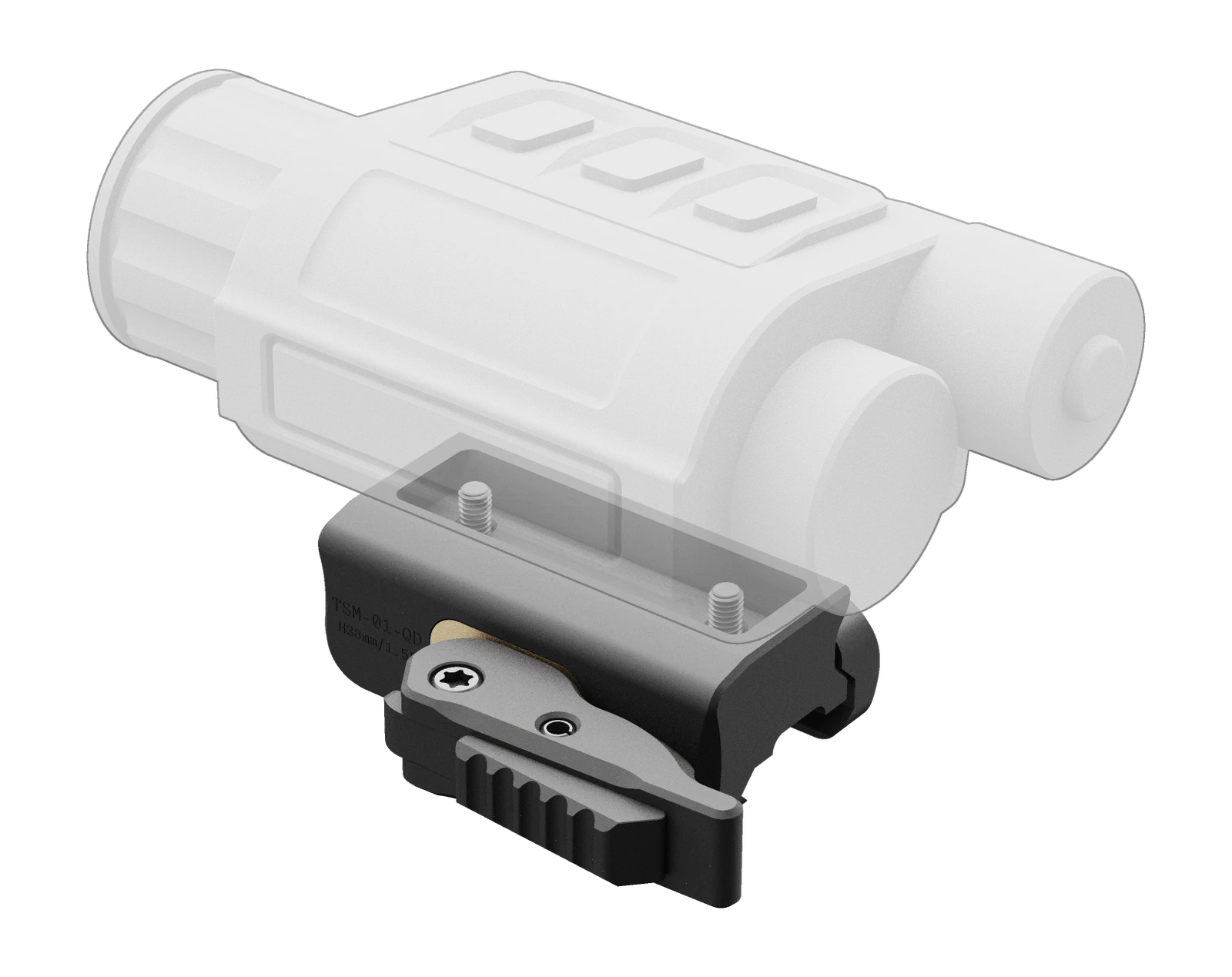

Кріплення TSM-01-QD-38H із тепловізором InfiRay Rico Micro RH25 у ролі основного прицілу 2
Роль друга

Основний приціл

Прилад у цьому кріпленні працює і як основний тепловізійний приціл — денна оптика для цього не потрібна взагалі.

Потрібно: тільки кріплення

Кріплення TSM-01-QD-38H на секції планки PR-02-SMAI-B у виконанні H19 — оптична вісь піднята до 57 мм 3
Роль третя

Насадка перед коліматором

Кріплення встановлюється на планку Пікатінні PR-02-SMAI-B, приєднану до переднього інтерфейсу SMAI-B кріплення RDM, і оптична вісь піднімається до 57 мм — на ту саму лінію, на якій працюють коліматорні приціли серії RDM і магніфер FTR.

Потрібно: секція планки PR-02-SMAI-B і кріплення RDM

Підібрати конфігураціюПланка PR-02-SMAI-BКріплення RDM

Чому це кріплення

TSM-01-QD-38H

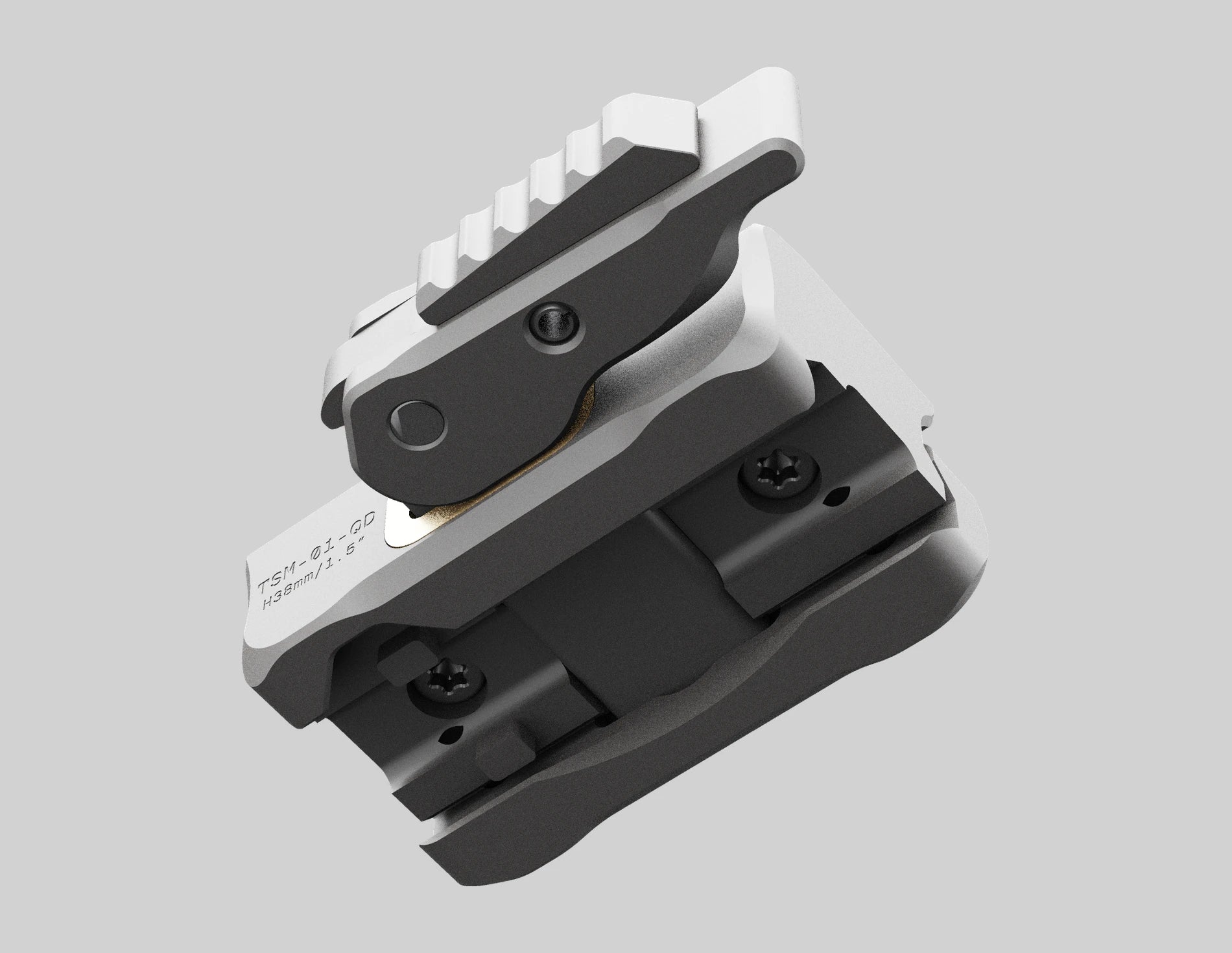

Нижня частина кріплення TSM-01-QD-38H: важіль механізму QD з кнопкою блокування та монтажна поверхня 38мм
Встановлення

Знімається і встановлюється назад без інструментів

Важіль механізму QD фіксує кріплення в робочому положенні і звільняє його для зняття. Кнопка блокування не дає важелю відкритися випадково, а зусилля затиску підстроюється під вашу планку Пікатінні натяжним гвинтом. Інструмент потрібен один раз — прикрутити прилад до кріплення двома гвинтами M4×8.

Характеристики

Технічні характеристики

Прилад
InfiRay (iRay) Rico Micro RH25
InfiRay (iRay) PFN640+

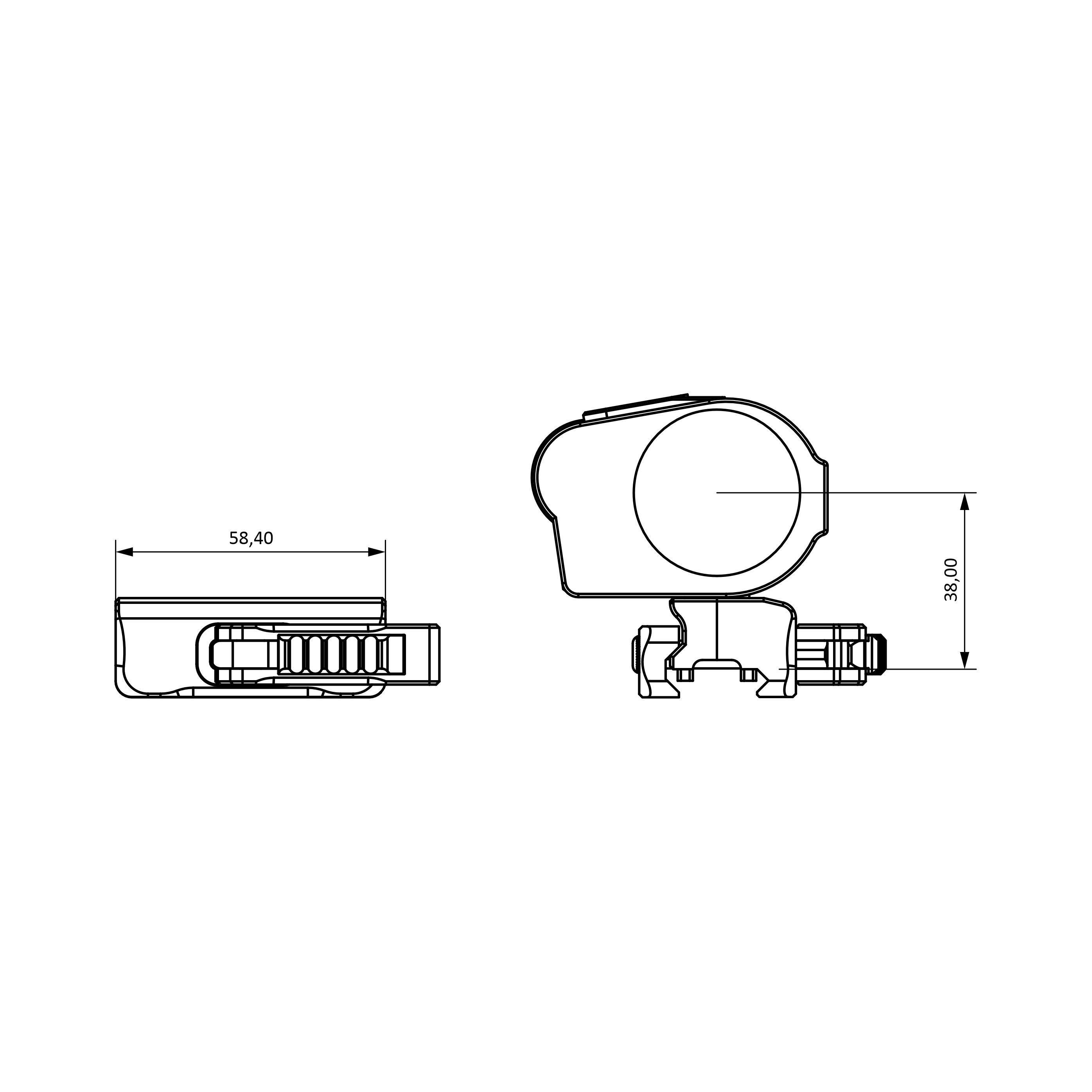

Висота оптичної осі
38 мм (1.5″)
База встановлення
Пікатінні
Кріплення аксесуарів
Немає
Гвинти для прицілу
M4x8 (2 шт.), нержавіюча сталь
Матеріал
Алюміній 7075-T6
Покриття
MIL-A-8625 Type III, тверде анодування
Маса
96 г
Кольори
Чорний / FDE
Платформи
AR-15 · AR-10 / SR-25

Висота оптичної осі міряється від поверхні планки Пікатінні до центру окуляра.

Повторюваність

Повернення
в нуль

Тепловізор знімають зі зброї частіше за будь-яку іншу оптику: його бережуть, заряджають, беруть у руку як монокуляр. Кріплення TSM встановлюється на планку Пікатінні в те саме положення — повторно пристрілюватися після зняття не треба. Це закладено в геометрію монтажної поверхні.

Знятий прилад працює оглядовим монокуляром, а повернення на зброю відновлює нуль.

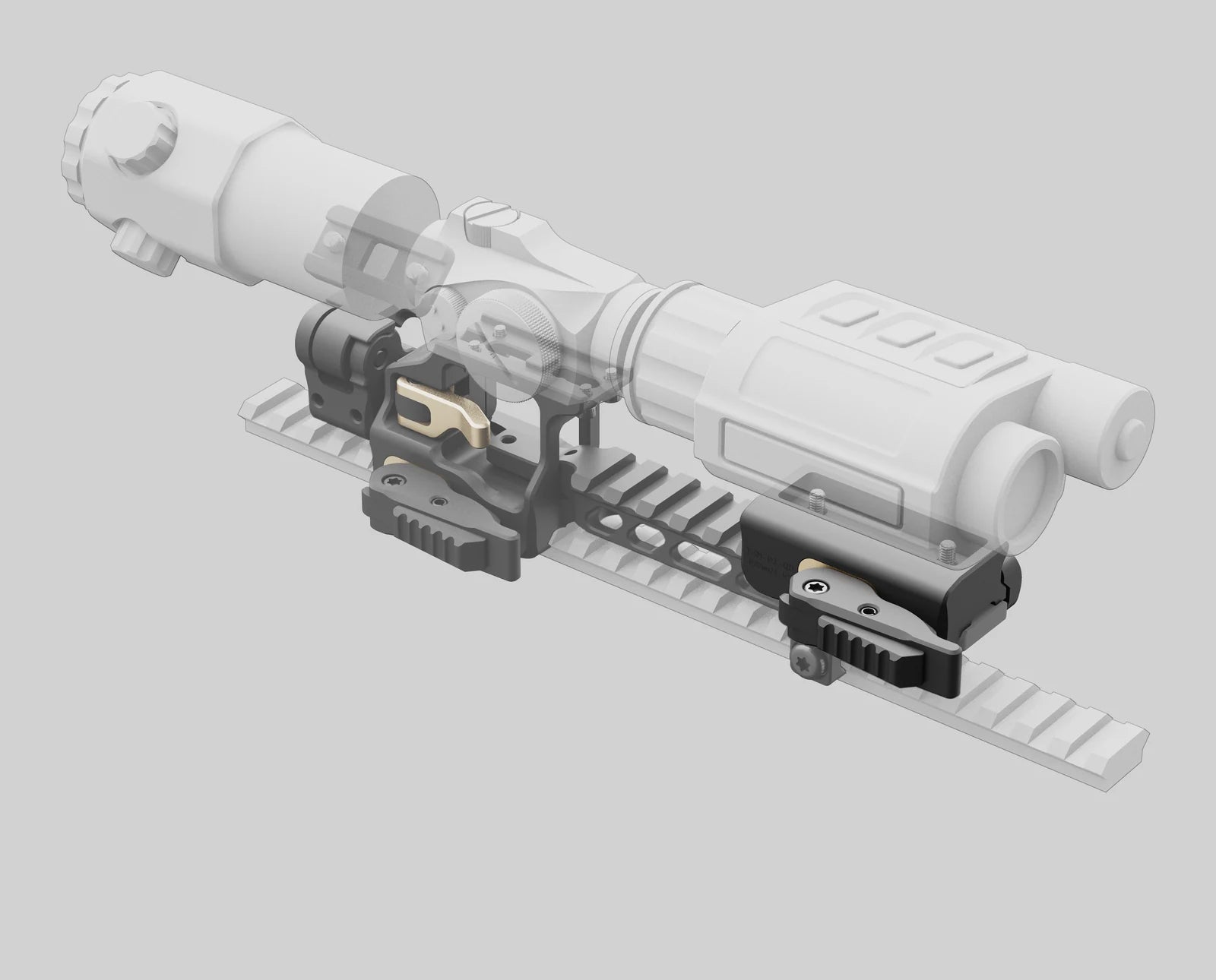

Тепловізор InfiRay на кріпленні TSM-01-QD-38H перед коліматором Aimpoint Micro і магніфером EOTech на планці PR-02-SMAI-B H19
Система

Одна оптична вісь на всю систему

Кріплення для коліматорних прицілів RDM, магніферів FTR і тепловізорів TSM зведені до спільної висоти оптичної осі. Прилади від різних виробників можуть працювати разом, на одній висоті, з максимальною ефективністю.

Кріплення RDMКріплення FTRПланка PR-02-SMAI-B

Опис, сумісність і встановлення

Про кріплення

TSM-01-QD-38H — це швидкознімне кріплення для тепловізійних приладів InfiRay (iRay) Rico Micro RH25 та PFN640+, яке знімається зі зброї та повертається на неї без інструментів. Висота оптичної осі — 38 мм (1.5″).

Висота 38 мм розрахована передусім на роботу приладу як тепловізійної насадки clip-on перед LPVO: прилад стає на одну вісь із прицілом без додаткових райзерів і перехідників. На секції планки Пікатінні PR-02-SMAI-B у конфігурації H19, приєднаній до переднього інтерфейсу SMAI-B кріплення RDM, кріплення піднімається до 57 мм (2.25″) — на вісь, на якій працюють коліматорні приціли серії RDM.

Прилад у цьому кріпленні працює і як основний тепловізійний приціл. Важіль швидкознімного механізму має кнопку блокування, яка не дає йому відкритися випадково. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Кріплення розраховане на платформи AR-15, AR-10 і SR-25.

Сумісність

Кріплення підбирається за приладом: TSM-01-QD-38H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-38H — під Delta Optical Scout 25. Універсального кріплення в серії немає.

Платформи

AR-15
AR-10 / SR-25

Встановлення
Порядок дій

Перш ніж встановлювати TSM на планку Пікатінні, переконайтеся, що механізм QD належно відрегульований, як описано в розділі «Регулювання швидкознімного механізму».

  1. За допомогою гвинтів M4x8 (2 шт.) прикрутіть приціл до кріплення: спочатку до зусилля «затягнуто від руки», а потім ще на 1/8–1/4 оберту до повного затягування.
  2. Встановіть TSM на планку Пікатінні, відкривши, розмістивши та закривши важіль механізму QD, як описано в розділі «Регулювання швидкознімного механізму».

Максимальне зусилля затягування гвинтів становить 25 in-lbs або 3,0 Н·м.

ВАЖЛИВО: Завжди дотримуйтесь рекомендацій виробника тепловізійного приладу щодо його встановлення.

Регулювання швидкознімного механізму

Швидкознімний механізм (QD) попередньо налаштовано на виробництві під стандартизовану планку Пікатінні (STANAG 4694). Проте через допустимі відхилення в розмірах планок, механізм може потребувати додаткового регулювання перед використанням. Налаштування здійснюється за допомогою натяжного гвинта.

Регулювання зусилля швидкознімного механізму:

  1. Відкрийте важіль швидкознімного механізму.
  2. Очистіть планку Пікатінні.
  3. Встановіть кріплення TSM на планку Пікатінні до повного контакту (притискна планка має розташовуватися з лівого боку).
  4. Постійно утримуючи (притискаючи) кріплення у напрямку донизу та вперед, закрийте важіль швидкознімного механізму:
  • Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля QD.
  • Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля QD.
  • Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля QD.

За умови правильного регулювання кріплення буде надійно фіксуватися на планці Пікатінні та забезпечувати високу повторюваність встановлення (за умови відповідності планки Пікатінні стандарту).

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля QD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Для надійної та довговічної роботи швидкознімного механізму кріплення оснащене спеціальною пластиною ковзання, яка забезпечує легкий хід важеля. Пластина є витратним елементом і підлягає заміні в разі суттєвого зносу.

Часті питання

Чи підійде це кріплення до мого приладу?

Кріплення підбирається за приладом, а не за брендом. TSM-01-QD-38H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-38H — під Delta Optical Scout 25. Універсального кріплення в серії немає; порівняльна таблиця вище показує, який прилад на яке кріплення стає.

38 мм чи 57 мм — що вибрати?

Висота 38 мм ставить прилад на оптичну вісь LPVO: тепловізор працює насадкою clip-on перед денною оптикою. Висота 57 мм розрахована передусім на роботу приладу основним прицілом і має передній інтерфейс DQD під додатковий коліматорний приціл. На 38 мм інтерфейсу DQD немає.

Чи можна підняти 38 мм до 57 мм?

Так. На секції планки Пікатінні PR-02-SMAI-B у конфігурації H19, приєднаній до переднього інтерфейсу SMAI-B кріплення RDM, кріплення піднімається до 57 мм (2.25″) — на вісь, на якій працюють коліматорні приціли серії RDM.

Чи потрібен інструмент для встановлення?

Для встановлення кріплення на планку Пікатінні — ні, механізм QD працює важелем. Інструмент потрібен один раз, щоб прикрутити прилад до кріплення: TSM-01-QD-38H — гвинти M4x8 (2 шт.), TSM-02-QD-38H — M5x8 (2 шт.). Максимальне зусилля затягування — 25 in-lbs або 3,0 Н·м.

Чи зіб’ється нуль після зняття кріплення?

Ні. Монтажна поверхня має прецизійне центральне поздовжнє фрезерування — контакт із планкою Пікатінні йде вздовж двох вузьких паралельних ліній, що мінімізує вплив мікронерівностей планки. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Чи може важіль відкритися сам?

Важіль механізму QD має кнопку блокування, що запобігає випадковому відкриттю. Зусилля затиску попередньо налаштоване на виробництві під планку за стандартом STANAG 4694 і за потреби регулюється натяжним гвинтом — процедура описана у вкладці «Характеристики та встановлення».

38 чи 57 мм

та сама серія, інша висота
Розвилка

Висота оптичної осі

Обидві моделі мають однаковий посадковий профіль приладу. Різниця — наскільки прилад піднятий над планкою Пікатінні.

38насадка перед оптичним прицілом
57прилад сам є прицілом, можна додати коліматор
Кріплення TSM-01-QD-57H із тепловізійним прицілом InfiRay Rico Micro RH25 у ролі основного прицілу
Інша висота

TSM-01-QD-57H

Беріть 57 мм, якщо тепловізор буде основним прицілом або до нього треба додати коліматор: у передній частині кріплення є інтерфейс DQD під адаптер із коліматорним прицілом під кутом 37°.
