Як встановити ПНБ на зброю: PVS-14 перед прицілом або за коліматором

Прилад нічного бачення не закріплений за однією платформою. Протягом одного завдання PVS-14 може бути в підсумку, потім на шоломі — для орієнтування та ідентифікації цілі, а потім на зброї. Тому кріплення на зброю має не прив’язувати прилад до неї, а давати йому точку входу в прицільний комплекс: прилад знімається однією рукою й повертається назад без пристрілювання.

Нижче — що для цього потрібно, де саме на зброї стоїть ПНБ, яка висота оптичної осі вам потрібна і як нуль зберігається після кожного зняття.

Що потрібно, щоб поставити PVS-14 на планку Пікатінні

Два елементи: адаптер на приладі й кріплення на зброї.

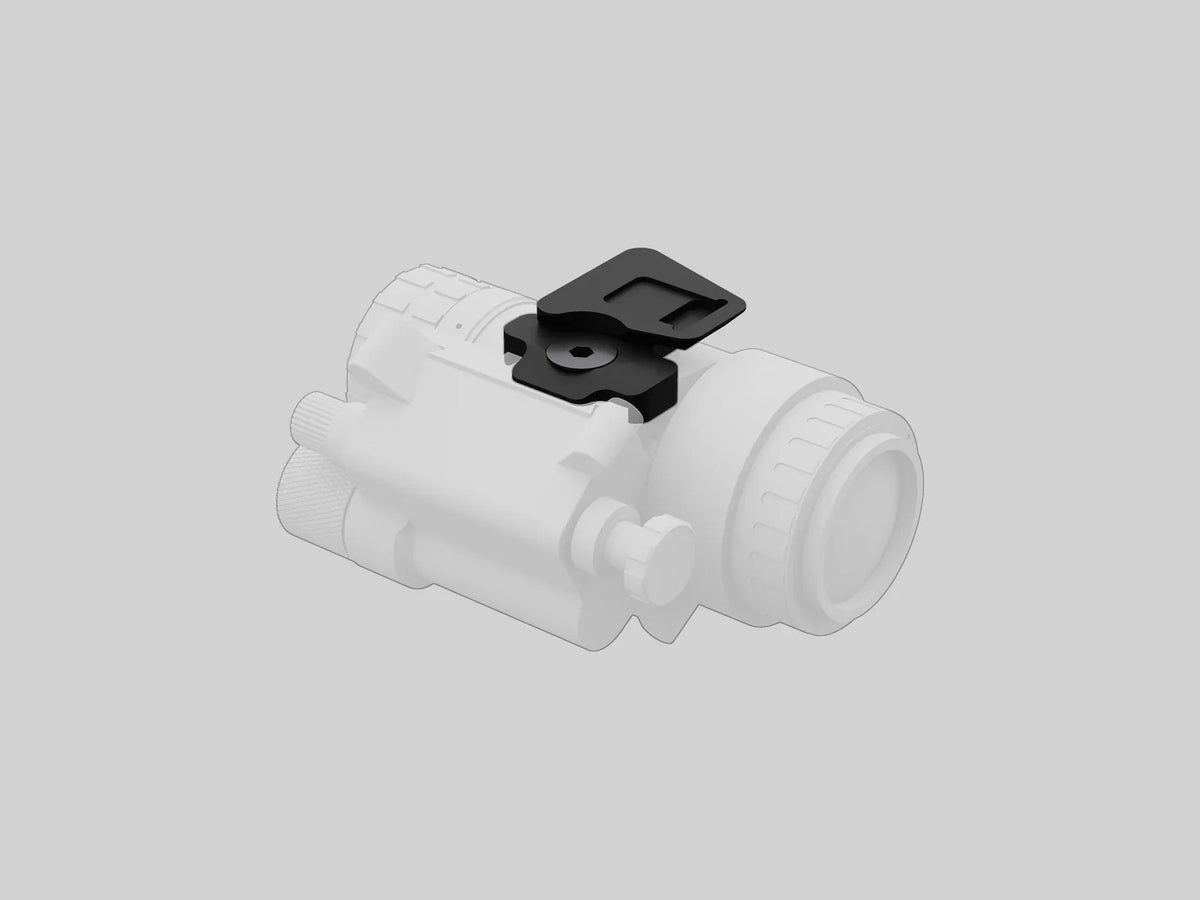

• Адаптер FP-06-DQM прикручується до корпусу PVS-14 гвинтом 1/4″-20 UNC і лишається на ньому постійно. Він дає приладу інтерфейс Dovetail QM — «черевик», яким прилад стає в кріплення.
• Кріплення серії DQM стоїть на планці Пікатінні й має зверху гніздо Dovetail QM. Прилад із адаптером входить у нього й фіксується автоматично, а для зняття достатньо натиснути кнопку-фіксатор.

Той самий адаптер відкриває приладу й інші платформи: з ним PVS-14 стає не лише в кріплення DQM, а й у сторонні кріплення, зроблені за стандартом Wilcox, — зокрема в кріплення на шоломі. Відсутність люфту й точність посадки гарантуються з кріпленнями DQM.

Дві схеми на зброї: перед прицілом або за коліматором

ПНБ можна поставити на зброю двома способами, і вони по-різному працюють для стрільця.

Перед основним прицілом

Прилад стоїть попереду LPVO або коліматорного прицілу, і прицілювання йде крізь нього. Щоб повернути пряме прицілювання, прилад знімається однією рукою, а у відкидному кріпленні DQM-01-FTR — відкидається вправо одним рухом, не залишаючи кріплення.

За коліматорним прицілом

Прилад стоїть позаду коліматорного прицілу. Ця схема відтворює природне спостереження крізь ПНБ — звичне для роботи з приладом на шоломі — й усуває складнощі синхронізації ока, приладу та коліматора, особливо в положенні лежачи. Оптична вісь при цьому зафіксована кріпленнями, а не вирівнюється щоразу.

Яка висота оптичної осі вам потрібна

Висота міряється від поверхні планки Пікатінні до оптичної осі приладу. Її задає пара «кріплення + адаптер», і обирається вона під ваш основний приціл.

• 38 мм (1.5″) — виконання адаптера для роботи з LPVO. Це висота оптичної осі більшості кріплень LPVO на ринку і моноблоків MSM-02 і MSM-04-QD у виконанні 38 мм: прилад і приціл працюють в одній оптичній осі, без райзерів і перехідників.
• 43 мм — виконання адаптера для роботи з коліматорним прицілом EOTech EXPS: прилад стоїть співвісно з прицілом у його заводському кріпленні. Саме це виконання на кадрах вище.
• 57 мм (2.25″) — робоча вісь коліматорних прицілів серії RDM. Щоб вийти на неї, кріплення DQM з адаптером 38 мм ставиться на планку PR-02-SMAI-B у конфігурації H19S14, приєднану до переднього інтерфейсу SMAI-B кріплення RDM.

Кріплення при цьому одне й те саме: між висотами змінюється лише виконання адаптера.

Зняти чи відкинути

У серії DQM дві конфігурації зі спільною базою й спільним інтерфейсом Dovetail QM. Різниця — у тому, як звільняється оптична вісь.

• Фіксована конфігурація DQM-01. База прикручується до планки гвинтами; щоб звільнити вісь, прилад від’єднується від інтерфейсу однією рукою. Найлегше й найкомпактніше рішення серії.
• Відкидна конфігурація DQM-01-FTR. Зберігає можливість зняти прилад однією рукою і додає другий, швидший шлях: механізм відкидає прилад вправо на 90° одним рухом і так само повертає назад. Опір при відкиданні підвищений, тому контакт зі спорядженням прилад не відкине, а при поверненні — знижений, тому повернення лишається швидким.

Якщо ПНБ більшу частину часу на зброї, а перехід між роботою крізь прилад і прямим прицілюванням повторюється постійно, відкидання економить час на кожному циклі.

Чому нуль не збивається

Від зброї до приладу в цій схемі два з’єднання, і повторюваність має забезпечуватися в кожному окремо.

• Кріплення — планка Пікатінні. Опорна площина має поздовжнє центральне фрезерування, тож кріплення торкається планки двома вузькими паралельними лініями, а не всією шириною. Нерівності й допуски планки перестають визначати положення кріплення. Упор віддачі виконано за тим самим принципом.
• Адаптер — інтерфейс Dovetail QM. Гніздо кріплення й адаптери FP-XX-DQM проєктуються й виготовляються як пара: у з’єднанні не лишається люфту, і після кожного зняття прилад займає ту саму позицію.

У DQM-01-FTR те саме при поверненні з відкинутого положення дає система індексування: у відкидній частині шип, в основі — паз, і при поверненні вони входять одне в одне. Разом виходить повний ланцюг «планка — кріплення — адаптер — прилад», і нуль зберігається незалежно від того, яке з’єднання було розімкнуто.

Встановлення по кроках

1. Прикрутіть адаптер FP-06-DQM до приладу гвинтом 1/4″-20 UNC: спочатку до зусилля «затягнуто від руки», а потім ще на 1/8–1/4 оберту. Завжди дотримуйтесь рекомендацій виробника приладу щодо його встановлення.
2. Встановіть кріплення DQM на планку Пікатінні до повного контакту — притискна планка має розташовуватися з лівого боку.
3. Постійно притискаючи кріплення донизу та вперед, прикрутіть притискну планку гвинтами M5×35: спочатку злегка, а потім динамометричним ключем до 45 in-lbs (5,0 Н·м).
4. Встановіть прилад з адаптером у верхній інтерфейс Dovetail QM до автоматичної фіксації. Щоб зняти прилад, натисніть кнопку-фіксатор.

Матеріали

Кріплення й адаптери виготовляються на верстатах з ЧПК з авіаційного алюмінієвого сплаву 7075-T6 і мають тверде анодування MIL-A-8625 Type III. Гвинти — з нержавіючої сталі з темним антибліковим покриттям. Робочий діапазон температур кріплень DQM — від −40 °C до +60 °C, його перевірено в кліматичній камері.

Часті питання

Чи можна поставити PVS-14 у кріплення DQM без адаптера?
Ні. Прилад приєднується до кріплення через адаптер FP-06-DQM: він прикручується до корпусу один раз і лишається на ньому.

Чи стане прилад із цим адаптером на шолом?
Так — у кріплення, зроблені за стандартом Wilcox. Відсутність люфту й точність посадки гарантуються з кріпленнями DQM.

38 чи 43 мм?
38 мм — якщо основний приціл LPVO або моноблок MSM у виконанні 38 мм. 43 мм — якщо основний приціл EOTech EXPS у заводському кріпленні. Для коліматорів серії RDM на висоті 57 мм — 38 мм плюс планка PR-02-SMAI-B.

Чи треба пристрілюватися після кожного зняття?
Ні. Посадкове місце кріплення й адаптер виготовлені як пара, з жорсткими допусками, тому прилад повертається в те саме положення після кожного циклу зняття та встановлення.

Що далі

Для PVS-14 почніть з адаптера FP-06-DQM у потрібній висоті, а кріплення оберіть у серії кріплень Dovetail на Пікатінні DQM. Не впевнені у виборі — напишіть нам модель приладу, основний приціл і платформу, і ми підберемо конфігурацію під вашу задачу.
