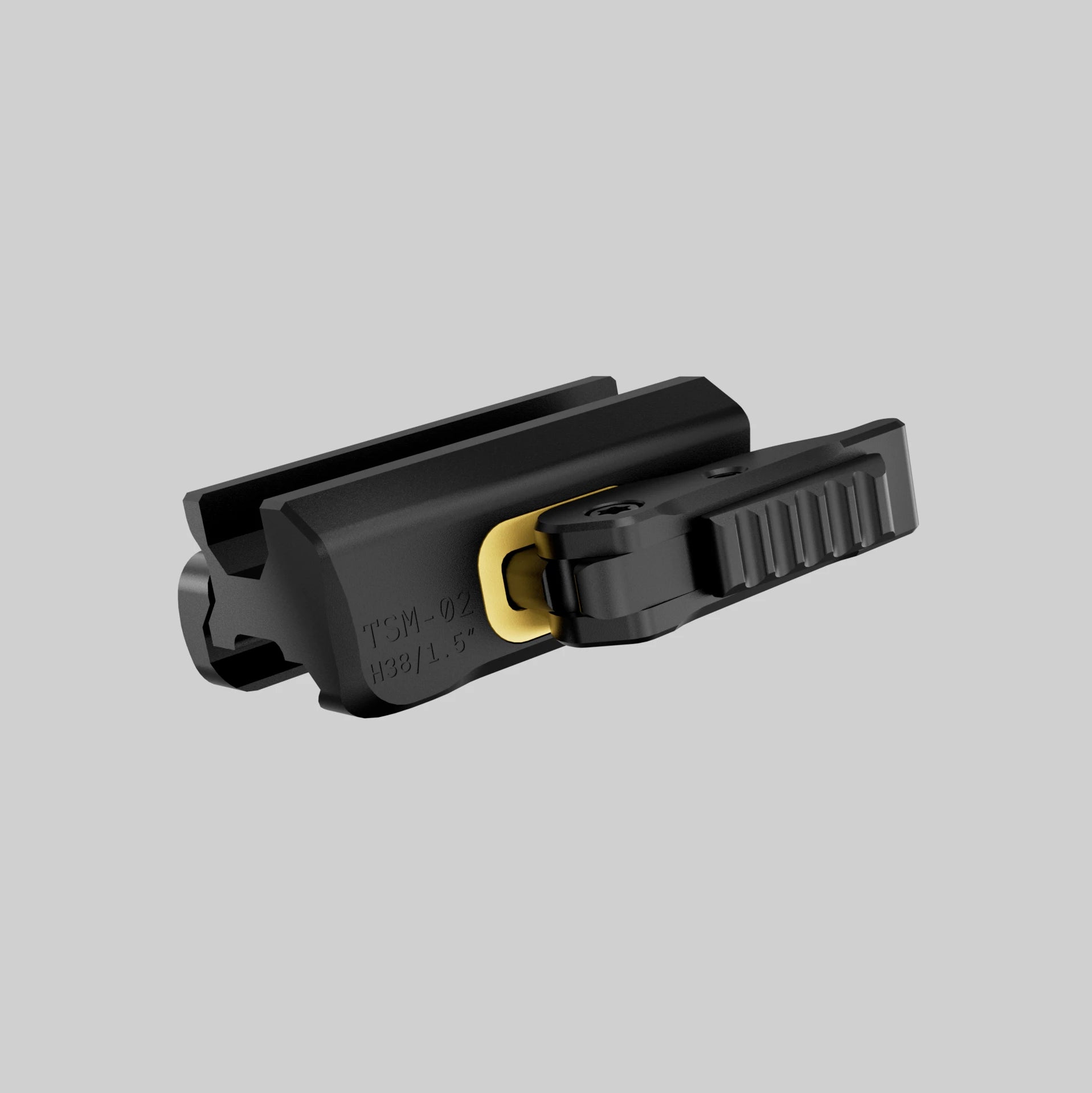

Швидкознімне кріплення DAVIKA TSM-02-QD-38H у чорному кольорі, вид три чверті

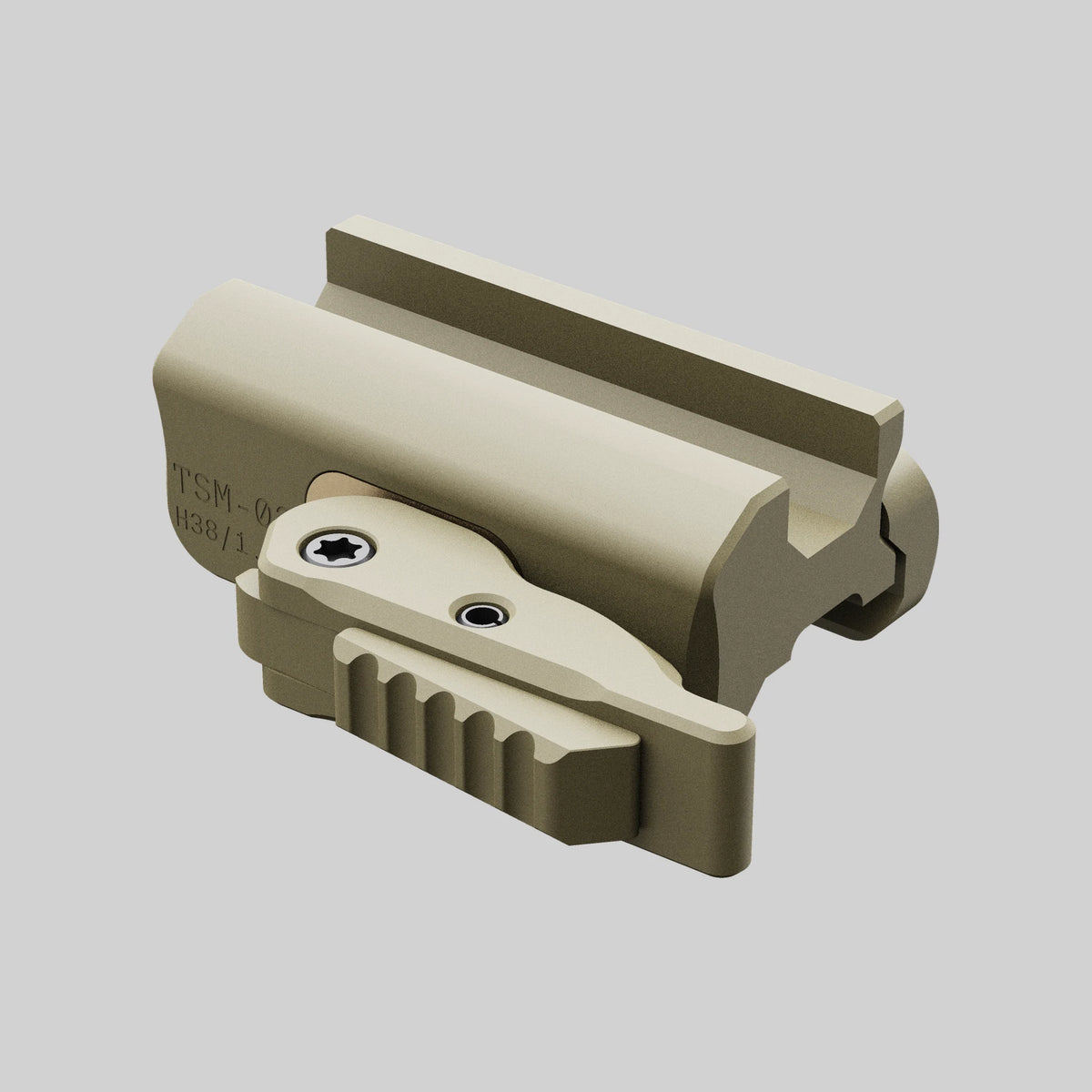

Швидкознімне кріплення DAVIKA TSM-02-QD-38H у кольорі FDE, вид три чверті

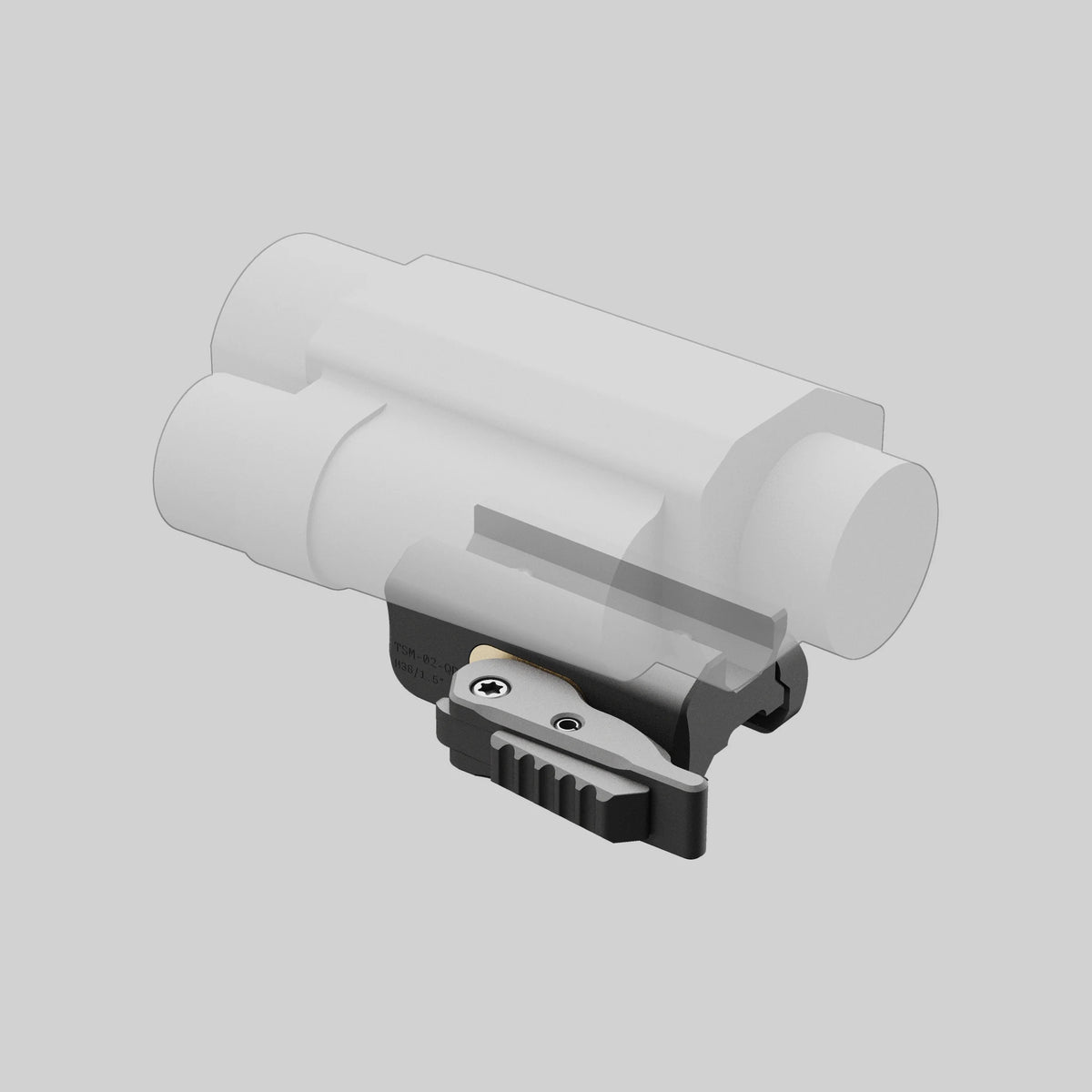

Кріплення DAVIKA TSM-02-QD-38H із тепловізійним прицілом Delta Optical Scout 25

Коротко про кріплення

Без інструментів

Встановлення важелем

Повернення в нуль

Без пристрілювання

95 г

Маса кріплення

7075-T6

Алюмінієвий сплав

Type III

Тверде анодування

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

6 000 ₴

TSM-02-QD-38H — це швидкознімне кріплення для тепловізійного приладу Delta Scout 25. Кріплення розміщує прилад на висоті оптичної осі 38 мм (1.5″) — на одній лінії з прицілами LPVO у кріпленнях MSM-02 і MSM-04-QD.

Колір: Чорний

ЧорнийЧорний
FDEFDE

Варіанти товару

Продукт є в наявності і готовий вирушити до вас відразу після оформлення замовлення.Замовлення, розміщені до 16:00, відправляються в той же день.

Продукт наразі на стадії виробництва і буде готовий вирушити до вас, як тільки ми отримаємо його на складі.Розміщені замовлення відправляються впродовж 7 днів після оформлення замовлення.

Працює з

PR-02 Планка Пікатінні SMAI RDM

4 000 ₴

Планка PR-02-SMAI-B у конфігурації H19 піднімає це кріплення до 57 мм — на вісь, на якій працюють коліматорні приціли лінійки RDM.

Поділитись:

Поділитись

Способи оплати

Mono Pay: Швидко та безпечно. Ваша карта, Apple Pay або Google Pay.
При отриманні: Готівкою або карткою у відділенні «Нова Пошта» (з комісією перевізника).
За реквізитами: Отримайте реквізити IBAN на email.

Доставка

Місто відправки — Харків.
Замовлення, розміщені до 16:00, відправляються в той же день.
Доставка «Новою Поштою» по всій Україні.
Якщо товару немає на складі — відправка впродовж 7 днів після оформлення замовлення.

Обмін і повернення

Безкоштовне повернення впродовж 14 днів після відправки замовлення (за відсутності слідів експлуатації).
Обмін на інше кріплення — за тих самих умов.

Гарантія

Гарантія впродовж усього терміну експлуатації виробу (відповідно до Гарантії виробника).
Гарантія не покриває механічні пошкодження та наслідки самостійного доопрацювання виробу.

Коротко про кріплення

Без інструментів

Встановлення важелем

Повернення в нуль

Без пристрілювання

95 г

Маса кріплення

7075-T6

Алюмінієвий сплав

Type III

Тверде анодування

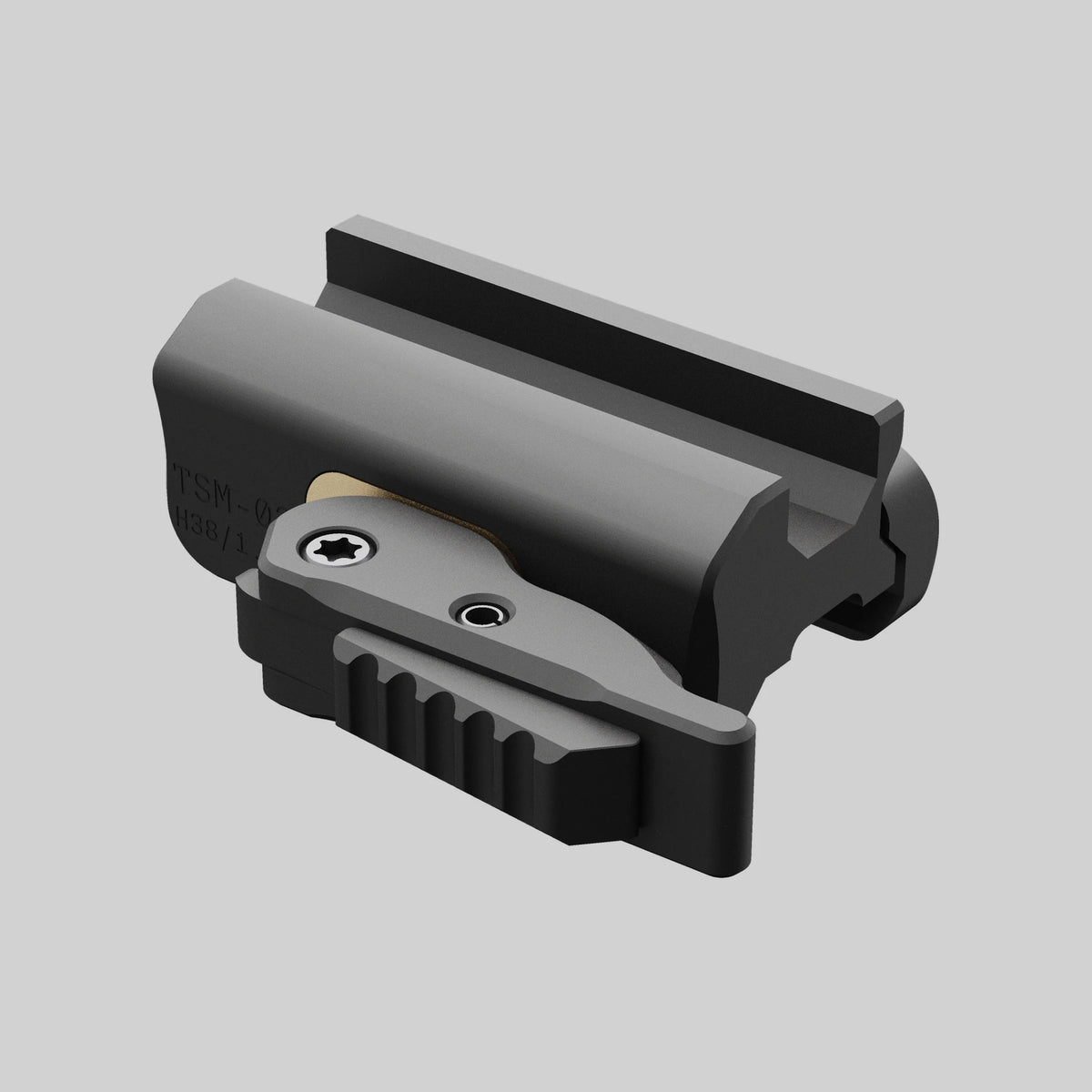

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

Чорний

6 000 ₴

Чому саме 38 мм

Одна вісь із LPVO

Висота 38 мм ставить прилад на оптичну вісь змінно-кратного прицілу: тепловізор працює як насадка clip-on перед денною оптикою, без райзерів і перехідників.

Без інструментів

Кріплення знімається зі зброї й повертається на неї важелем швидкознімного механізму. Кнопка блокування не дає важелю відкритися випадково.

Повернення в нуль

Прецизійне центральне фрезерування монтажної поверхні дає контакт із планкою по двох вузьких паралельних лініях. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

7075-T6 і Type III

Авіаційний алюмінієвий сплав, тверде анодування MIL-A-8625 Type III, гвинти з нержавіючої сталі з темним антибліковим покриттям.

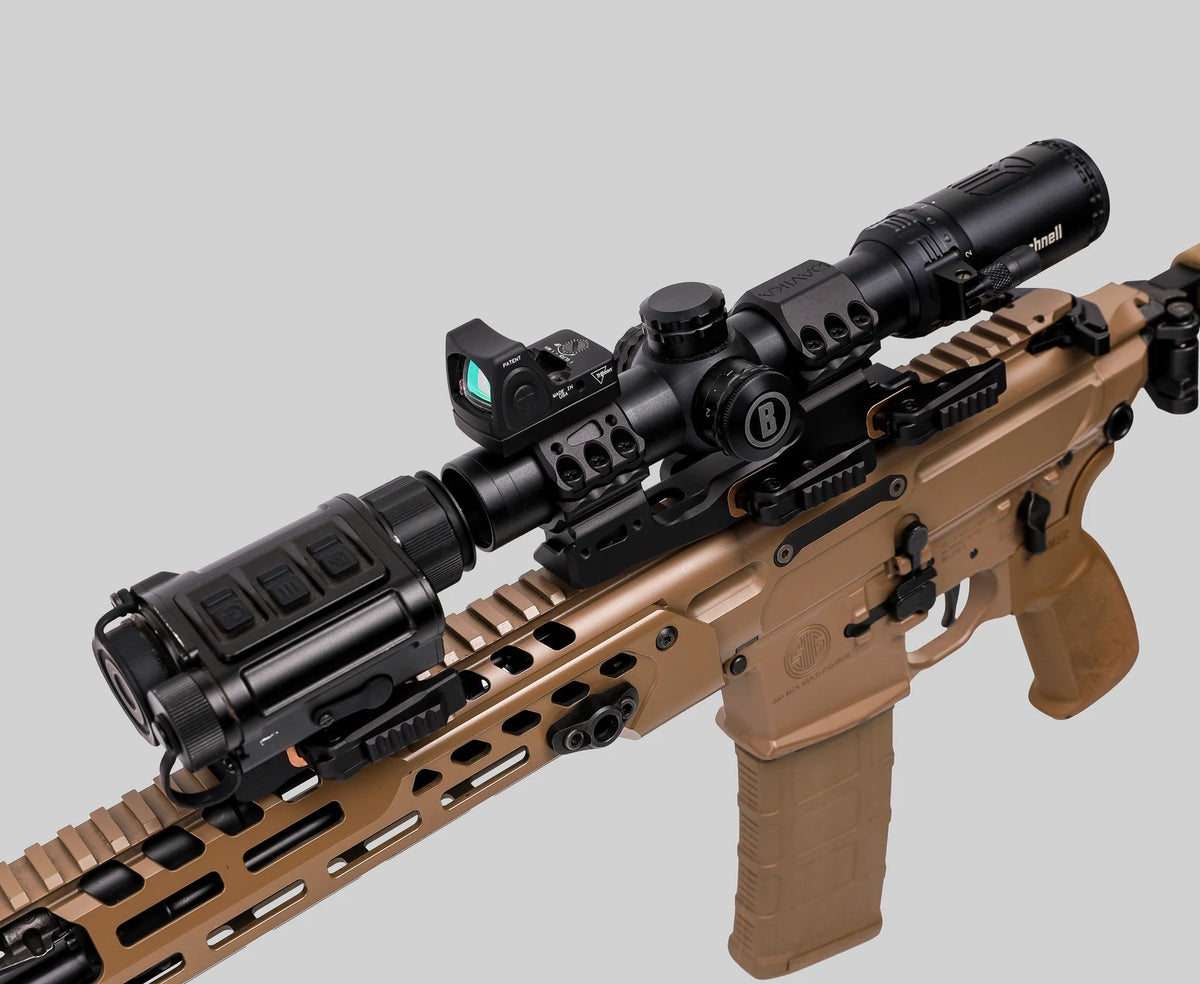

Тепловізор Delta Optical Scout 25 у кріпленні DAVIKA TSM-02-QD-38H перед прицілом Bushnell AR Optics на моноблоці MSM-04-QD

Насадка перед денною оптикою

Денна оптика лишається на зброї й не розбирається: тепловізор просто стає перед нею на тій самій оптичній осі. Пристрілювати приціл заново не треба, а повернення до денного каналу — питання одного важеля.

У кадрі Delta Optical Scout 25 стоїть у кріпленні TSM-02-QD-38H перед прицілом Bushnell AR Optics на моноблоці MSM-04-QD, збоку — офсетний коліматор Trijicon RMR.

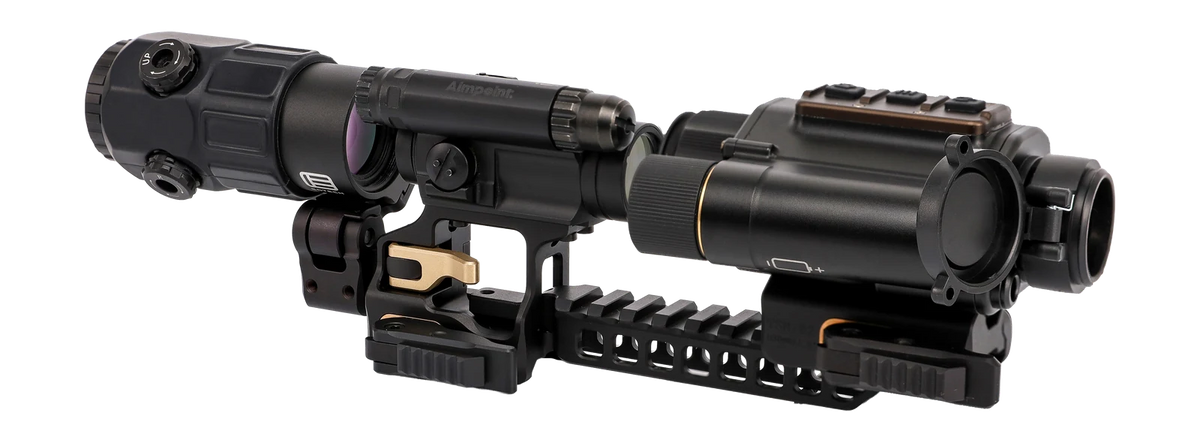

Коліматор Aimpoint CompM5 на RDM-01-QD, магніфер EOTech G45 на FTR-01-DQD і тепловізор Delta Optical Scout 25 у кріпленні DAVIKA TSM-02-QD-38H на планці PR-02-SMAI-B

Насадка перед коліматором — на висоті 57 мм

Коліматорні приціли серії RDM працюють на осі 57 мм, і те саме кріплення дістає цю висоту без другої покупки: планка PR-02-SMAI-B у конфігурації H19 піднімає його на потрібний рівень.

Отже одна пара «прилад плюс кріплення» обслуговує обидві висоти — 38 мм перед LPVO і 57 мм перед коліматором. Саме така збірка в кадрі: коліматор Aimpoint CompM5 на RDM-01-QD, магніфер EOTech G45 на FTR-01-DQD і Delta Optical Scout 25 у кріпленні TSM-02-QD-38H на планці PR-02-SMAI-B.

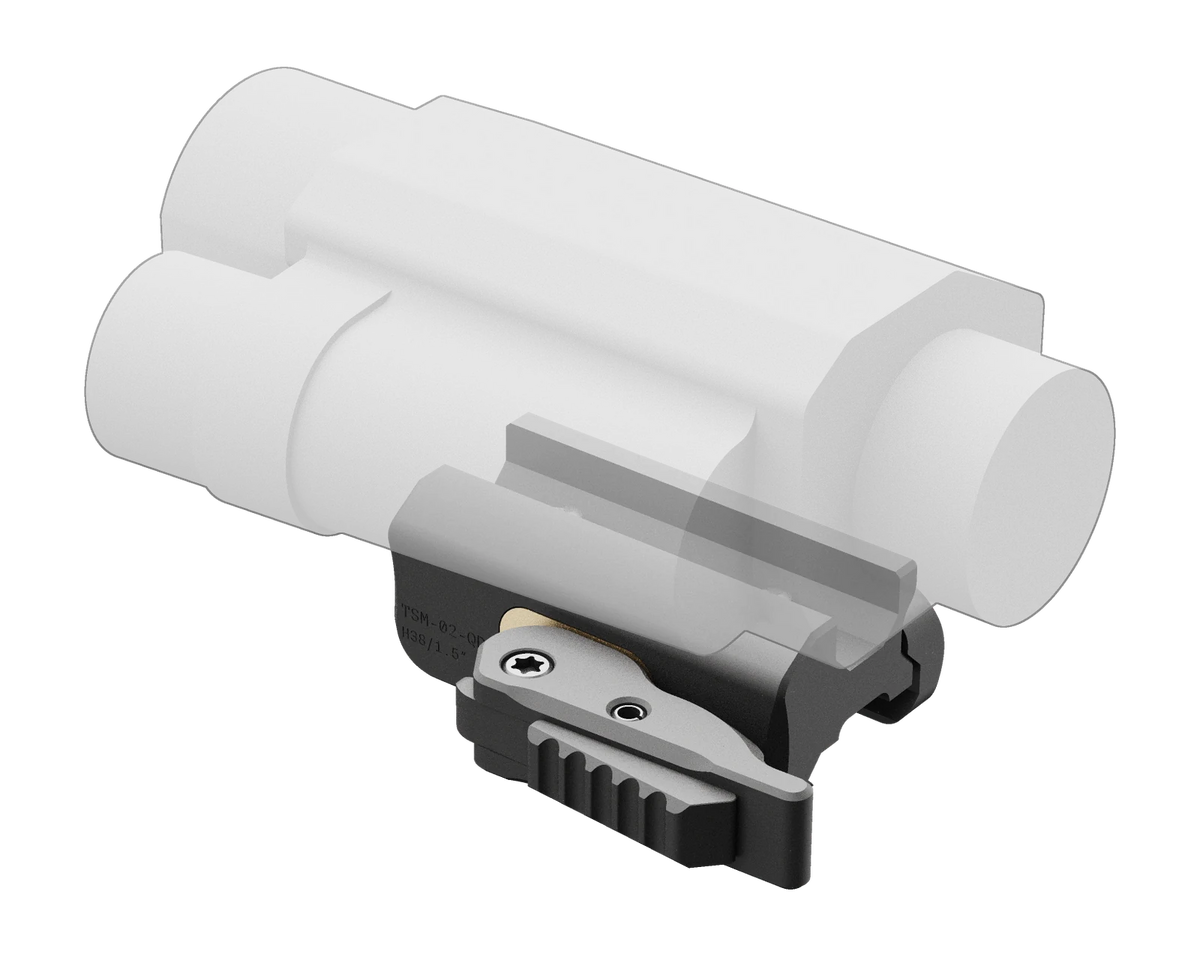

Тепловізор Delta Optical Scout 25 у швидкознімному кріпленні DAVIKA TSM-02-QD-38H висотою 38 мм

Основний тепловізійний приціл

Коли денна оптика не потрібна, прилад лишається на зброї сам — і це вже не насадка, а основний приціл. Переставляти нічого не треба: висота оптичної осі та сама, 38 мм.

Обидві ролі живуть на одному кріпленні, тому перехід між ними не додає стиків, на яких може загубитися нуль. У кадрі Delta Optical Scout 25 у кріпленні TSM-02-QD-38H — та сама пара працює і насадкою, і основним прицілом.

Характеристики та встановлення

Про кріплення

TSM-02-QD-38H — це швидкознімне кріплення для тепловізійного приладу Delta Optical Scout 25, яке знімається зі зброї та повертається на неї без інструментів. Висота оптичної осі — 38 мм (1.5″).

Висота 38 мм розрахована передусім на роботу приладу як тепловізійної насадки clip-on перед LPVO: прилад стає на одну вісь із прицілом без додаткових райзерів і перехідників. На секції планки Пікатінні PR-02-SMAI-B у конфігурації H19, приєднаній до переднього інтерфейсу SMAI-B кріплення RDM, кріплення піднімається до 57 мм (2.25″) — на вісь, на якій працюють коліматорні приціли серії RDM.

Прилад у цьому кріпленні працює і як основний тепловізійний приціл. Важіль швидкознімного механізму має кнопку блокування, яка не дає йому відкритися випадково. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Кріплення розраховане на платформи AR-15, AR-10 і SR-25.

Технічні характеристики

Прилад

Delta Scout 25

Висота оптичної осі

38 мм (1.5″) — від поверхні планки Пікатінні до центру окуляра

База встановлення

Пікатінні

Кріплення аксесуарів

Немає

Гвинти для прицілу

M5x8 (2 шт.), нержавіюча сталь

Матеріал

Алюміній 7075-T6

Покриття

MIL-A-8625 Type III, тверде анодування

Маса

95 г

Кольори

Чорний / FDE

Виробництво

Україна

Сумісність

Кріплення підбирається за приладом: TSM-01-QD-38H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-38H — під Delta Optical Scout 25. Універсального кріплення в серії немає.

Платформи

AR-15
AR-10 / SR-25

Встановлення

Порядок дій

Перш ніж встановлювати TSM на планку Пікатінні, переконайтеся, що механізм QD належно відрегульований, як описано в розділі «Регулювання швидкознімного механізму».

За допомогою гвинтів M5x8 (2 шт.) прикрутіть приціл до кріплення: спочатку до зусилля «затягнуто від руки», а потім ще на 1/8–1/4 оберту до повного затягування.
Встановіть TSM на планку Пікатінні, відкривши, розмістивши та закривши важіль механізму QD, як описано в розділі «Регулювання швидкознімного механізму».

Максимальне зусилля затягування гвинтів становить 25 in-lbs або 3,0 Н·м.

ВАЖЛИВО: Завжди дотримуйтесь рекомендацій виробника тепловізійного приладу щодо його встановлення.

Регулювання швидкознімного механізму

Швидкознімний механізм (QD) попередньо налаштовано на виробництві під стандартизовану планку Пікатінні (STANAG 4694). Проте через допустимі відхилення в розмірах планок, механізм може потребувати додаткового регулювання перед використанням. Налаштування здійснюється за допомогою натяжного гвинта.

Регулювання зусилля швидкознімного механізму:

Відкрийте важіль швидкознімного механізму.
Очистіть планку Пікатінні.
Встановіть кріплення TSM на планку Пікатінні до повного контакту (притискна планка має розташовуватися з лівого боку).
Постійно утримуючи (притискаючи) кріплення у напрямку донизу та вперед, закрийте важіль швидкознімного механізму:

Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля QD.
Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля QD.
Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля QD.

За умови правильного регулювання кріплення буде надійно фіксуватися на планці Пікатінні та забезпечувати високу повторюваність встановлення (за умови відповідності планки Пікатінні стандарту).

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля QD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Для надійної та довговічної роботи швидкознімного механізму кріплення оснащене спеціальною пластиною ковзання, яка забезпечує легкий хід важеля. Пластина є витратним елементом і підлягає заміні в разі суттєвого зносу.

Порівняння кріплень TSM

Головне питання перед покупкою — висота оптичної осі. Вона залежить від того, як прилад працюватиме частіше.

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

Чорний

6 000 ₴

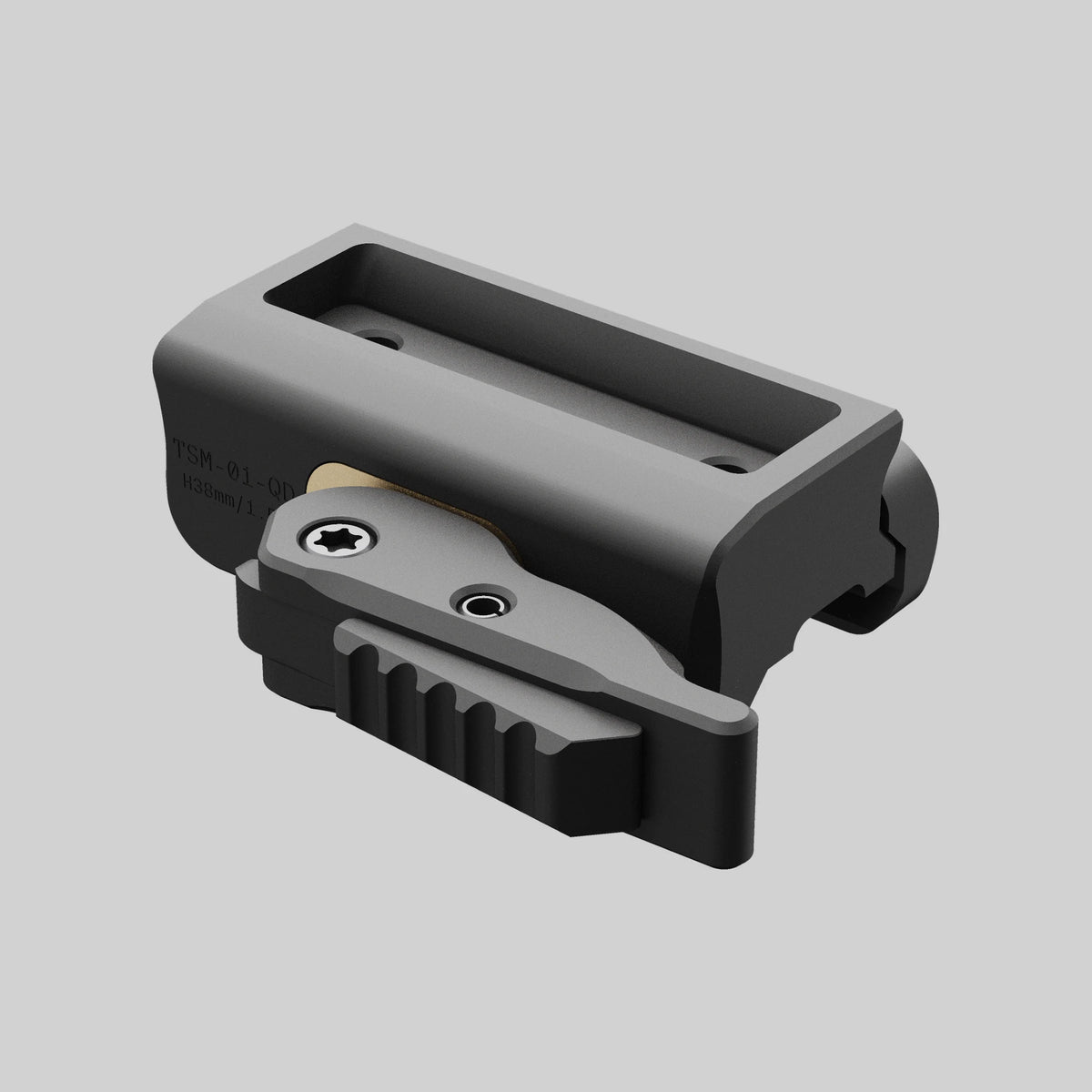

Швидкознімне кріплення DAVIKA TSM-01-QD-38H у чорному кольорі, вид три чверті

TSM-01-QD-38H Швидкознімне кріплення 38 мм для iRay RH25 / PFN640+

Чорний

6 000 ₴

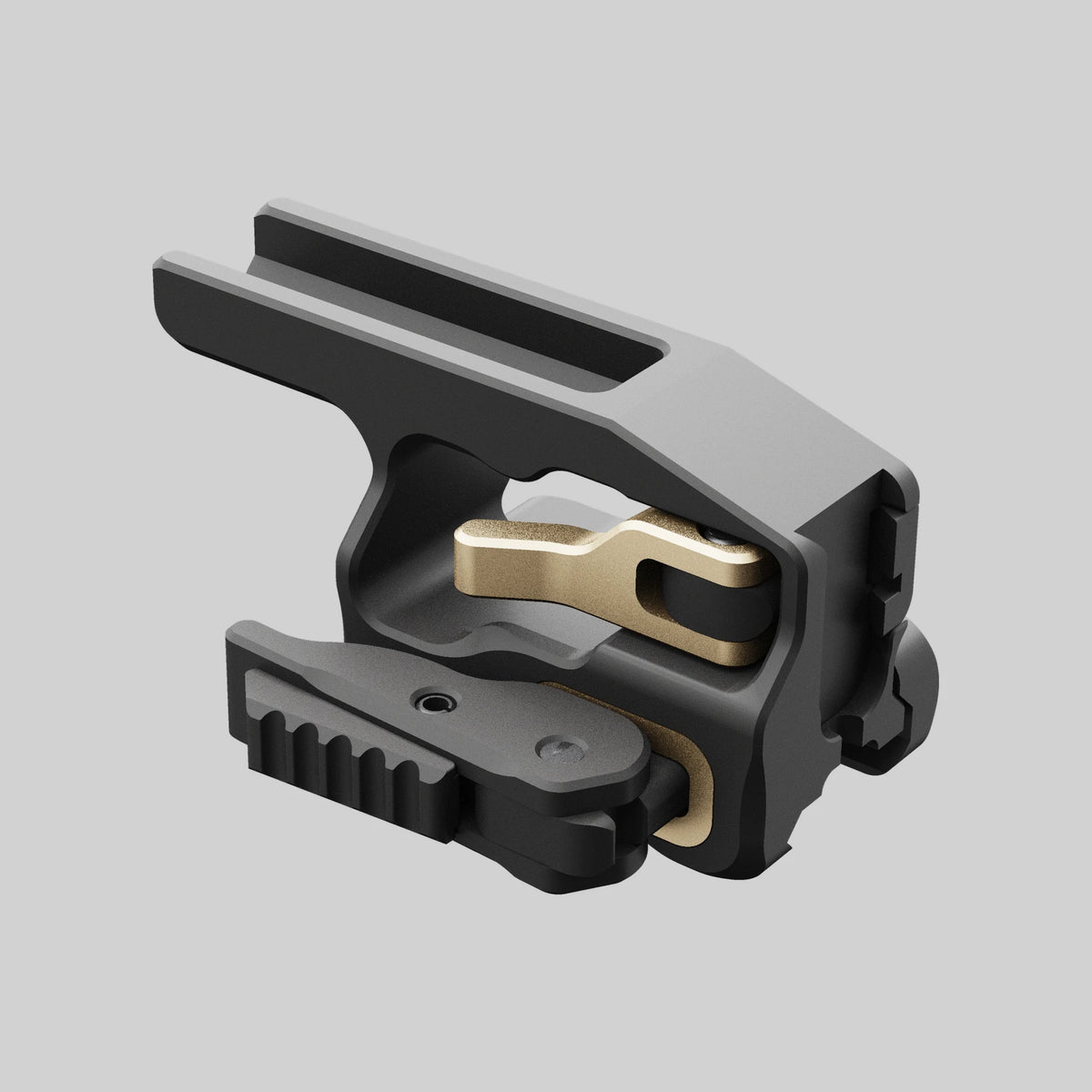

Швидкознімне кріплення DAVIKA TSM-02-QD-57H у чорному кольорі, вид три чверті

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

Чорний

11 000 ₴

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

Чорний

6 000 ₴

TSM-01-QD-38H Швидкознімне кріплення 38 мм для iRay RH25 / PFN640+

Чорний

6 000 ₴

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

Чорний

11 000 ₴

Коли обирати цю висоту

Прилад працюватиме переважно тепловізійною насадкою. Стає і перед денною оптикою LPVO, і перед коліматором: на планці PR-02-SMAI-B у конфігурації H19 кріплення піднімається до 57 мм. А коли потрібно — працює й основним прицілом.

Прилад працюватиме основним прицілом. Це вісь коліматорних прицілів серії RDM, а передній інтерфейс DQD лишає місце під другий прицільний засіб — коліматор під кутом 37°, який не займає планку Пікатінні.

Прилад

Delta Optical Scout 25

InfiRay (iRay) Rico Micro RH25, PFN640+

Delta Optical Scout 25

Висота оптичної осі

38 мм (1.5″)

57 мм (2.25″)

Роль на цій висоті

Насадка clip-on перед LPVO або основний приціл

Основний приціл або насадка clip-on

Кріплення аксесуарів

Немає

Dovetail QD (DQD)

Кут зміщення

—

37°

Гвинти для прицілу

M5x8

M4x8

M5x8

Маса

95 г

96 г

134 г

Часті питання

Чи підійде це кріплення до мого приладу?

Кріплення підбирається за приладом, а не за брендом. TSM-01-QD-38H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-38H — під Delta Optical Scout 25. Універсального кріплення в серії немає; порівняльна таблиця вище показує, який прилад на яке кріплення стає.

38 мм чи 57 мм — що вибрати?

Висота 38 мм ставить прилад на оптичну вісь LPVO: тепловізор працює насадкою clip-on перед денною оптикою. Висота 57 мм розрахована передусім на роботу приладу основним прицілом і має передній інтерфейс DQD під додатковий коліматорний приціл. На 38 мм інтерфейсу DQD немає.

Чи можна підняти 38 мм до 57 мм?

Так. На секції планки Пікатінні PR-02-SMAI-B у конфігурації H19, приєднаній до переднього інтерфейсу SMAI-B кріплення RDM, кріплення піднімається до 57 мм (2.25″) — на вісь, на якій працюють коліматорні приціли серії RDM.

Чи потрібен інструмент для встановлення?

Для встановлення кріплення на планку Пікатінні — ні, механізм QD працює важелем. Інструмент потрібен один раз, щоб прикрутити прилад до кріплення: TSM-01-QD-38H — гвинти M4x8 (2 шт.), TSM-02-QD-38H — M5x8 (2 шт.). Максимальне зусилля затягування — 25 in-lbs або 3,0 Н·м.

Чи зіб’ється нуль після зняття кріплення?

Ні. Монтажна поверхня має прецизійне центральне поздовжнє фрезерування — контакт із планкою Пікатінні йде вздовж двох вузьких паралельних ліній, що мінімізує вплив мікронерівностей планки. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Чи може важіль відкритися сам?

Важіль механізму QD має кнопку блокування, що запобігає випадковому відкриттю. Зусилля затиску попередньо налаштоване на виробництві під планку за стандартом STANAG 4694 і за потреби регулюється натяжним гвинтом — процедура описана у вкладці «Характеристики та встановлення».
