Кріплення
TSM-01-QD-57H
Швидкознімне кріплення 57 мм для iRay RH25 / PFN640+
11 000 ₴
В наявності
Коротко про адаптер
37°
Кут зміщення
27 г
Маса адаптера
7075-T6
Алюмінієвий сплав
Type III
Тверде анодування
Без інструментів
Встановлення важелем
Повернення в нуль
Без пристрілювання
FP-03-DQD Адаптер Aimpoint ACRO на інтерфейс DQD
3 750 ₴

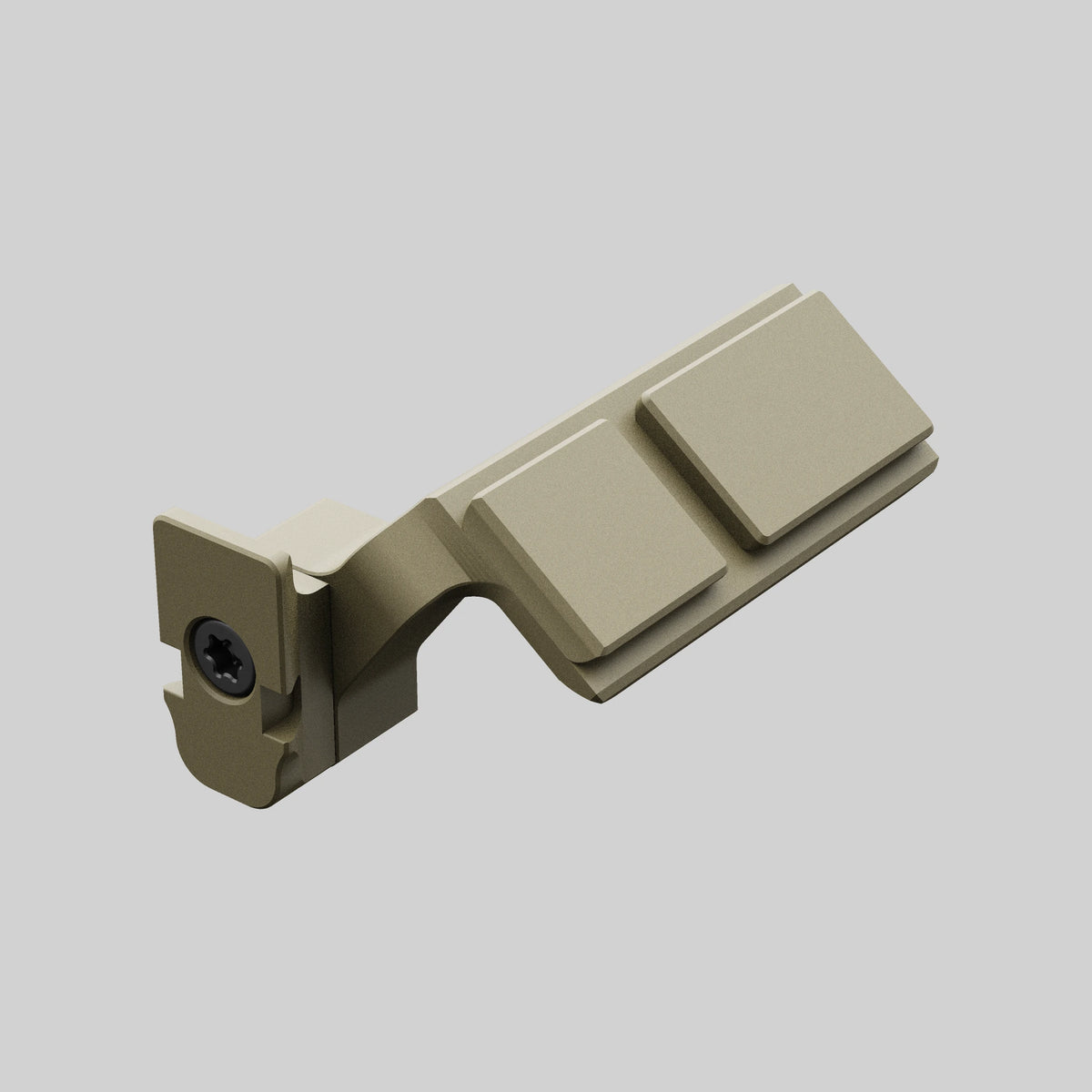

Адаптер DAVIKA FP-03-DQD призначений для встановлення коліматорного прицілу з посадковим місцем Aimpoint ACRO на кріплення TSM, під кутом 37° до основної оптичної осі.
Продукт є в наявності і готовий вирушити до вас відразу після оформлення замовлення.Замовлення, розміщені до 16:00, відправляються в той же день.
Продукт наразі на стадії виробництва і буде готовий вирушити до вас, як тільки ми отримаємо його на складі.Розміщені замовлення відправляються впродовж 7 днів після оформлення замовлення.
Працює з
Максимум від екосистеми — лінійка RDM: кріплення для коліматорних прицілів, лінійка FTR — кріплення для магніферів.
Способи оплати
- Mono Pay: Швидко та безпечно. Ваша карта, Apple Pay або Google Pay.
- При отриманні: Готівкою або карткою у відділенні «Нова Пошта» (з комісією перевізника).
- За реквізитами: Отримайте реквізити IBAN на email.
Доставка
- Місто відправки — Харків.
- Замовлення, розміщені до 16:00, відправляються в той же день.
- Доставка «Новою Поштою» по всій Україні.
- Якщо товару немає на складі — відправка впродовж 7 днів після оформлення замовлення.
Обмін і повернення
- Безкоштовне повернення впродовж 14 днів після відправки замовлення (за відсутності слідів експлуатації).
- Обмін на інший адаптер — за тих самих умов.
Гарантія
- Гарантія впродовж усього терміну експлуатації виробу (відповідно до Гарантії виробника).
- Гарантія не покриває механічні пошкодження та наслідки самостійного доопрацювання виробу.
Коротко про адаптер
37°
Кут зміщення
27 г
Маса адаптера
7075-T6
Алюмінієвий сплав
Type III
Тверде анодування
Без інструментів
Встановлення важелем
Повернення в нуль
Без пристрілювання
FP-03-DQD Адаптер Aimpoint ACRO на інтерфейс DQD
Чорний
3 750 ₴
На що встановлюється
Кріплення
TSM-02-QD-57H
Швидкознімне кріплення 57 мм для Delta Scout 25
11 000 ₴
В наявності
Де стоїть інтерфейс
У кріпленнях TSM інтерфейс DQD у передній частині — під адаптери FP. У кріпленнях RDM він задній: там на нього встановлюються магніфери FTR і планка PR-03-DQD.
Чому цей адаптер
37°
Другий канал
Перехід нахилом зброї, без зняття оптики
Приціл стає під кутом 37° до лінії прицілювання тепловізора. Кут менший за поширені на ринку 45°: приціл менше виступає за габарит зброї, а нахилити її треба на менший кут. Тепловізійний прилад для цього не знімається.
Характеристики
Технічні характеристики
- Посадкове місце
- Aimpoint ACRO
Steiner MPS - База встановлення
- Dovetail QD (DQD)
- Кут зміщення
- 37°
- Висота оптичної осі
- 37 мм — на кріпленні TSM висотою 57 мм
- Гвинти для прицілу
- Матеріал
- Алюміній 7075-T6
- Покриття
- MIL-A-8625 Type III, тверде анодування
- Кольори
- Чорний / FDE
- Встановлюється на
- TSM-01-QD-57H · TSM-02-QD-57H
Інтерфейс DQD
Важіль,
Важіль,
без інструменту

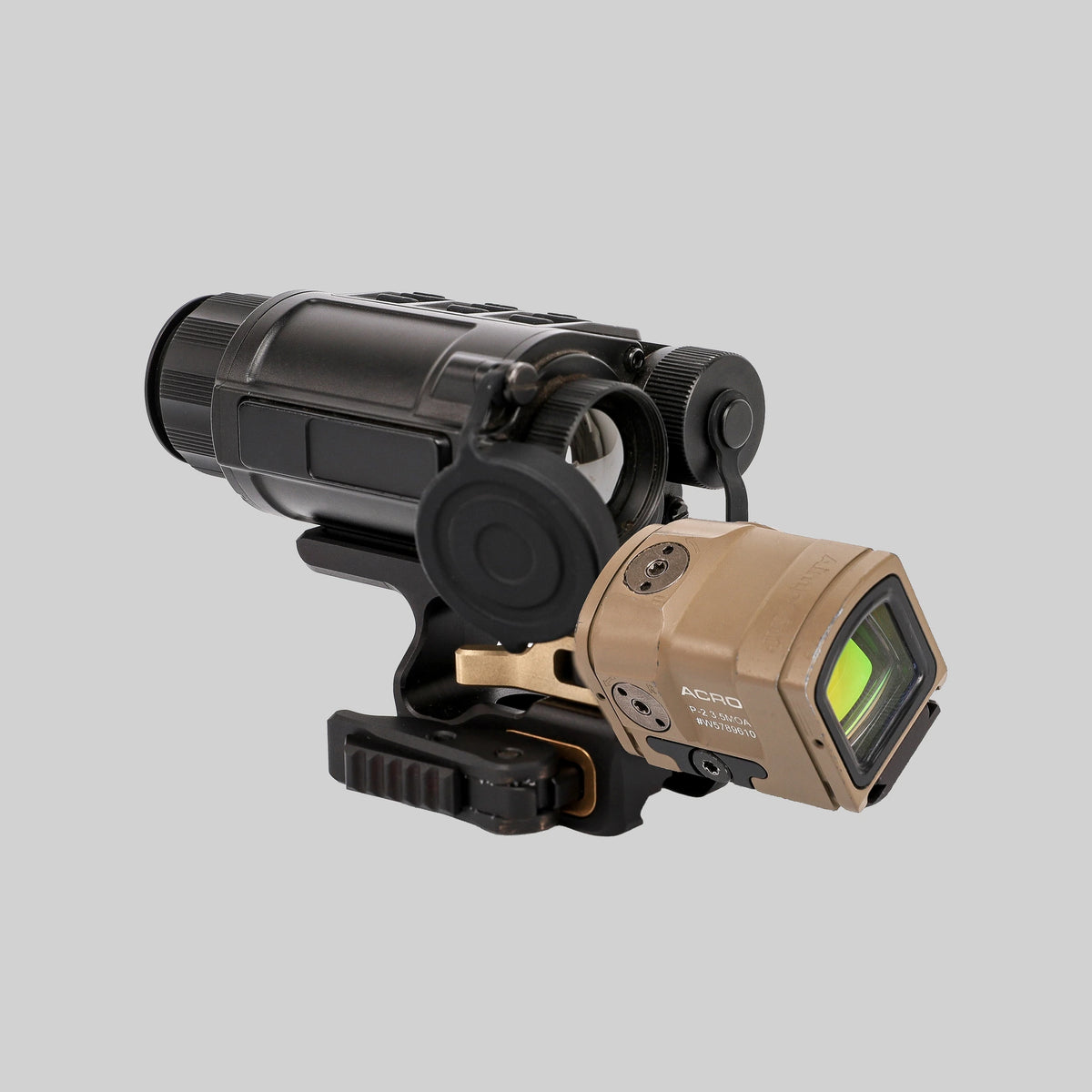

Адаптер встановлюється на передній інтерфейс DQD кріплення TSM без інструментів: важіль механізму DQD кріплення фіксує адаптер у робочому положенні і звільняє його для зняття. Додатковому прицілу не потрібні ні окреме кріплення, ні місце на планці Пікатінні — обидва канали пристрілюються й знімаються як одне ціле.
Інструмент потрібен один раз — прикрутити коліматор до адаптера гвинтами M3×5.
Одна збірка
Один нуль на два канали

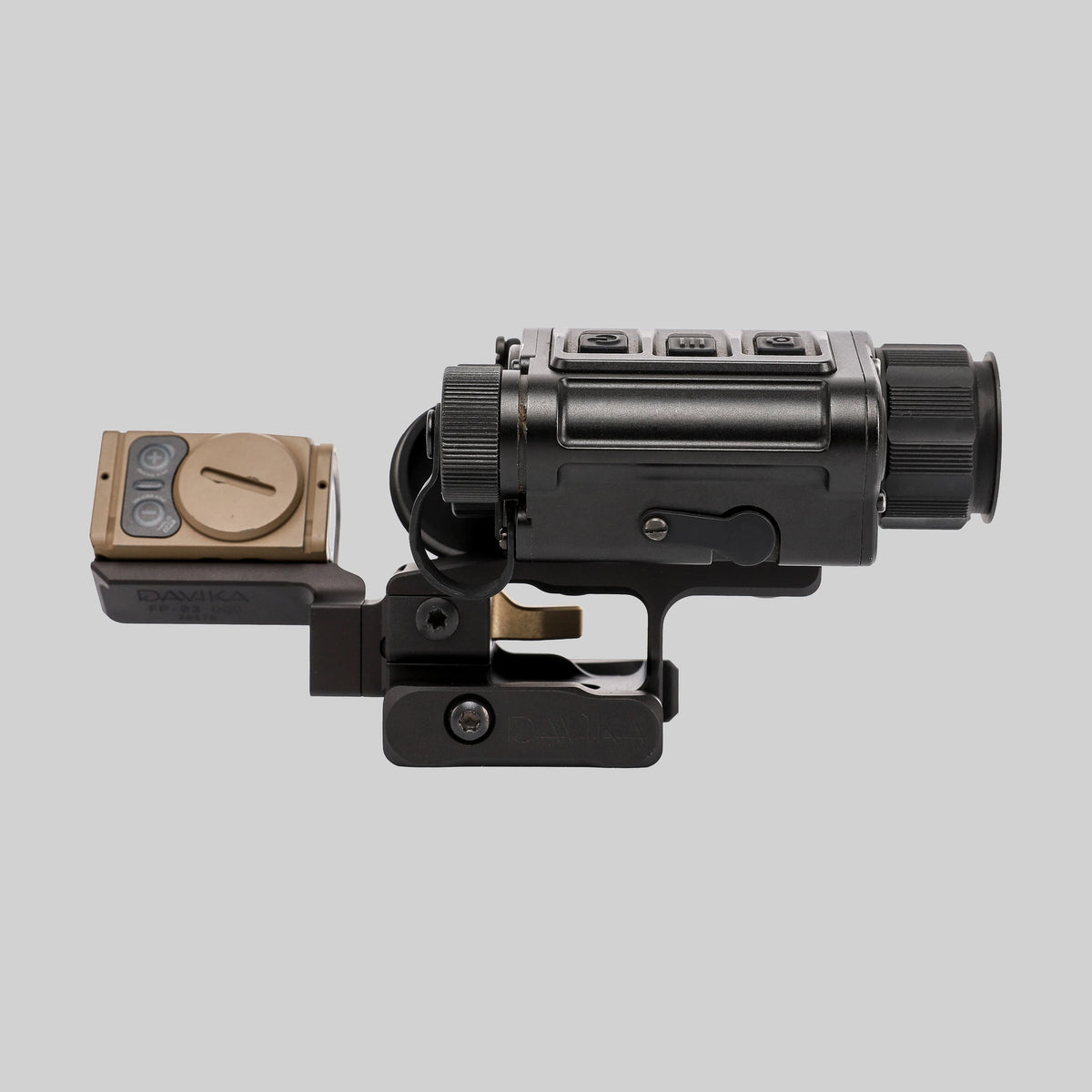

Тепловізор і коліматор знімаються з планки разом, у складі одного кріплення. Після повторного встановлення обидва канали лишаються пристріляними.
Опис, сумісність і встановлення
Про адаптер

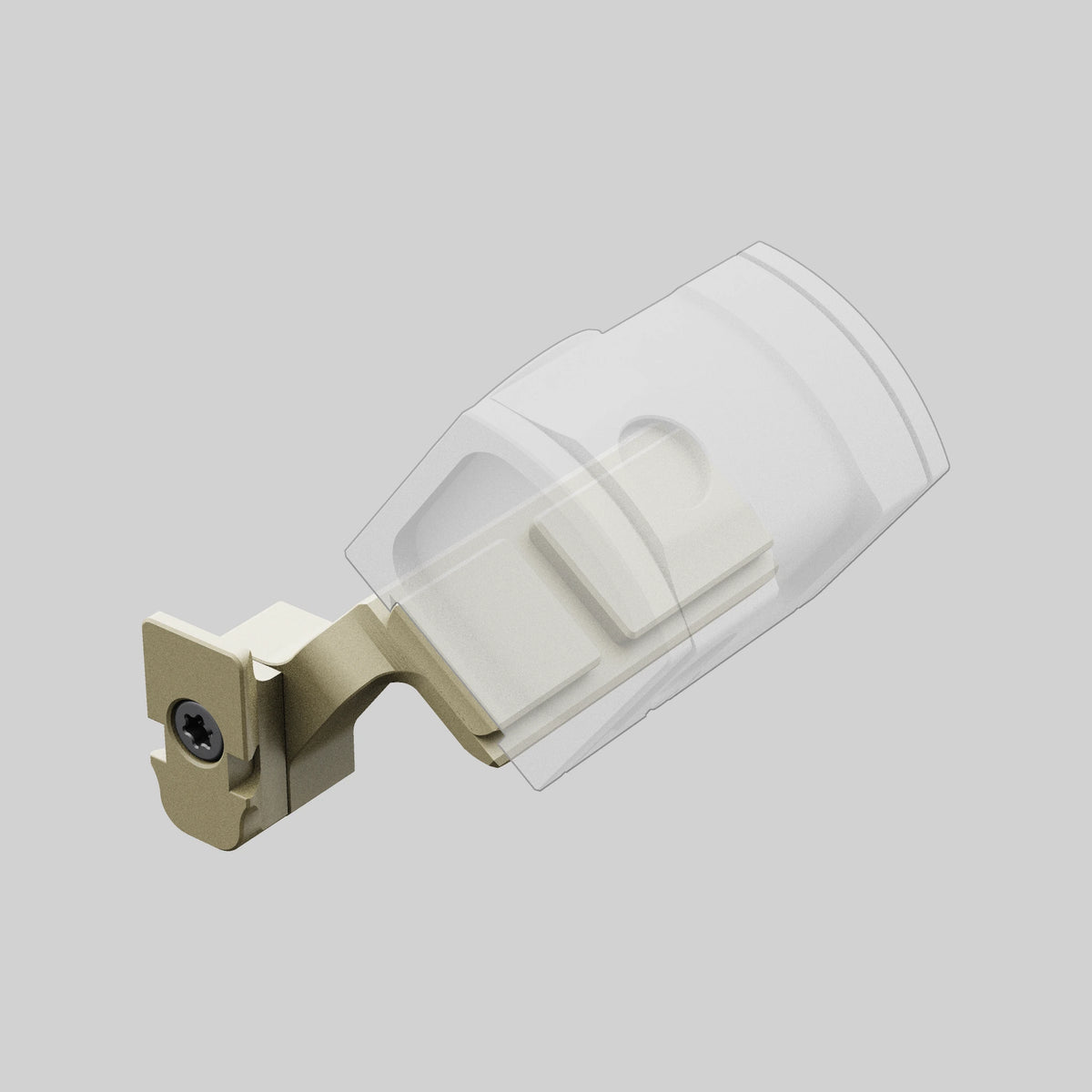

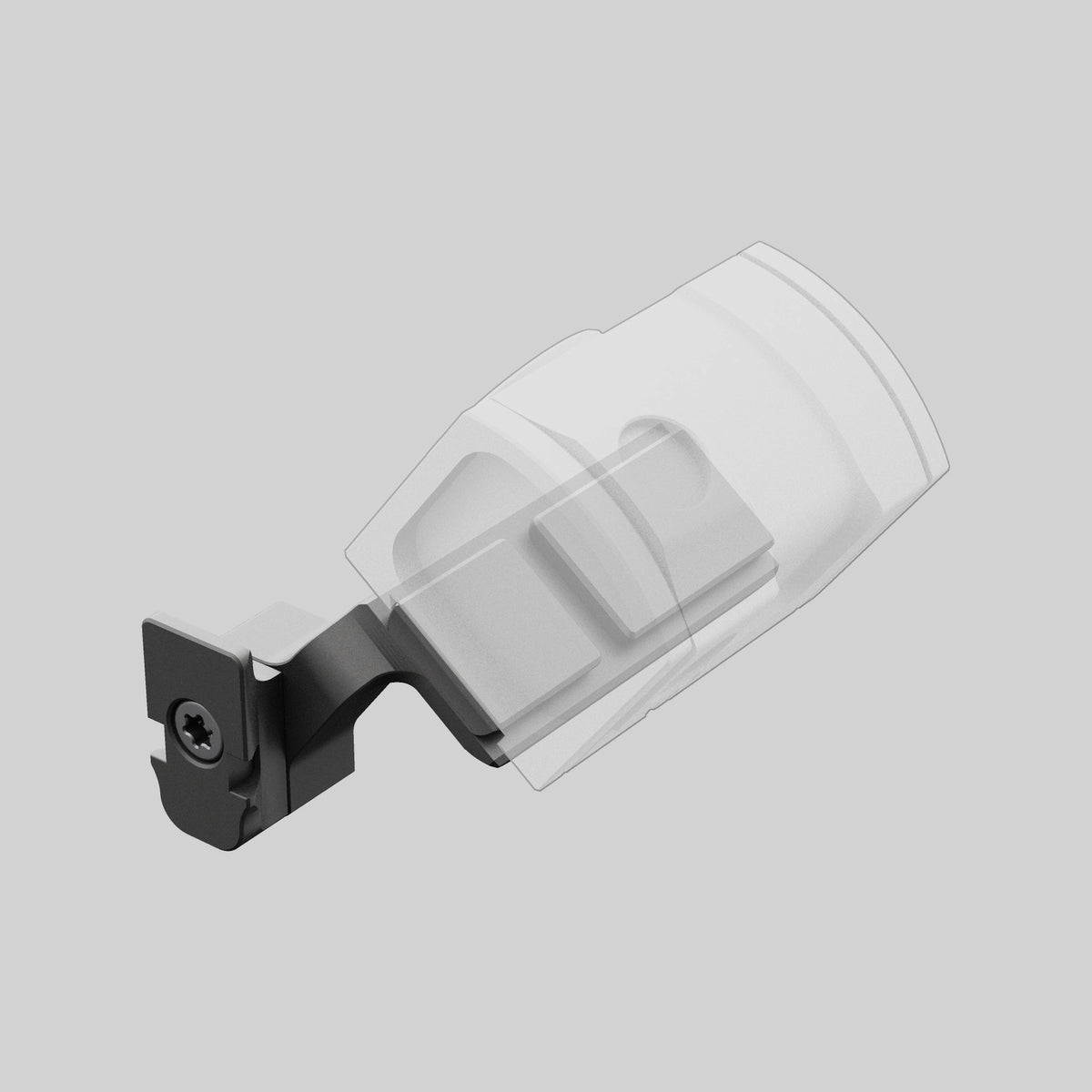

Адаптер DAVIKA FP-03-DQD призначений для встановлення коліматорного прицілу з посадковим місцем Aimpoint ACRO на кріплення TSM, під кутом 37° до основної оптичної осі.
Адаптер встановлюється через інтерфейс DQD, фіксується і знімається важелем, без інструментів. Перехід від тепловізора до додаткового прицілу виконується нахилом зброї, без заміни оптики.
Сумісність
Адаптер підбирається за посадковим місцем вашого коліматорного прицілу. Одне посадкове місце — один адаптер; універсального в серії немає.
Посадкове місце оптики
Aimpoint ACRO
Steiner MPS
Сумісні кріплення
TSM-01-QD-57H
TSM-02-QD-57H
Платформи
AR-15
AR-10 / SR-25
Встановлення
ВАЖЛИВО: Завжди дотримуйтесь рекомендацій виробника прицілу щодо його встановлення.
Зусилля затиску механізму Dovetail QD попередньо налаштовано на виробництві, однак з часом може знадобитися повторне регулювання. Процедура регулювання описана в інструкції з експлуатації кріплення TSM.
Порядок дій
Часті питання
Чи підійде адаптер до мого коліматорного прицілу?
Адаптер підбирається за посадковим місцем прицілу, а не за брендом. FP-01-DQD — під посадкове місце Aimpoint Micro, FP-02-DQD — під Trijicon RMR, FP-03-DQD — під Aimpoint ACRO. Універсального адаптера в серії немає; порівняльна таблиця вище показує, який приціл на який адаптер стає.
На які кріплення стає адаптер?
На кріплення для тепловізійних прицілів з висотою оптичної осі 57 мм — TSM-01-QD-57H і TSM-02-QD-57H — через передній швидкознімний інтерфейс DQD.
Чи потрібен інструмент для встановлення?
Для встановлення адаптера на кріплення — ні, механізм DQD працює важелем. Інструмент потрібен один раз, щоб прикрутити приціл до адаптера гвинтами з комплекту: це стосується FP-01-DQD (посадкове місце Aimpoint Micro) і FP-02-DQD (Trijicon RMR). Приціли з посадковим місцем Aimpoint ACRO та Steiner MPS фіксуються власною притискною планкою, тому для FP-03-DQD окремі гвинти для приєднання прицілу не потрібні.
Чому кут 37°, а не звичні 45°?
Менший кут дає компактнішу компоновку з меншим виступанням коліматора вбік і потребує меншого нахилу зброї для переходу на другий канал. Хват при цьому не змінюється, а тепловізор лишається на місці.
Чи зіб’ється нуль коліматора після зняття адаптера?
Ні. Посадкове місце інтерфейсу DQD і адаптер виготовляються як спряжена пара з жорсткими допусками, тому адаптер повертається в те саме положення. Обидва канали пристрілюються й знімаються як одне ціле.
У чому різниця між DQD і Dovetail QM (DQM)?
DQD — інтерфейс на кріпленні TSM, куди ставиться додатковий коліматорний приціл. Dovetail QM (DQM) — інтерфейс, куди ставиться сам тепловізійний прилад або ПНБ. Вони не взаємозамінні.
Три адаптери DQD
Ви дивитесь цей
FP-03-DQD
Aimpoint ACRO
3 750 ₴
В наявності
