Швидкознімне кріплення DAVIKA TSM-02-QD-57H у чорному кольорі, вид три чверті

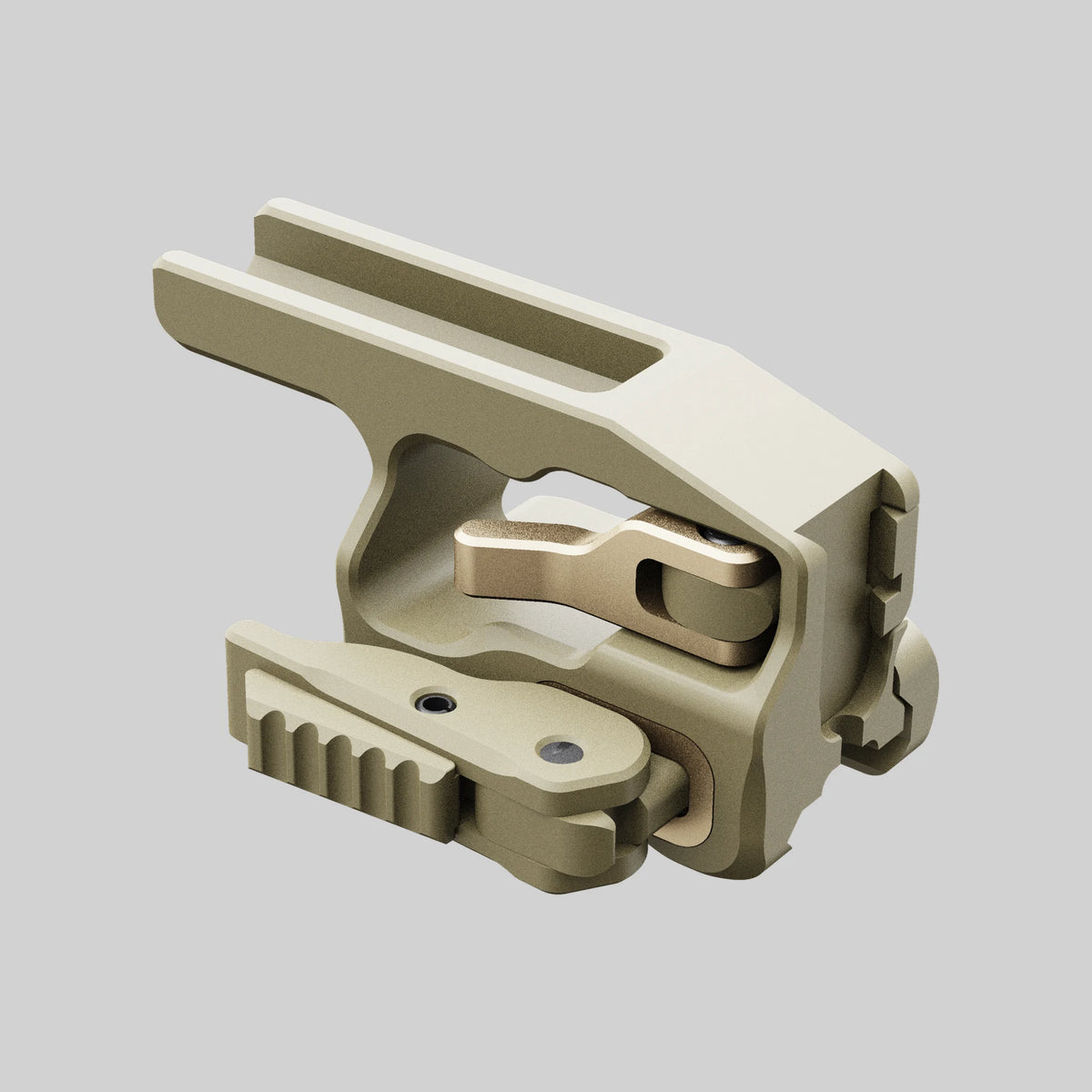

Швидкознімне кріплення DAVIKA TSM-02-QD-57H у кольорі FDE, вид три чверті

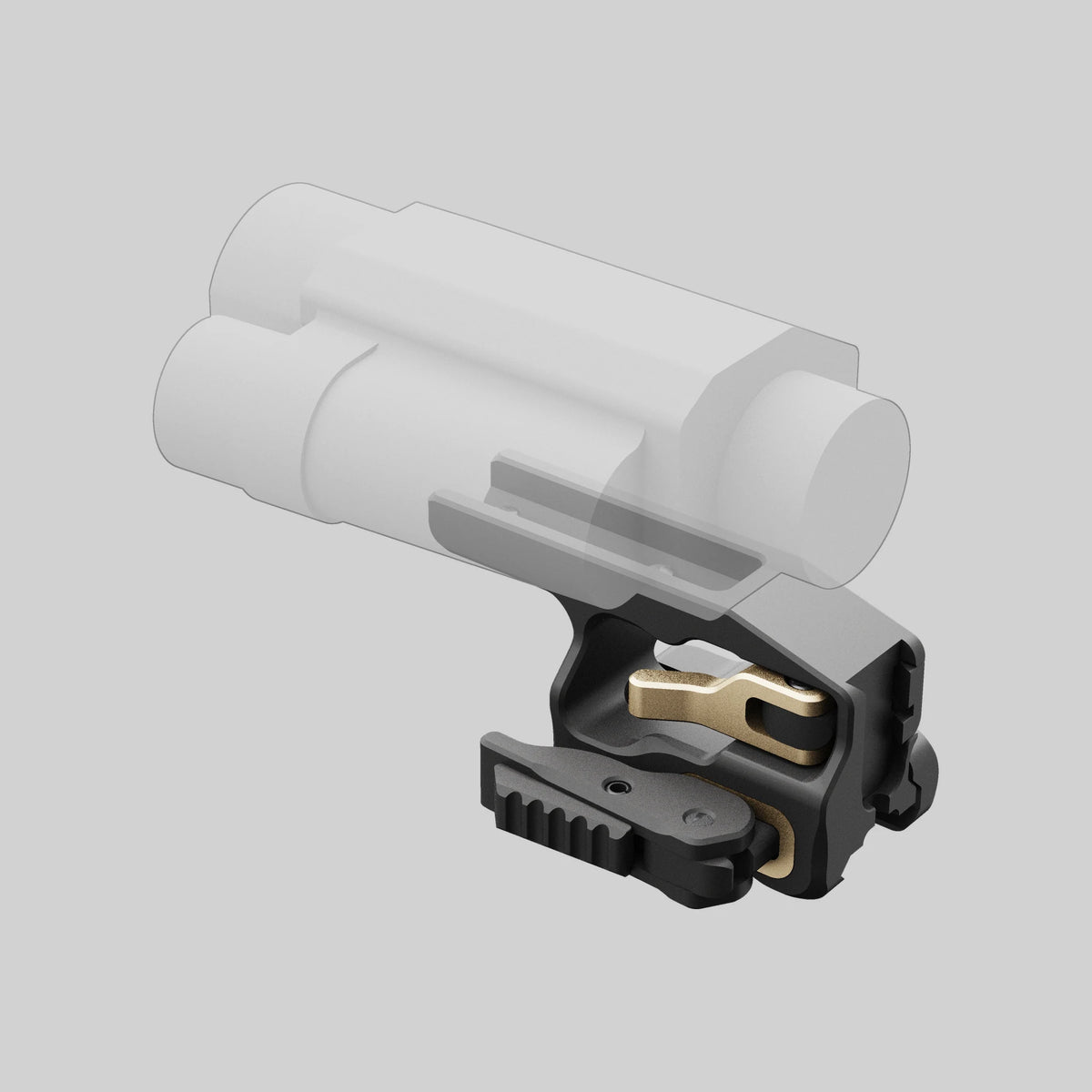

Кріплення DAVIKA TSM-02-QD-57H із тепловізійним прицілом Delta Optical Scout 25

Коротко про кріплення

37°

Кут зміщення

Без інструментів

Встановлення важелем

Повернення в нуль

Без пристрілювання

134 г

Маса кріплення

7075-T6

Алюмінієвий сплав

Type III

Тверде анодування

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

11 000 ₴

TSM-02-QD-57H — це швидкознімне кріплення для тепловізійного приладу Delta Scout 25. Кріплення розміщує прилад на висоті оптичної осі 57 мм (2.25″) — на одній лінії з коліматорними прицілами серії RDM.

Колір: Чорний

ЧорнийЧорний
FDEFDE

Варіанти товару

Продукт є в наявності і готовий вирушити до вас відразу після оформлення замовлення.Замовлення, розміщені до 16:00, відправляються в той же день.

Продукт наразі на стадії виробництва і буде готовий вирушити до вас, як тільки ми отримаємо його на складі.Розміщені замовлення відправляються впродовж 7 днів після оформлення замовлення.

Працює з

Адаптер DAVIKA FP-01-DQD у чорному кольорі, вид три чверті

FP-01-DQD Адаптер Aimpoint Micro на інтерфейс DQD

3 750 ₴

Адаптер DAVIKA FP-02-DQD у чорному кольорі, вид три чверті

FP-02-DQD Адаптер Trijicon RMR на інтерфейс DQD

3 750 ₴

Адаптер DAVIKA FP-03-DQD у чорному кольорі, вид три чверті

FP-03-DQD Адаптер Aimpoint ACRO на інтерфейс DQD

3 750 ₴

Другий канал прицілювання ставиться на передній інтерфейс DQD через адаптер — три варіанти в блоці «Працює з» вище. Кріплення для коліматорних прицілів — лінійка RDM.

Поділитись:

Поділитись

Способи оплати

Mono Pay: Швидко та безпечно. Ваша карта, Apple Pay або Google Pay.
При отриманні: Готівкою або карткою у відділенні «Нова Пошта» (з комісією перевізника).
За реквізитами: Отримайте реквізити IBAN на email.

Доставка

Місто відправки — Харків.
Замовлення, розміщені до 16:00, відправляються в той же день.
Доставка «Новою Поштою» по всій Україні.
Якщо товару немає на складі — відправка впродовж 7 днів після оформлення замовлення.

Обмін і повернення

Безкоштовне повернення впродовж 14 днів після відправки замовлення (за відсутності слідів експлуатації).
Обмін на інше кріплення — за тих самих умов.

Гарантія

Гарантія впродовж усього терміну експлуатації виробу (відповідно до Гарантії виробника).
Гарантія не покриває механічні пошкодження та наслідки самостійного доопрацювання виробу.

Коротко про кріплення

37°

Кут зміщення

Без інструментів

Встановлення важелем

Повернення в нуль

Без пристрілювання

134 г

Маса кріплення

7075-T6

Алюмінієвий сплав

Type III

Тверде анодування

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

Чорний

11 000 ₴

Чому саме 57 мм

Кут 37°, а не 45°

Інтерфейс DQD ставить додатковий коліматорний приціл під кутом 37° до тепловізійного приладу — менше за типові для ринку 45°. Нахил зброї виводить марку в лінію прицілювання, і прилад для цього не знімається.

Зворотний винос

Посадкове місце приладу зміщене назад відносно посадкового місця на планці. Це дає правильну відстань від ока до окуляра, коли стрілець працює в спорядженні або розвантажувальному жилеті.

Повернення в нуль

Прецизійне центральне фрезерування монтажної поверхні дає контакт із планкою по двох вузьких паралельних лініях. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

7075-T6 і Type III

Авіаційний алюмінієвий сплав, тверде анодування MIL-A-8625 Type III, гвинти з нержавіючої сталі з темним антибліковим покриттям.

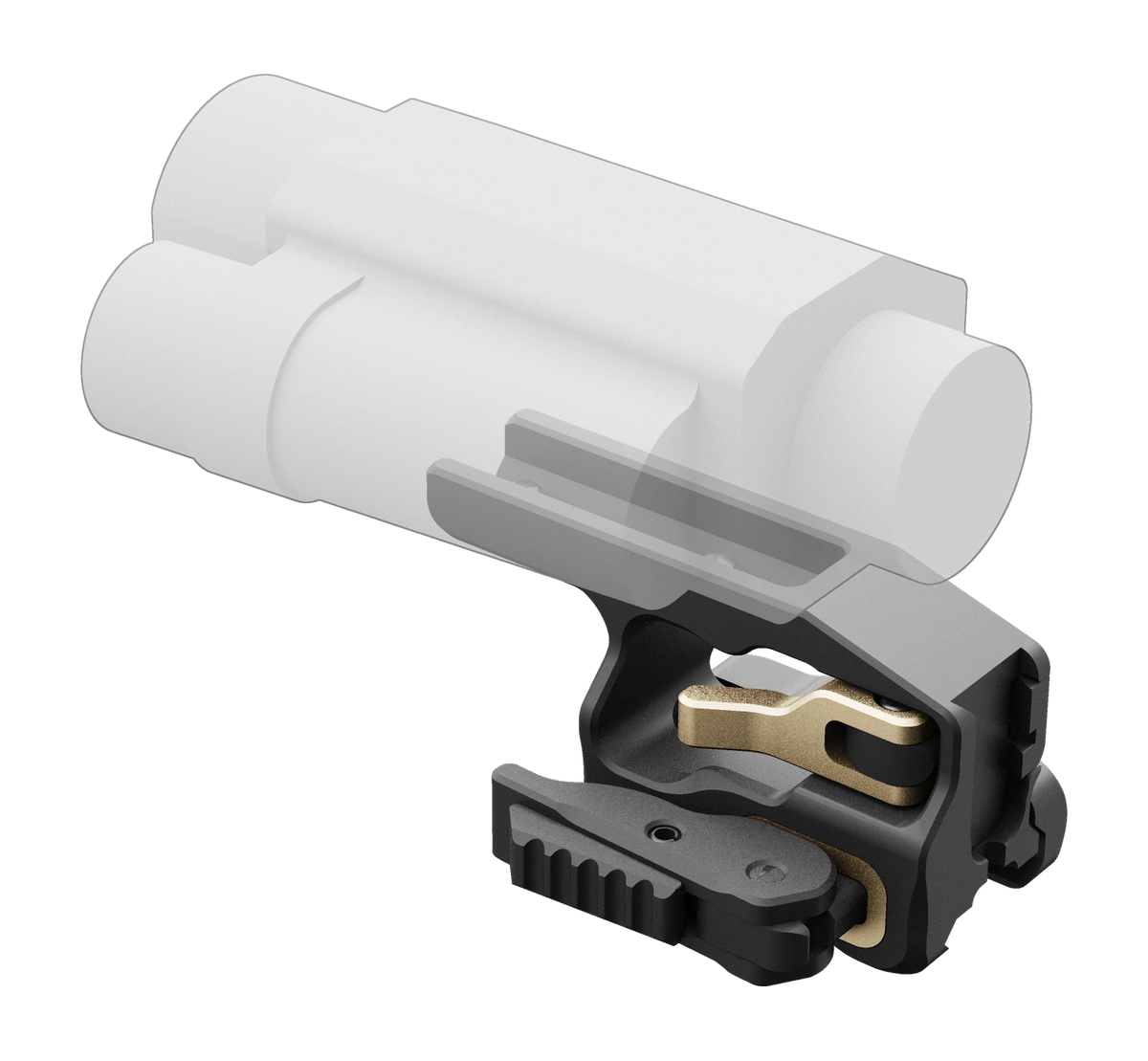

Тепловізор Delta Optical Scout 25 у швидкознімному кріпленні DAVIKA TSM-02-QD-57H висотою 57 мм

Основний приціл або насадка перед коліматором

Висота 57 мм — це вісь коліматорних прицілів серії RDM. На ній прилад працює основним прицілом. А якщо перед ним поставити коліматор на тій самій висоті, прилад працює тепловізійною насадкою clip-on: коліматор дивиться крізь нього, і розбирати оптику не потрібно.

Дві ролі на одному кріпленні означають одну пристрілку — перехід між ними не додає стиків, на яких губиться нуль. У кадрі Delta Optical Scout 25 у кріпленні TSM-02-QD-57H.

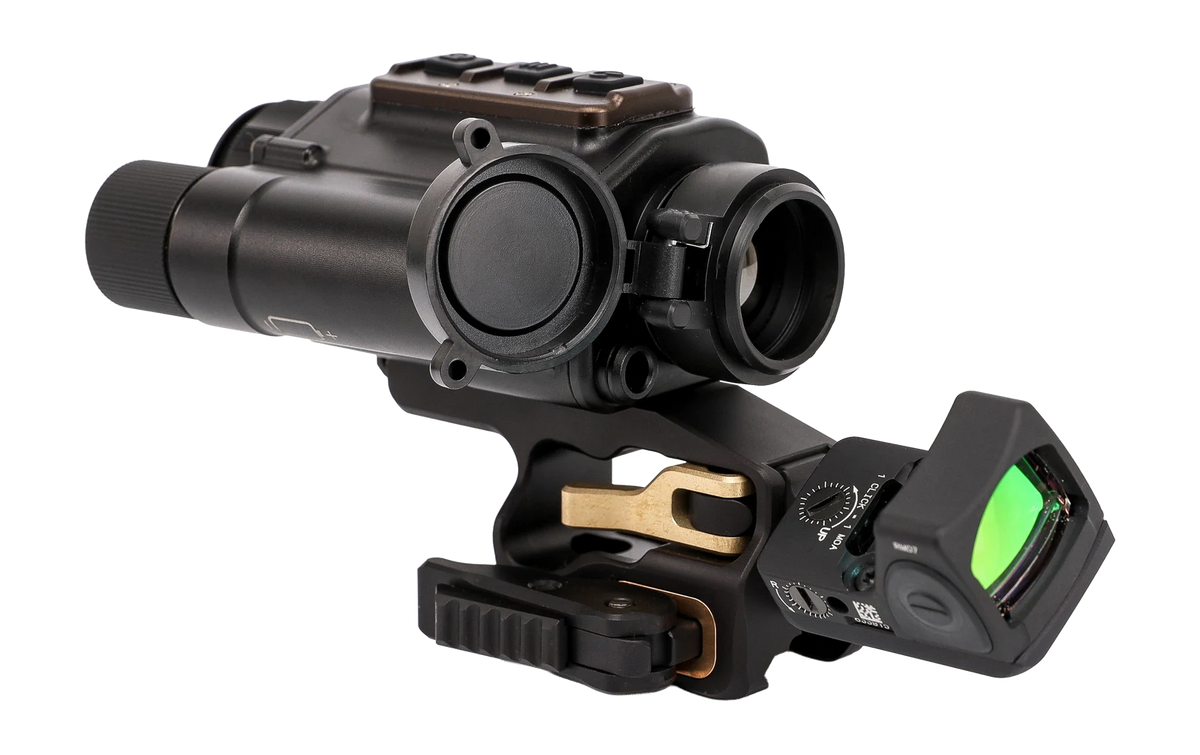

Тепловізор Delta Optical Scout 25 у кріпленні DAVIKA TSM-02-QD-57H і коліматор Trijicon RMR на адаптері FP-02-DQD під кутом 37 градусів

Кут 37°: компактніше й швидше, ніж 45°

Інтерфейс DQD у передній частині кріплення ставить додатковий коліматор під кутом 37° до оптичної осі приладу — менше за типові для ринку 45°. Виграш у двох речах, які цінуються в роботі. Компактність: коліматор виступає вбік менше, збірка не чіпляється ні за спорядження, ні за край укриття. Швидкість: менший кут — менший нахил зброї, тому марка коліматора виходить у лінію прицілювання швидше, а хват і положення тіла лишаються тими самими.

Прилад для цього не знімається: обидва прицільні засоби стоять на зброї одночасно, кожен зі своїм нулем — як у кадрі, де коліматор Trijicon RMR стоїть на адаптері FP-02-DQD.

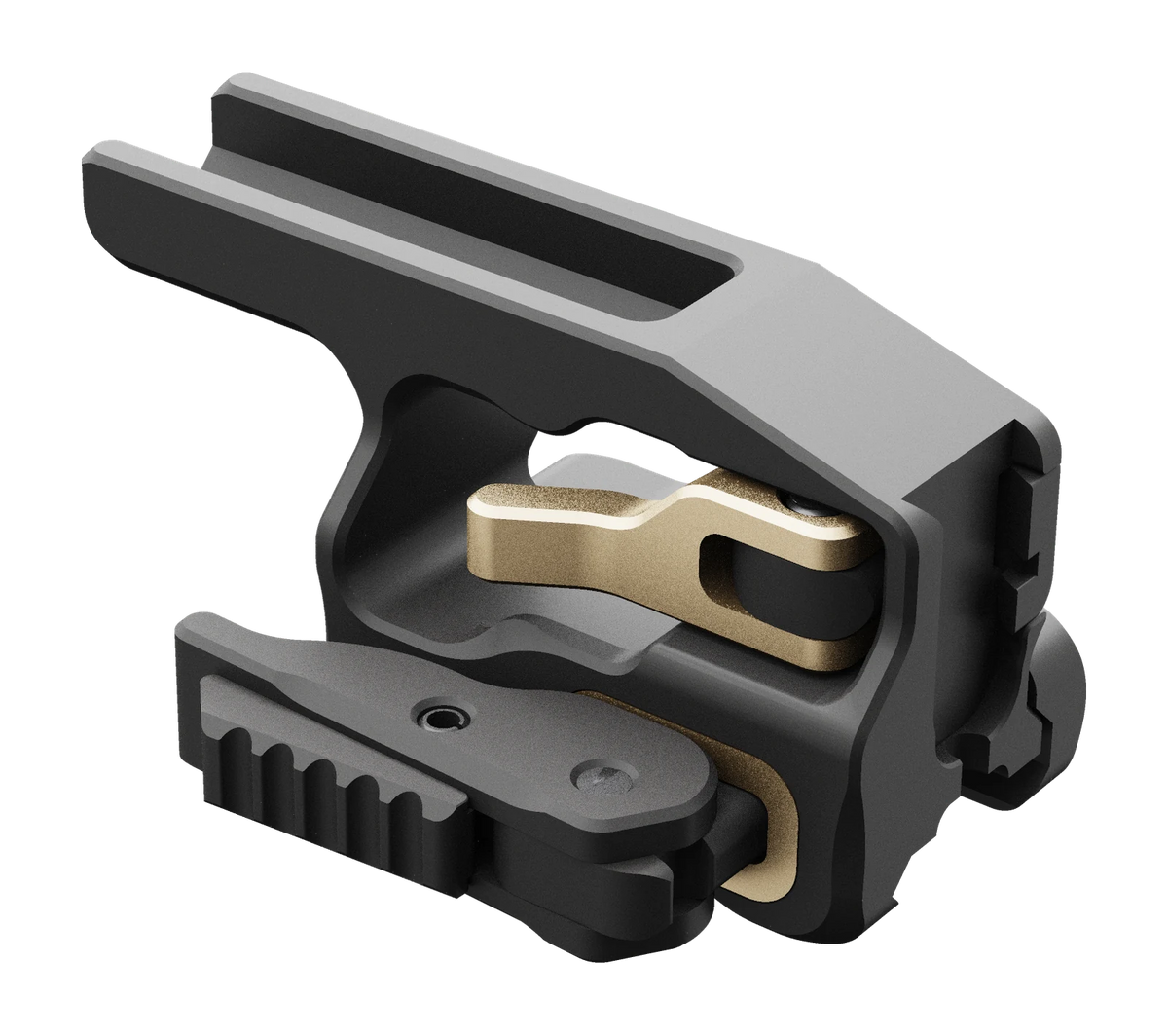

Швидкознімне кріплення DAVIKA TSM-02-QD-57H зі зворотним виносом, вид збоку

Зворотний винос — під правильну відстань від ока

Посадкове місце приладу зміщене назад відносно опори кріплення на планці Пікатінні. Це потрібно, щоб витримати правильну відстань від ока до окуляра — той самий ай реліф, від якого залежить, чи бачите ви повну картинку без затемнених країв.

Спорядження цю відстань змінює. У плитоносці або розвантажувальному жилеті приклад упирається далі від плеча, стрілець виявляється далі від прицілу й мусить групуватися вперед, щоб нормально цілитись. Винос назад повертає окуляр до ока, і тягнутися вперед не потрібно.

Без приладу зміщення видно найкраще: у кадрі саме кріплення, і посадкове місце помітно зсунуте назад відносно опори на планці.

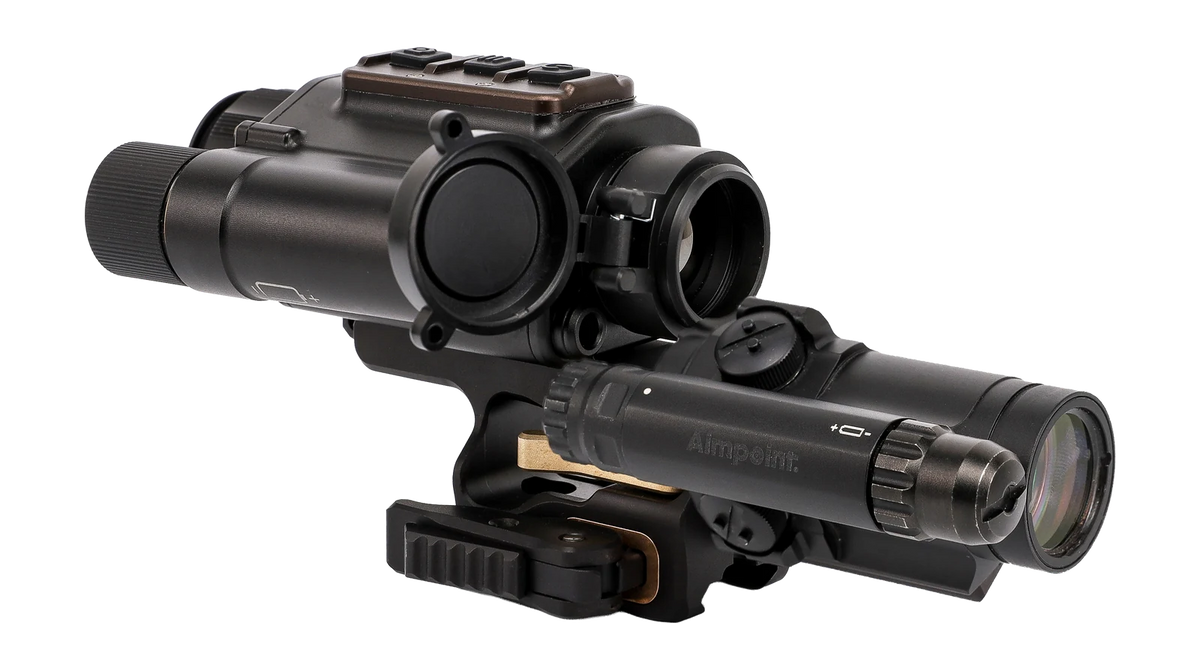

Тепловізор Delta Optical Scout 25 у кріпленні DAVIKA TSM-02-QD-57H і коліматор Aimpoint Micro на адаптері FP-01-DQD

Три адаптери — під найпопулярніші коліматори

Другим прицільним засобом зазвичай ставлять коліматор, і майже завжди це один із трьох типів посадкового місця. У серії є адаптер під кожен: FP-01-DQD — під Aimpoint Micro (H1, H2, T1, T2, CompM5 та аналоги), FP-02-DQD — під Trijicon RMR, FP-03-DQD — під Aimpoint ACRO.

Адаптер підбирається за посадковим місцем прицілу, а не за брендом; універсального в серії немає. Стає на кріплення важелем, без інструментів, і після зняття повертається в те саме положення — як Aimpoint Micro на FP-01-DQD у кадрі.

Характеристики та встановлення

Про кріплення

TSM-02-QD-57H — це швидкознімне кріплення для тепловізійного приладу Delta Optical Scout 25, яке знімається зі зброї та повертається на неї без інструментів. Висота оптичної осі — 57 мм (2.25″).

Кріплення виконане зі зворотним виносом: посадкове місце приладу зміщене назад відносно посадкового місця кріплення на планці Пікатінні. Зворотний винос дає правильну відстань від ока до окуляра, коли стрілець працює в тактичному спорядженні або розвантажувальному жилеті.

Висота 57 мм розрахована передусім на роботу приладу як основного прицілу. Інтерфейс DQD у передній частині кріплення дозволяє встановити додатковий коліматорний приціл під кутом 37° до тепловізійного приладу: нахил зброї виводить коліматорну марку в лінію прицілювання, і прилад для цього не знімається.

Прилад у цьому кріпленні працює і як тепловізійна насадка clip-on перед коліматорним прицілом, встановленим на тій самій висоті 57 мм. Важіль швидкознімного механізму має кнопку блокування, яка не дає йому відкритися випадково. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Кріплення розраховане на платформи AR-15, AR-10 і SR-25.

Технічні характеристики

Прилад

Delta Scout 25

Висота оптичної осі

57 мм (2.25″) — від поверхні планки Пікатінні до центру окуляра

База встановлення

Пікатінні

Кріплення аксесуарів

Dovetail QD (DQD)

Кут зміщення

37° — між лініями прицілювання відносно монтажної бази

Гвинти для прицілу

M5x8 (2 шт.), нержавіюча сталь

Матеріал

Алюміній 7075-T6

Покриття

MIL-A-8625 Type III, тверде анодування

Маса

134 г

Кольори

Чорний / FDE

Виробництво

Україна

Сумісність

Кріплення підбирається за приладом: TSM-01-QD-57H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-57H — під Delta Optical Scout 25. Універсального кріплення в серії немає.

Платформи

AR-15
AR-10 / SR-25

Встановлення

Порядок дій

Перш ніж встановлювати TSM на планку Пікатінні, переконайтеся, що механізм QD належно відрегульований, як описано в розділі «Регулювання швидкознімного механізму».

За допомогою гвинтів M5x8 (2 шт.) прикрутіть приціл до кріплення: спочатку до зусилля «затягнуто від руки», а потім ще на 1/8–1/4 оберту до повного затягування.
Встановіть TSM на планку Пікатінні, відкривши, розмістивши та закривши важіль механізму QD, як описано в розділі «Регулювання швидкознімного механізму».

Максимальне зусилля затягування гвинтів становить 25 in-lbs або 3,0 Н·м.

ВАЖЛИВО: Завжди дотримуйтесь рекомендацій виробника тепловізійного приладу щодо його встановлення.

Регулювання швидкознімного механізму

Швидкознімний механізм (QD) попередньо налаштовано на виробництві під стандартизовану планку Пікатінні (STANAG 4694). Проте через допустимі відхилення в розмірах планок, механізм може потребувати додаткового регулювання перед використанням. Налаштування здійснюється за допомогою натяжного гвинта.

Регулювання зусилля швидкознімного механізму:

Відкрийте важіль швидкознімного механізму.
Очистіть планку Пікатінні.
Встановіть кріплення TSM на планку Пікатінні до повного контакту (притискна планка має розташовуватися з лівого боку).
Постійно утримуючи (притискаючи) кріплення у напрямку донизу та вперед, закрийте важіль швидкознімного механізму:

Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля QD.
Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля QD.
Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля QD.

За умови правильного регулювання кріплення буде надійно фіксуватися на планці Пікатінні та забезпечувати високу повторюваність встановлення (за умови відповідності планки Пікатінні стандарту).

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля QD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Для надійної та довговічної роботи швидкознімного механізму кріплення оснащене спеціальною пластиною ковзання, яка забезпечує легкий хід важеля. Пластина є витратним елементом і підлягає заміні в разі суттєвого зносу.

Система кріплення аксесуарів

Передня частина TSM оснащена швидкознімним інтерфейсом DQD, призначеним для встановлення додаткового коліматорного прицілу.

Кут між лініями прицілювання тепловізійного приладу та встановленого аксесуара становить 37° відносно монтажної бази.

Швидкознімний інтерфейс DQD попередньо налаштований на виробництві, але з часом може знадобитися повторне регулювання.

Регулювання зусилля інтерфейсу DQD:

Відкрийте важіль механізму DQD.
Встановіть аксесуар.
Закрийте важіль механізму DQD:

Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля DQD.
Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля DQD.
Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля DQD.

За умови правильного регулювання приєднаний аксесуар буде надійно утримуватися і не мати жодних люфтів.

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля DQD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Порівняння кріплень TSM

Головне питання перед покупкою — висота оптичної осі. Вона залежить від того, як прилад працюватиме частіше.

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

Чорний

11 000 ₴

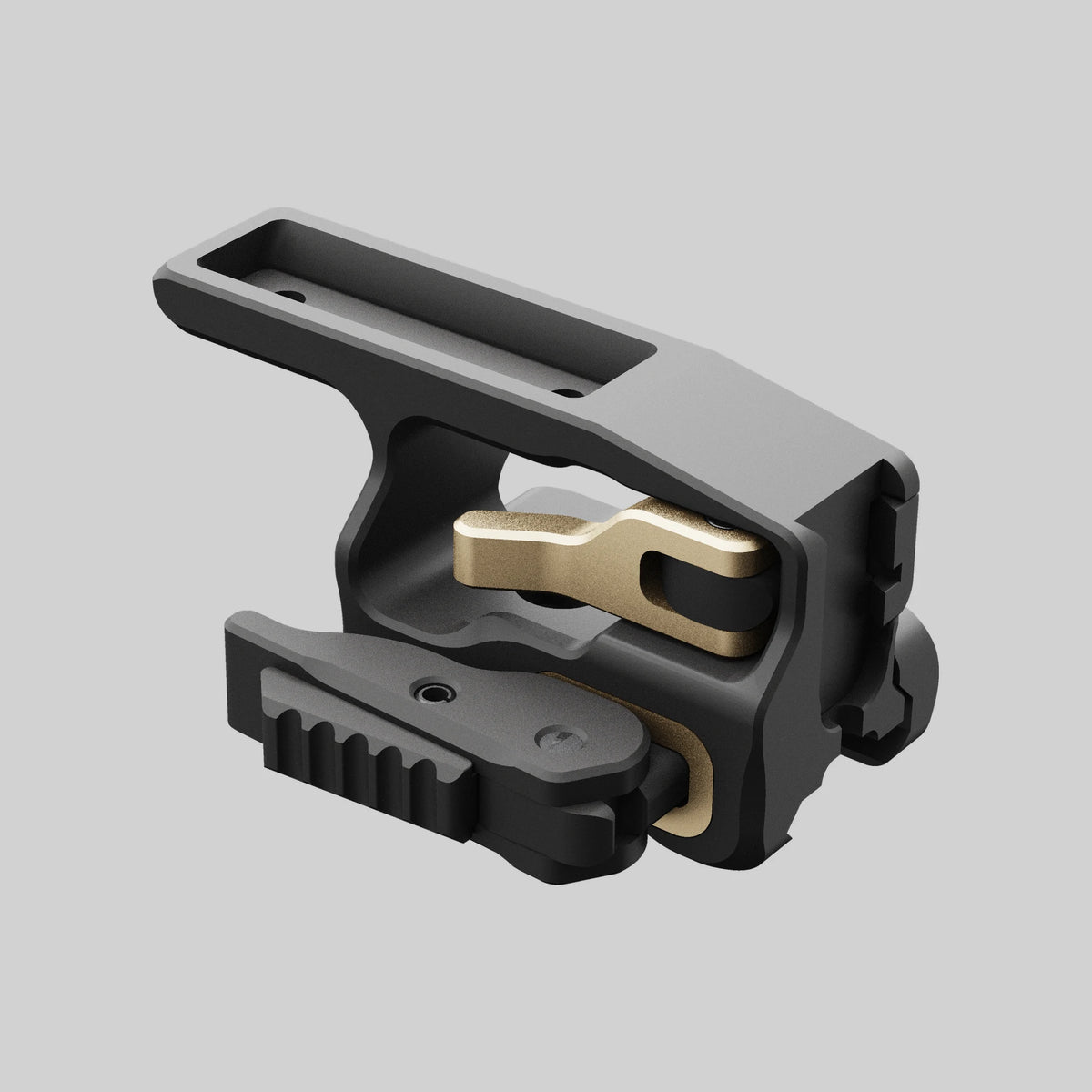

Швидкознімне кріплення DAVIKA TSM-01-QD-57H у чорному кольорі, вид три чверті

TSM-01-QD-57H Швидкознімне кріплення 57 мм для iRay RH25 / PFN640+

Чорний

11 000 ₴

Швидкознімне кріплення DAVIKA TSM-02-QD-38H у чорному кольорі, вид три чверті

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

Чорний

6 000 ₴

TSM-02-QD-57H Швидкознімне кріплення 57 мм для Delta Scout 25

Чорний

11 000 ₴

TSM-01-QD-57H Швидкознімне кріплення 57 мм для iRay RH25 / PFN640+

Чорний

11 000 ₴

TSM-02-QD-38H Швидкознімне кріплення 38 мм для Delta Scout 25

Чорний

6 000 ₴

Коли обирати цю висоту

Прилад працюватиме основним прицілом. Це вісь коліматорних прицілів серії RDM, а передній інтерфейс DQD лишає місце під другий прицільний засіб — коліматор під кутом 37°, який не займає планку Пікатінні.

Прилад працюватиме переважно тепловізійною насадкою. Стає і перед денною оптикою LPVO, і перед коліматором: на планці PR-02-SMAI-B у конфігурації H19 кріплення піднімається до 57 мм. А коли потрібно — працює й основним прицілом.

Прилад

Delta Optical Scout 25

InfiRay (iRay) Rico Micro RH25, PFN640+

Delta Optical Scout 25

Висота оптичної осі

57 мм (2.25″)

38 мм (1.5″)

Роль на цій висоті

Основний приціл або насадка clip-on

Насадка clip-on перед LPVO або основний приціл

Кріплення аксесуарів

Dovetail QD (DQD)

Немає

Кут зміщення

37°

—

Гвинти для прицілу

M5x8

M4x8

M5x8

Маса

134 г

137 г

95 г

Часті питання

Чи підійде це кріплення до мого приладу?

Кріплення підбирається за приладом, а не за брендом. TSM-01-QD-57H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-57H — під Delta Optical Scout 25. Універсального кріплення в серії немає; порівняльна таблиця вище показує, який прилад на яке кріплення стає.

57 мм чи 38 мм — що вибрати?

Висота 57 мм розрахована передусім на роботу приладу основним прицілом і має передній інтерфейс DQD під додатковий коліматорний приціл. Висота 38 мм ставить прилад на оптичну вісь LPVO, щоб тепловізор працював насадкою clip-on перед денною оптикою; інтерфейсу DQD на ній немає.

Який коліматорний приціл стає на інтерфейс DQD?

Через адаптер, підібраний за посадковим місцем прицілу: FP-01-DQD — під Aimpoint Micro, FP-02-DQD — під Trijicon RMR, FP-03-DQD — під Aimpoint ACRO.

Чому кут 37°, а не звичні 45°?

Менший кут дає компактнішу компоновку з мінімальним виступанням коліматора вбік, а нахил зброї миттєво виводить коліматорну марку в лінію прицілювання без зміни хвата чи демонтажу тепловізійного приладу.

Що дає зворотний винос?

Посадкове місце приладу зміщене назад відносно посадкового місця кріплення на планці Пікатінні. Це дає правильну відстань від ока до окуляра, коли стрілець працює в тактичному спорядженні або розвантажувальному жилеті.

Чи потрібен інструмент для встановлення?

Для встановлення кріплення на планку Пікатінні — ні, механізм QD працює важелем. Інструмент потрібен один раз, щоб прикрутити прилад до кріплення: TSM-01-QD-57H — гвинти M4x8 (2 шт.), TSM-02-QD-57H — M5x8 (2 шт.). Максимальне зусилля затягування — 25 in-lbs або 3,0 Н·м.
