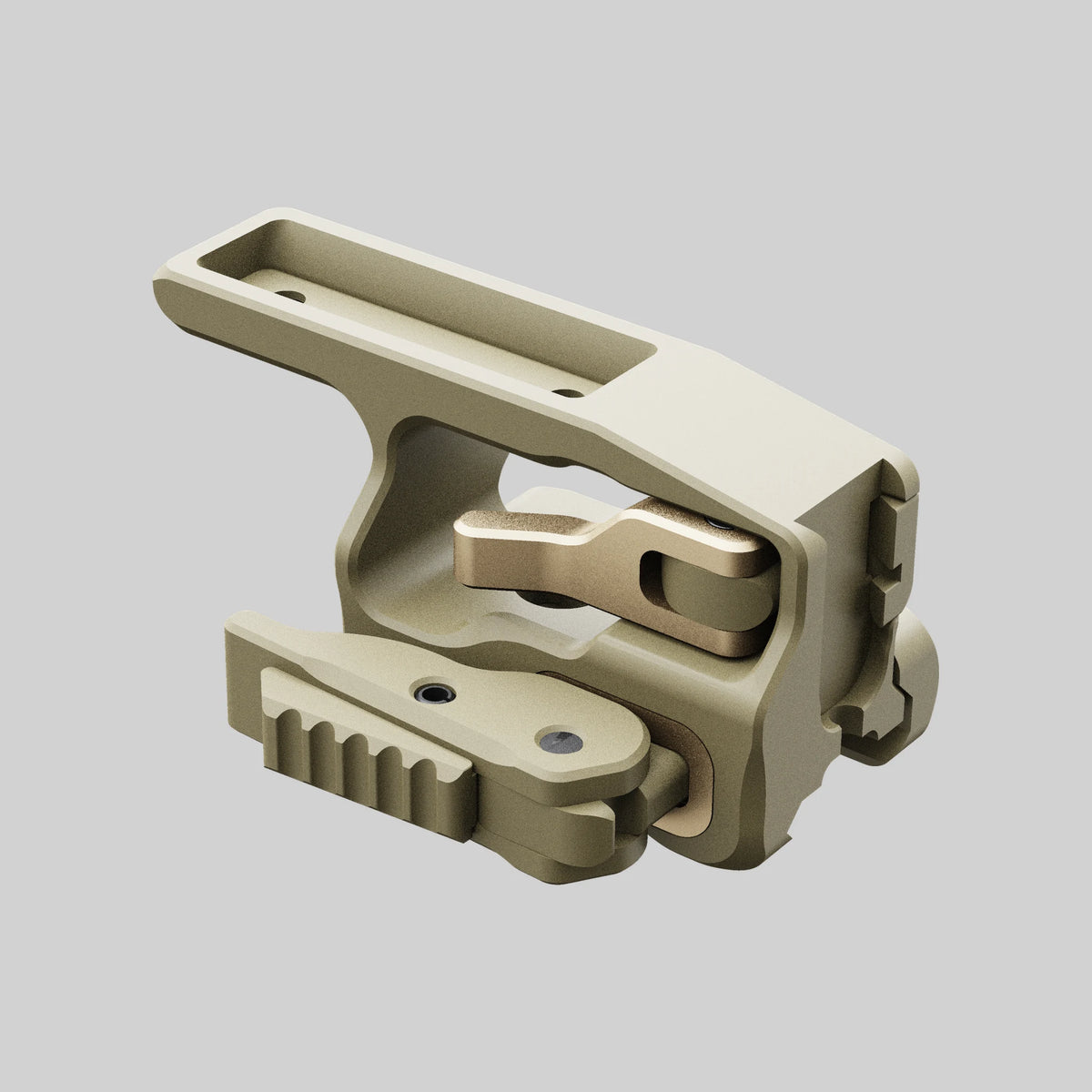

Швидкознімне кріплення DAVIKA TSM-01-QD-57H у кольорі FDE, вид три чверті
Кріплення DAVIKA TSM-01-QD-57H із тепловізійним прицілом InfiRay Rico Micro RH25

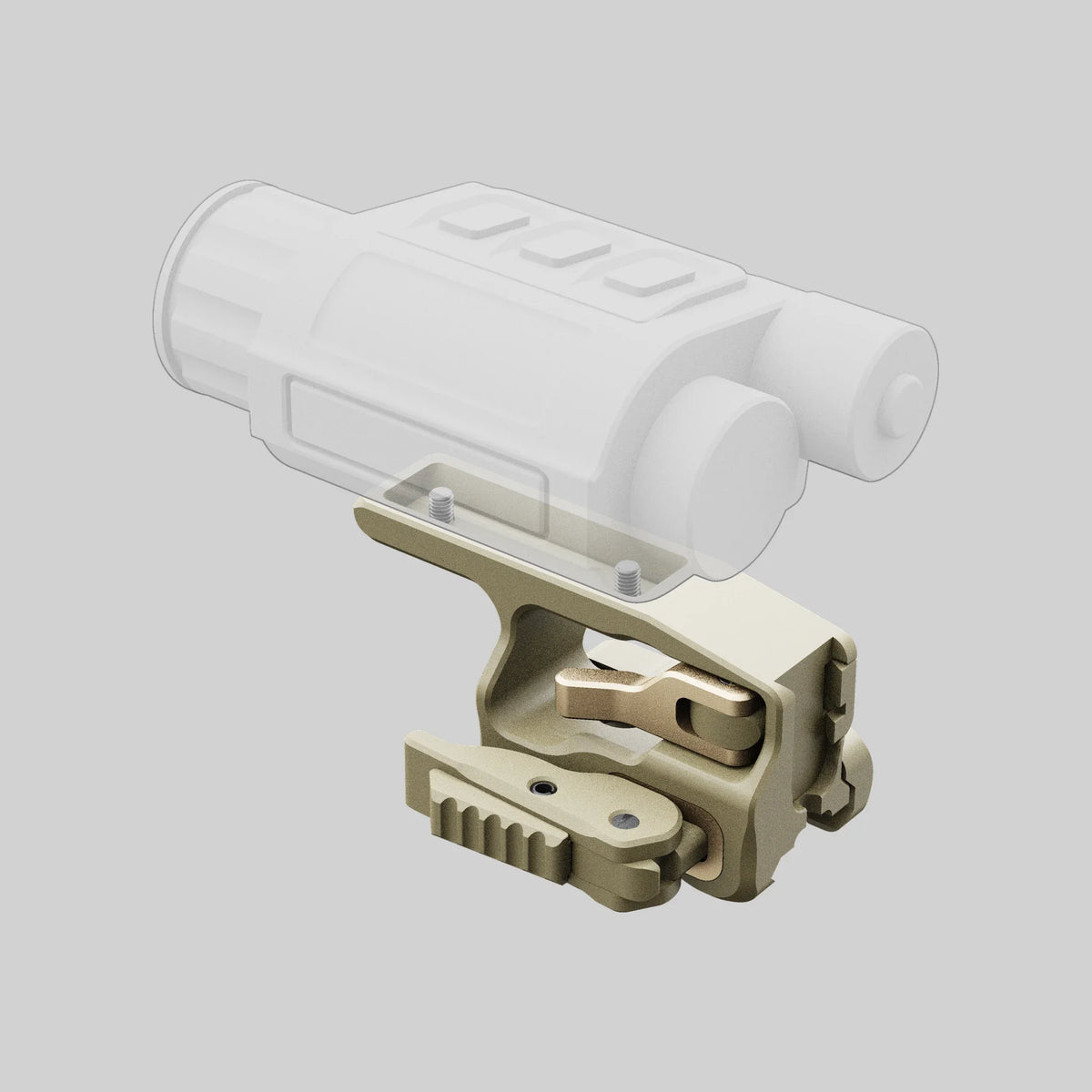

Тепловізор InfiRay Rico Micro RH25 у швидкознімному кріпленні DAVIKA TSM-01-QD-57H, колір FDE

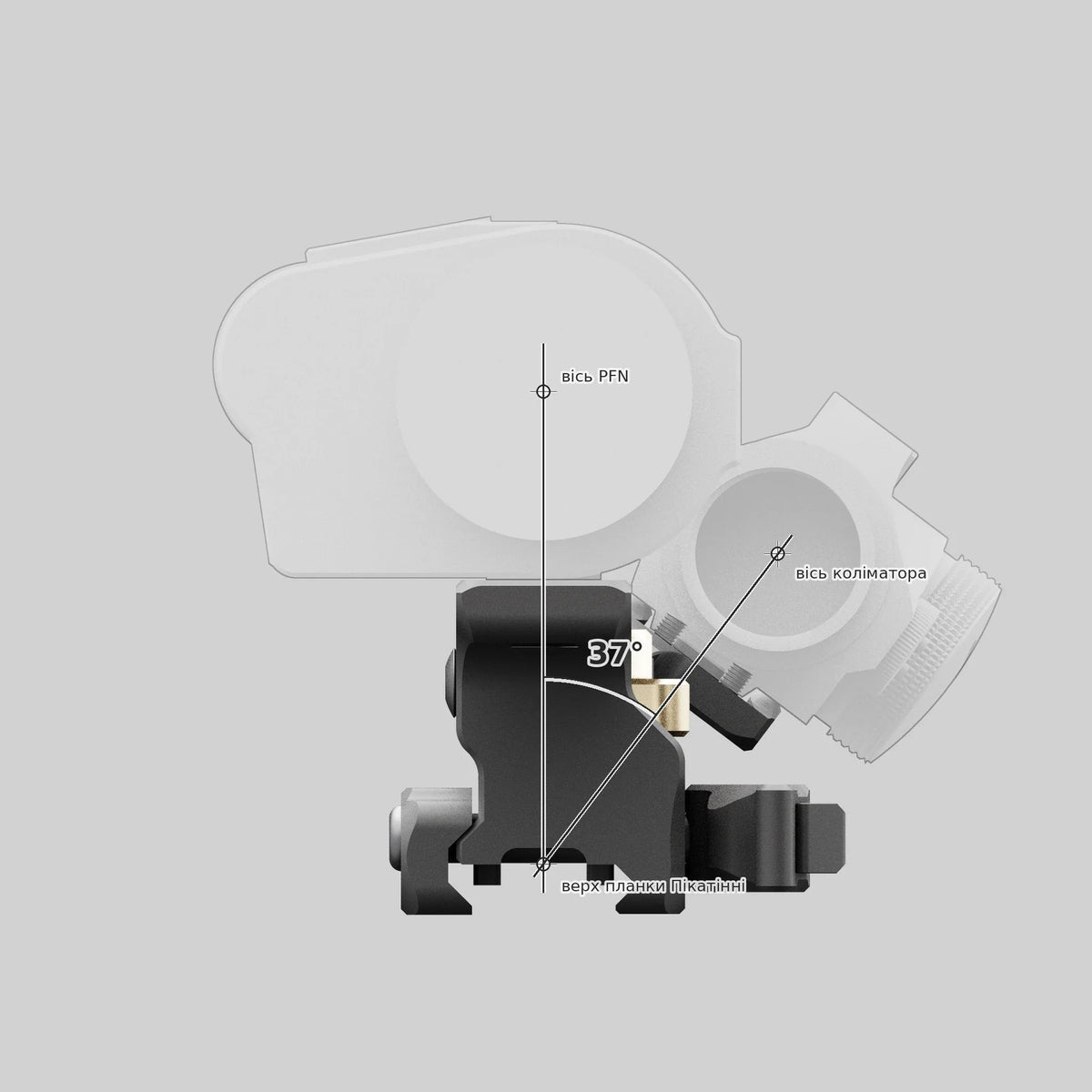

Схема кута 37 градусів між віссю тепловізора PFN640+ і віссю коліматора Aimpoint Micro на адаптері FP-01-DQD у кріпленні DAVIKA TSM-01-QD-57H

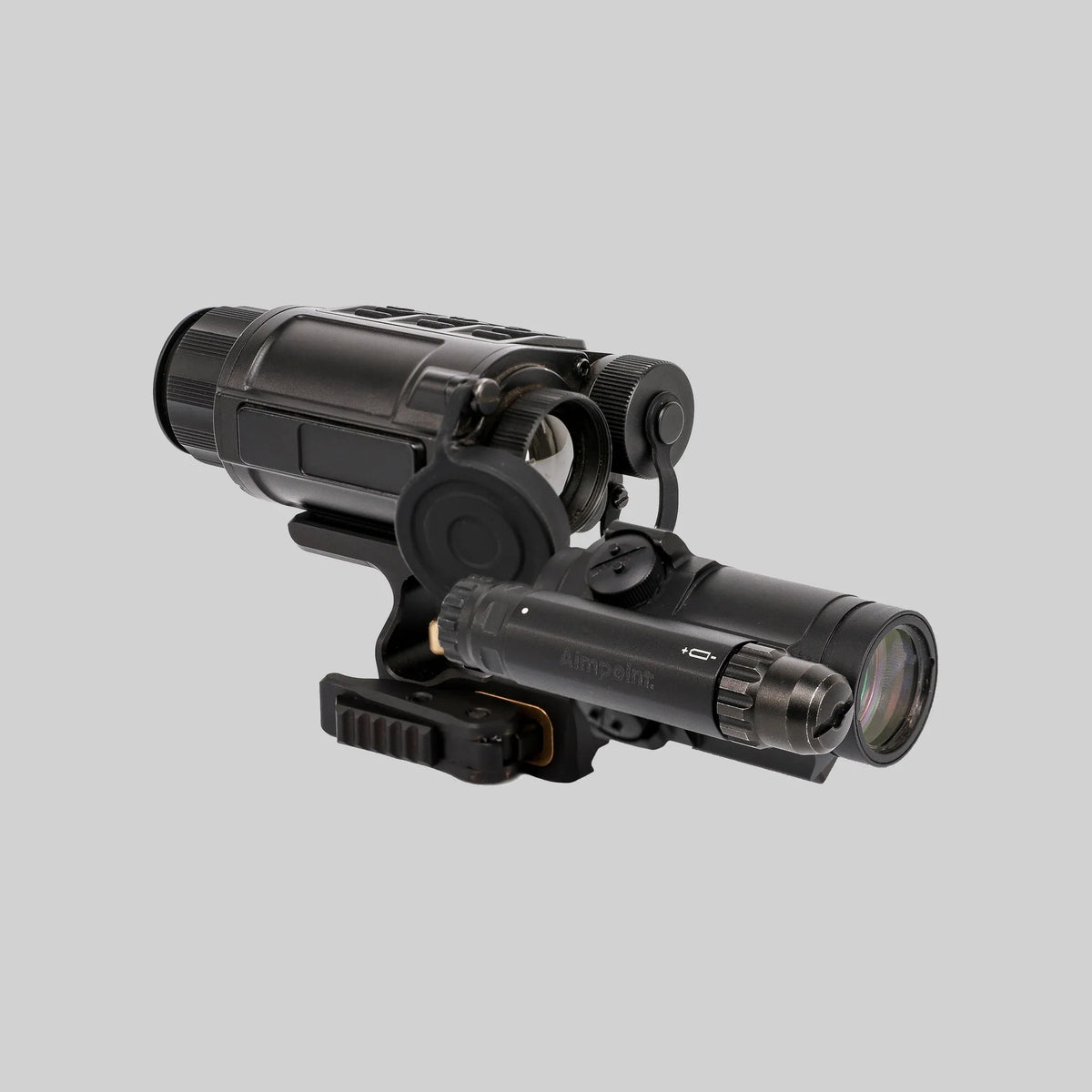

Живе фото: тепловізор InfiRay Rico Micro RH25 у кріпленні DAVIKA TSM-01-QD-57H і коліматор Aimpoint Micro на адаптері FP-01-DQD

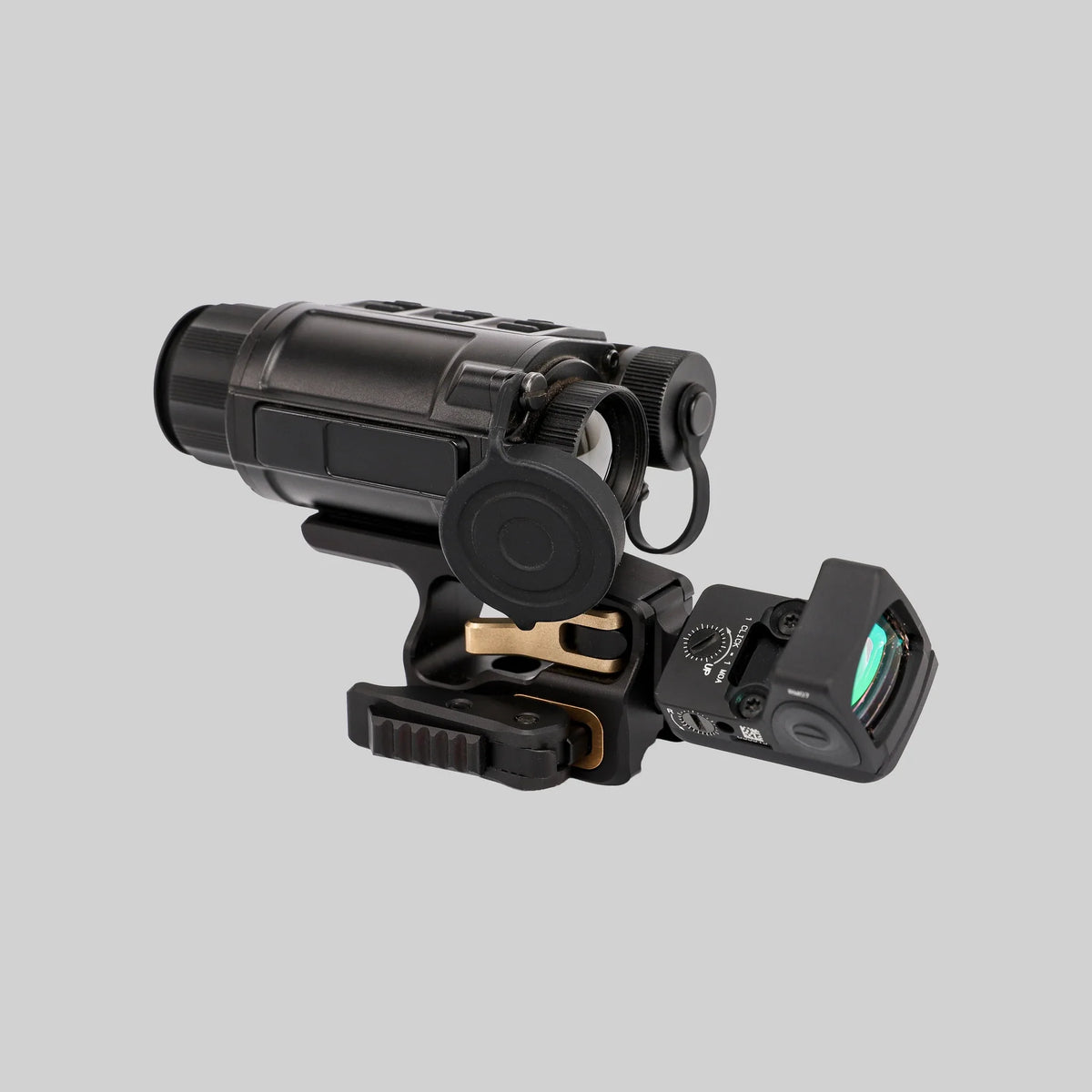

Живе фото: тепловізор InfiRay Rico Micro RH25 у кріпленні DAVIKA TSM-01-QD-57H і коліматор Trijicon RMR на адаптері FP-02-DQD

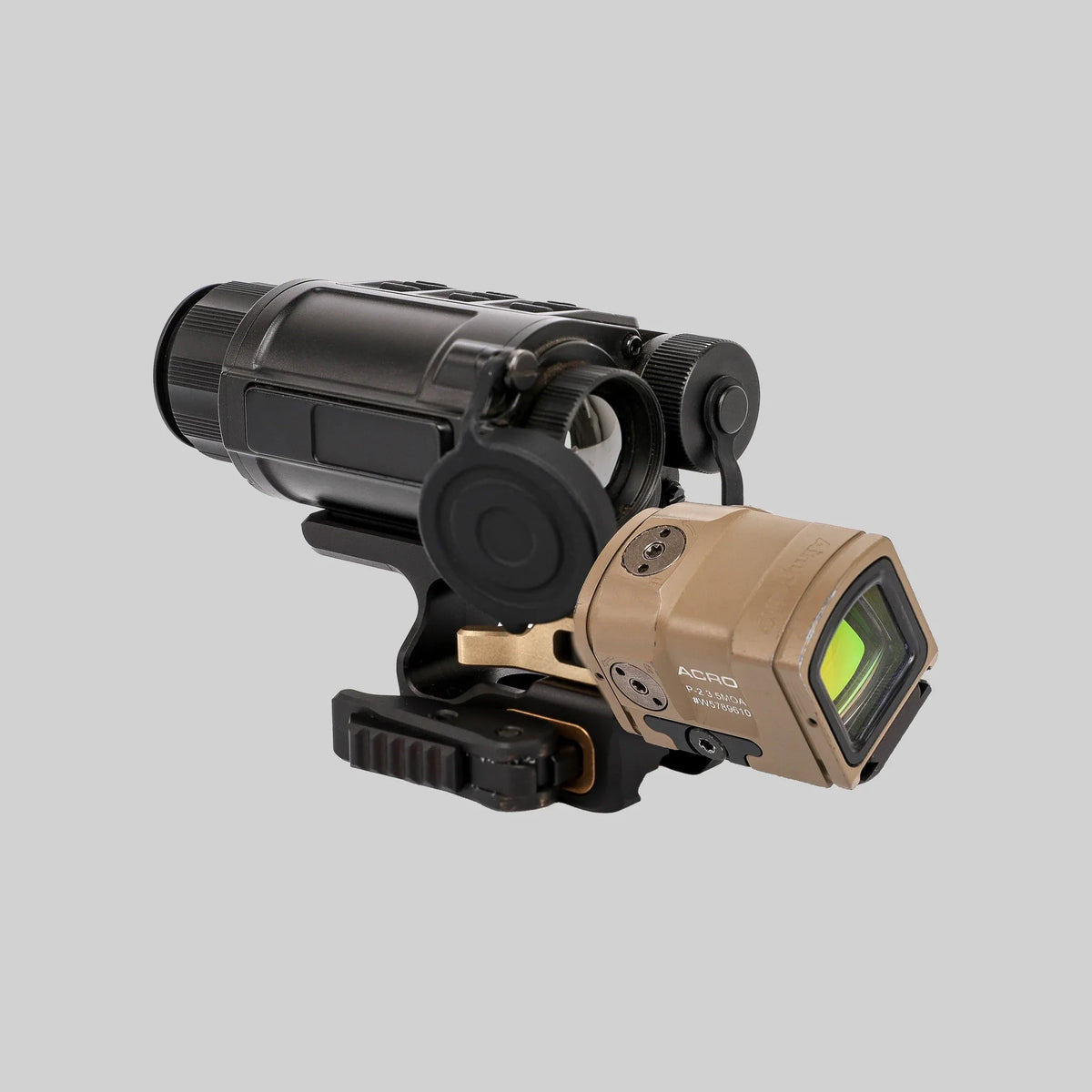

Живе фото: тепловізор InfiRay Rico Micro RH25 у кріпленні DAVIKA TSM-01-QD-57H і коліматор Aimpoint ACRO на адаптері FP-03-DQD

Коротко про кріплення

Іконка: кут зміщення 37 градусів
37°

Кут зміщення

Іконка: встановлення без інструментів
Без інструментів

Встановлення важелем

Іконка: повернення в нуль
Повернення в нуль

Без пристрілювання

Іконка: маса виробу
137 г

Маса кріплення

Іконка: алюмінієвий сплав
7075-T6

Алюмінієвий сплав

Іконка: тверде анодування
Type III

Тверде анодування

TSM-01-QD-57H Швидкознімне кріплення 57 мм для iRay RH25 / PFN640+

11 000 ₴

TSM-01-QD-57H — це швидкознімне кріплення для тепловізійних приладів InfiRay (iRay) Rico Micro RH25 та PFN640+. Кріплення розміщує прилад на висоті оптичної осі 57 мм (2.25″) — на одній лінії з коліматорними прицілами серії RDM.

Колір
Колір: Чорний
Продукт є в наявності і готовий вирушити до вас відразу після оформлення замовлення.Замовлення, розміщені до 16:00, відправляються в той же день.
Продукт наразі на стадії виробництва і буде готовий вирушити до вас, як тільки ми отримаємо його на складі.Розміщені замовлення відправляються впродовж 7 днів після оформлення замовлення.
Працює з

Другий канал прицілювання ставиться на передній інтерфейс DQD через адаптер — три варіанти в блоці «Працює з» вище. Кріплення для коліматорних прицілів — лінійка RDM.

Способи оплати
  • Mono Pay: Швидко та безпечно. Ваша карта, Apple Pay або Google Pay.
  • При отриманні: Готівкою або карткою у відділенні «Нова Пошта» (з комісією перевізника).
  • За реквізитами: Отримайте реквізити IBAN на email.
Доставка
  • Місто відправки — Харків.
  • Замовлення, розміщені до 16:00, відправляються в той же день.
  • Доставка «Новою Поштою» по всій Україні.
  • Якщо товару немає на складі — відправка впродовж 7 днів після оформлення замовлення.
Обмін і повернення
  • Безкоштовне повернення впродовж 14 днів після відправки замовлення (за відсутності слідів експлуатації).
  • Обмін на інше кріплення — за тих самих умов.
Гарантія
  • Гарантія впродовж усього терміну експлуатації виробу (відповідно до Гарантії виробника).
  • Гарантія не покриває механічні пошкодження та наслідки самостійного доопрацювання виробу.

Коротко про кріплення

Іконка: кут зміщення 37 градусів
37°

Кут зміщення

Іконка: встановлення без інструментів
Без інструментів

Встановлення важелем

Іконка: повернення в нуль
Повернення в нуль

Без пристрілювання

Іконка: маса виробу
137 г

Маса кріплення

Іконка: алюмінієвий сплав
7075-T6

Алюмінієвий сплав

Іконка: тверде анодування
Type III

Тверде анодування

Три ролі одного приладу

що для кожної потрібно
Тепловізор InfiRay Rico Micro RH25 на кріпленні TSM-01-QD-57H у ролі основного прицілу 1
Роль перша

Основний приціл

Висота 57 мм розрахована передусім на роботу приладу як основного прицілу: сучасна висота прицільних засобів для платформ AR і комфортна вкладка в спорядженні.

Потрібно: тільки кріплення

Кріплення TSM-01-QD-57H з офсетним коліматором Trijicon RMR на адаптері FP-02-DQD під кутом 37 градусів 2
Роль друга

Плюс коліматор під 37°

Нахил зброї виводить коліматорну марку в лінію прицілювання, і тепловізор для цього не знімається. Кут 37° менший за поширені 45°: приціл менше виступає за габарит зброї, а нахилити зброю треба на менший кут.

Потрібно: адаптер FP-01, FP-02 або FP-03-DQD

Тепловізор на кріпленні TSM-01-QD-57H як насадка clip-on перед коліматором Aimpoint і магніфером EOTech на кріпленнях RDM-01-QD і FTR-01-DQD 3
Роль третя

Насадка перед коліматором

Той самий прилад працює тепловізійною насадкою clip-on перед коліматорним прицілом серії RDM на тій самій висоті 57 мм — з магніфером FTR або без. Перехід між ролями не потребує повторного пристрілювання.

Потрібно: кріплення RDM, за бажання магніфер FTR

Підібрати конфігураціюКріплення RDMКріплення FTR

Чому це кріплення

TSM-01-QD-57H
Швидкознімне кріплення TSM-01-QD-57H зі зворотним виносом, вид три чверті 57мм
Ергономіка

Зворотний винос

Посадкове місце приладу зміщене назад відносно посадкового місця кріплення на планці Пікатінні. Це дає правильну відстань від ока до окуляра, коли стрілець працює в тактичному спорядженні або розвантажувальному жилеті.

Характеристики

Технічні характеристики

Прилад
InfiRay (iRay) Rico Micro RH25
InfiRay (iRay) PFN640+
Висота оптичної осі
57 мм (2.25″)
База встановлення
Пікатінні
Кріплення аксесуарів
Dovetail QD (DQD)
Кут зміщення
37°
Гвинти для прицілу
M4x8 (2 шт.), нержавіюча сталь
Матеріал
Алюміній 7075-T6
Покриття
MIL-A-8625 Type III, тверде анодування
Маса
137 г
Кольори
Чорний / FDE
Платформи
AR-15 · AR-10 / SR-25

Висота оптичної осі міряється від поверхні планки Пікатінні до центру окуляра.

Повторюваність

Повернення
в нуль

Тепловізор знімають зі зброї частіше за будь-яку іншу оптику: його бережуть, заряджають, беруть у руку як монокуляр. Кріплення TSM встановлюється на планку Пікатінні в те саме положення — повторно пристрілюватися після зняття не треба. Це закладено в геометрію монтажної поверхні.

Кріплення знімається зі зброї та встановлюється назад без інструментів: важіль механізму QD фіксує його в робочому положенні і звільняє для зняття. Кнопка блокування не дає важелю відкритися випадково.

Кріплення TSM-01-QD-57H з коліматорним прицілом Aimpoint на адаптері FP-01-DQD
Адаптери

Три адаптери під найпопулярніші коліматори

Інтерфейс DQD приймає адаптер під Aimpoint Micro, Trijicon RMR або Aimpoint ACRO. Обидва канали пристрілюються й знімаються як одне ціле — додатковому прицілу не потрібні ні окреме кріплення, ні місце на планці.

FP-01-DQD · Aimpoint MicroFP-02-DQD · Trijicon RMRFP-03-DQD · Aimpoint ACRO

Опис, сумісність і встановлення

Про кріплення

TSM-01-QD-57H — це швидкознімне кріплення для тепловізійних приладів InfiRay (iRay) Rico Micro RH25 та PFN640+, яке знімається зі зброї та повертається на неї без інструментів. Висота оптичної осі — 57 мм (2.25″).

Кріплення виконане зі зворотним виносом: посадкове місце приладу зміщене назад відносно посадкового місця кріплення на планці Пікатінні. Зворотний винос дає правильну відстань від ока до окуляра, коли стрілець працює в тактичному спорядженні або розвантажувальному жилеті.

Висота 57 мм розрахована передусім на роботу приладу як основного прицілу. Інтерфейс DQD у передній частині кріплення дозволяє встановити додатковий коліматорний приціл під кутом 37° до тепловізійного приладу: нахил зброї виводить коліматорну марку в лінію прицілювання, і прилад для цього не знімається.

Прилад у цьому кріпленні працює і як тепловізійна насадка clip-on перед коліматорним прицілом, встановленим на тій самій висоті 57 мм. Важіль швидкознімного механізму має кнопку блокування, яка не дає йому відкритися випадково. Після зняття й повторного встановлення прилад не потребує повторного пристрілювання.

Кріплення розраховане на платформи AR-15, AR-10 і SR-25.

Сумісність

Кріплення підбирається за приладом: TSM-01-QD-57H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-57H — під Delta Optical Scout 25. Універсального кріплення в серії немає.

Платформи

AR-15
AR-10 / SR-25

Встановлення
Порядок дій

Перш ніж встановлювати TSM на планку Пікатінні, переконайтеся, що механізм QD належно відрегульований, як описано в розділі «Регулювання швидкознімного механізму».

  1. За допомогою гвинтів M4x8 (2 шт.) прикрутіть приціл до кріплення: спочатку до зусилля «затягнуто від руки», а потім ще на 1/8–1/4 оберту до повного затягування.
  2. Встановіть TSM на планку Пікатінні, відкривши, розмістивши та закривши важіль механізму QD, як описано в розділі «Регулювання швидкознімного механізму».

Максимальне зусилля затягування гвинтів становить 25 in-lbs або 3,0 Н·м.

ВАЖЛИВО: Завжди дотримуйтесь рекомендацій виробника тепловізійного приладу щодо його встановлення.

Регулювання швидкознімного механізму

Швидкознімний механізм (QD) попередньо налаштовано на виробництві під стандартизовану планку Пікатінні (STANAG 4694). Проте через допустимі відхилення в розмірах планок, механізм може потребувати додаткового регулювання перед використанням. Налаштування здійснюється за допомогою натяжного гвинта.

Регулювання зусилля швидкознімного механізму:

  1. Відкрийте важіль швидкознімного механізму.
  2. Очистіть планку Пікатінні.
  3. Встановіть кріплення TSM на планку Пікатінні до повного контакту (притискна планка має розташовуватися з лівого боку).
  4. Постійно утримуючи (притискаючи) кріплення у напрямку донизу та вперед, закрийте важіль швидкознімного механізму:
  • Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля QD.
  • Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля QD.
  • Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля QD.

За умови правильного регулювання кріплення буде надійно фіксуватися на планці Пікатінні та забезпечувати високу повторюваність встановлення (за умови відповідності планки Пікатінні стандарту).

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля QD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Для надійної та довговічної роботи швидкознімного механізму кріплення оснащене спеціальною пластиною ковзання, яка забезпечує легкий хід важеля. Пластина є витратним елементом і підлягає заміні в разі суттєвого зносу.

Система кріплення аксесуарів

Передня частина TSM оснащена швидкознімним інтерфейсом DQD, призначеним для встановлення додаткового коліматорного прицілу.

Кут між лініями прицілювання тепловізійного приладу та встановленого аксесуара становить 37° відносно монтажної бази.

Швидкознімний інтерфейс DQD попередньо налаштований на виробництві, але з часом може знадобитися повторне регулювання.

Регулювання зусилля інтерфейсу DQD:

  1. Відкрийте важіль механізму DQD.
  2. Встановіть аксесуар.
  3. Закрийте важіль механізму DQD:
  • Якщо важіль не закривається або закривається з надмірним зусиллям, необхідно послабити натяжний гвинт регулювання зусилля DQD.
  • Якщо важіль закривається без зусилля, необхідно затягнути натяжний гвинт регулювання зусилля DQD.
  • Зусилля натяжного гвинта має забезпечувати плавне закривання та відкривання важеля з помірним зусиллям, без надмірних навантажень на механізм.

ВАЖЛИВО: Уникайте перетягування натяжного гвинта регулювання зусилля DQD.

За умови правильного регулювання приєднаний аксесуар буде надійно утримуватися і не мати жодних люфтів.

Для запобігання саморозкручуванню натяжного гвинта регулювання зусилля DQD рекомендується використовувати фіксатор різьби середньої фіксації (Medium strength) або аналогічний засіб.

Часті питання

Чи підійде це кріплення до мого приладу?

Кріплення підбирається за приладом, а не за брендом. TSM-01-QD-57H — під InfiRay (iRay) Rico Micro RH25 і PFN640+, TSM-02-QD-57H — під Delta Optical Scout 25. Універсального кріплення в серії немає; порівняльна таблиця вище показує, який прилад на яке кріплення стає.

57 мм чи 38 мм — що вибрати?

Висота 57 мм розрахована передусім на роботу приладу основним прицілом і має передній інтерфейс DQD під додатковий коліматорний приціл. Висота 38 мм ставить прилад на оптичну вісь LPVO, щоб тепловізор працював насадкою clip-on перед денною оптикою; інтерфейсу DQD на ній немає.

Який коліматорний приціл стає на інтерфейс DQD?

Через адаптер, підібраний за посадковим місцем прицілу: FP-01-DQD — під Aimpoint Micro, FP-02-DQD — під Trijicon RMR, FP-03-DQD — під Aimpoint ACRO.

Чому кут 37°, а не звичні 45°?

Менший кут дає компактнішу компоновку з мінімальним виступанням коліматора вбік, а нахил зброї миттєво виводить коліматорну марку в лінію прицілювання без зміни хвата чи демонтажу тепловізійного приладу.

Що дає зворотний винос?

Посадкове місце приладу зміщене назад відносно посадкового місця кріплення на планці Пікатінні. Це дає правильну відстань від ока до окуляра, коли стрілець працює в тактичному спорядженні або розвантажувальному жилеті.

Чи потрібен інструмент для встановлення?

Для встановлення кріплення на планку Пікатінні — ні, механізм QD працює важелем. Інструмент потрібен один раз, щоб прикрутити прилад до кріплення: TSM-01-QD-57H — гвинти M4x8 (2 шт.), TSM-02-QD-57H — M5x8 (2 шт.). Максимальне зусилля затягування — 25 in-lbs або 3,0 Н·м.

38 чи 57 мм

та сама серія, інша висота
Розвилка

Висота оптичної осі

Обидві моделі мають однаковий посадковий профіль приладу. Різниця — наскільки прилад піднятий над планкою Пікатінні.

38насадка перед оптичним прицілом
57прилад сам є прицілом, можна додати коліматор
